Opis produktu

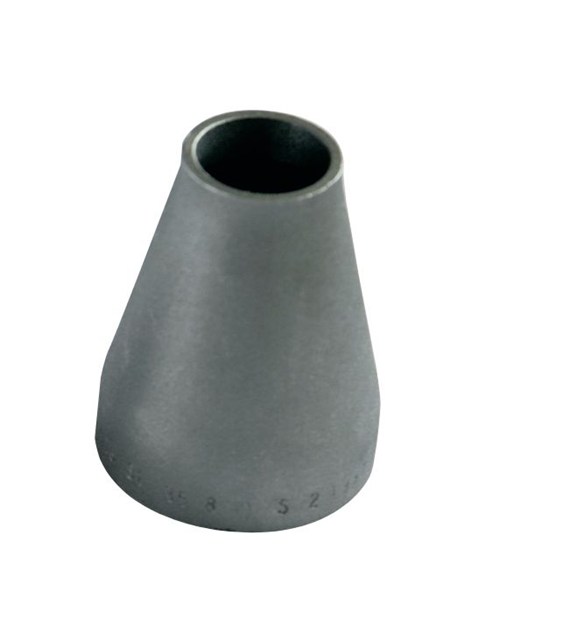

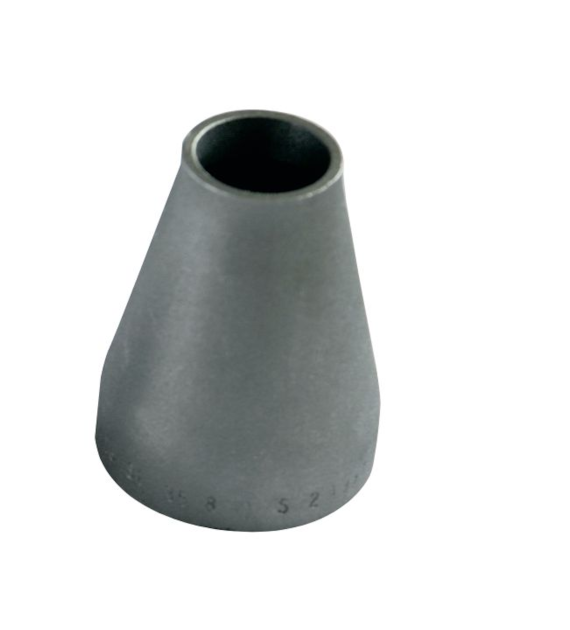

Zwężka stalowa symetryczna ATUSA CRXX7648 umożliwia wykonanie płynnego przejścia pomiędzy rurociągami o średnicach DN65 i DN40. Dzięki koncentrycznej konstrukcji redukcja zapewnia równomierny przepływ medium, ograniczając turbulencje oraz straty hydrauliczne.
Produkt wykonano zgodnie z normą EN 10253-2 Typ A ze stali węglowej P265GH przeznaczonej do zastosowań przemysłowych. Zwężka wyposażona jest w końce przygotowane do spawania doczołowego, co gwarantuje trwałe i szczelne połączenie w instalacjach stalowych.
Najważniejsze cechy
Zwężka symetryczna (koncentryczna)
Wykonana zgodnie z EN 10253-2 Typ A
Stal węglowa P265GH
Połączenie przez spawanie doczołowe
Konstrukcja do zastosowań przemysłowych
Płynna redukcja średnicy rurociągu
Wysoka wytrzymałość mechaniczna
Certyfikat 3.1 EN 10204
Parametry techniczne
Producent: ATUSA
Kod produktu: CRXX7648
Typ: zwężka stalowa symetryczna
Rodzaj: redukcja koncentryczna
Norma: EN 10253-2 Typ A
Materiał: stal P265GH
Certyfikat: 3.1 EN 10204
Średnica nominalna: DN65/DN40
Rozmiar calowy: 2½" x 1½"
Średnica zewnętrzna: 76,1 x 48,3 mm
Tolerancja średnicy: ±0,8 mm x ±0,5 mm
Grubość ścianki: 2,9 x 2,6 mm
Tolerancja grubości: +0,6/-0,4 mm x +0,5/-0,3 mm
Seria: 2
Długość (L): 89 mm
Waga: 0,48 kg
Sposób łączenia: spawanie doczołowe
Minimalna granica plastyczności ReH: 265 N/mm²
Wytrzymałość na rozciąganie Rm: 410–570 N/mm²
Minimalne wydłużenie A: 23%
Kategoria badań: TC1
Zastosowanie
Instalacje przemysłowe
Instalacje wodne
Sieci wodociągowe
Pompownie i przyłącza
Instalacje przeciwpożarowe
Instalacje grzewcze
Instalacje olejowe i paliwowe
Konstrukcje stalowe kotłów
Rurociągi technologiczne
Kompatybilność
Rury stalowe 76,1 mm
Rury stalowe 48,3 mm
Instalacje zgodne z EN 10253-2
Połączenia spawane doczołowo
Systemy przemysłowe i technologiczne
Instalacje wodne i grzewcze
Informacje dla instalatora
Zwężka przeznaczona jest do wykonywania przejść pomiędzy rurami stalowymi o średnicach 76,1 mm i 48,3 mm. Grubość ścianek poniżej 3,2 mm oznacza, że fazowanie końców może być wykonane według decyzji producenta. Przed spawaniem należy dokładnie oczyścić powierzchnie łączone oraz zachować współosiowość elementów.
Najczęstsze błędy przy doborze
Mylenie średnic DN z rzeczywistymi średnicami zewnętrznymi rur.
Dobór zwężki mimośrodowej zamiast symetrycznej.
Niedopasowanie grubości ścianek do istniejącej instalacji.
Brak uwzględnienia normy wykonania EN 10253-2.
Nieprawidłowe przygotowanie powierzchni do spawania.
Dlaczego warto wybrać ten model
Wysokiej jakości stal P265GH.
Produkcja zgodna z EN 10253-2.
Płynna zmiana średnicy rurociągu.
Trwałe połączenie spawane.
Certyfikat materiałowy 3.1.
Produkt renomowanego producenta ATUSA.
FAQ
Do jakich rur pasuje ta zwężka?
Produkt przeznaczony jest do rur stalowych o średnicach zewnętrznych 76,1 mm oraz 48,3 mm.
Czy jest to zwężka symetryczna?
Tak, jest to redukcja koncentryczna zapewniająca osiowe przejście między średnicami.
Z jakiego materiału wykonano produkt?
Zwężka została wykonana ze stali węglowej P265GH.
Jaką długość ma redukcja?
Długość całkowita wynosi 89 mm.
Czy produkt nadaje się do spawania doczołowego?
Tak, zwężka została zaprojektowana do wykonywania połączeń spawanych.
