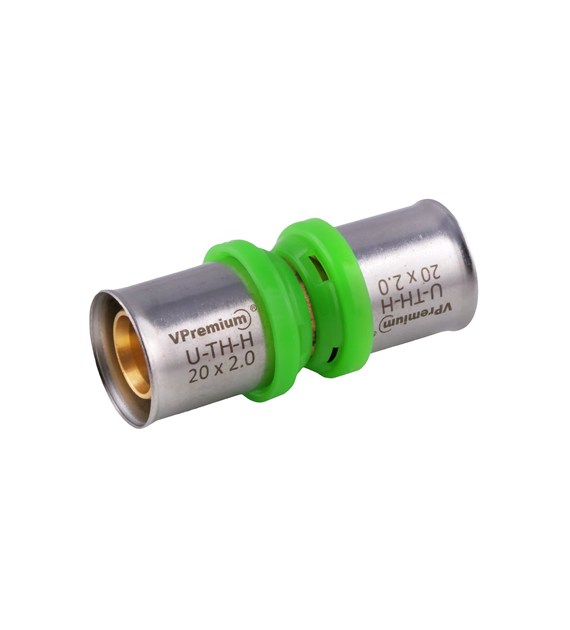

ZŁĄCZKA PROSTA (MUFA) 20 mm GL-M20 VESBO GreenLine
Złączka prosta 20 mm o symbolu GL-M20 to jeden z najczęściej wykorzystywanych elementów w systemie VESBO GreenLine. Służy do osiowego łączenia dwóch odcinków rur wielowarstwowych o średnicy 20 mm. Jest to element niezbędny przy instalacjach prowadzonych na długich dystansach, pozwalający na efektywne wykorzystanie pozostałości rur z kręgów oraz na dokonywanie szybkich i pewnych napraw uszkodzonych mechanicznie fragmentów rurociągu.
Mufa została zaprojektowana tak, aby zapewnić maksymalną wytrzymałość przy zachowaniu pełnego przepływu. Mosiężny korpus gwarantuje sztywność połączenia, co jest szczególnie istotne w instalacjach podtynkowych i podłogowych.
Cechy produktu
3-oringowy system uszczelnienia EPDM na każdym króćcu – potrójna bariera ochronna zapewniająca szczelność w szerokim zakresie temperatur i ciśnień.
System LBP (Leak Before Press) – funkcja "wycieku przed zaprasowaniem", która pozwala na natychmiastowe wykrycie pominiętego zacisku podczas próby wodnej.
Otwory rewizyjne – specjalne wizjery w stalowych tulejach, dzięki którym instalator ma pewność, że rura 20 mm została dociśnięta do samego ogranicznika.
Brak konieczności gradowania rury – konstrukcja króćca eliminuje ryzyko uszkodzenia uszczelek przez krawędź rury podczas montażu.
Multiprofil (U-TH-H) – dla rozmiaru 20 mm mufa jest w pełni kompatybilna ze szczękami o profilu U, TH oraz H.
Korpus z mosiądzu najwyższej jakości – materiał odporny na korozję, odcynkowanie oraz wysokie parametry pracy (95°C, 10 bar).
Przeznaczone do rur PERT/AL/PERT oraz PE-RT/EVOH.
Dane techniczne
Typ: złączka prosta (mufa)
Rozmiar: 20 mm x 20 mm
Symbol: GL-M20
Materiał korpusu: mosiądz
Materiał tulei: stal nierdzewna
Uszczelnienie: 3 x O-ring EPDM na każde odejście
Profil zacisku: U, TH, H (multiprofil)
Zastosowanie: systemy ciepłej i zimnej wody użytkowej, ogrzewanie grzejnikowe oraz podłogowe.
FAQ
Jakich szczęk użyć do zaprasowania mufy GL-M20? Dla średnicy 20 mm w systemie VESBO GreenLine obowiązuje multiprofil. Możesz bezpiecznie użyć praski wyposażonej w szczęki o profilu U, TH lub H. Wszystkie one są dopuszczone przez producenta i zapewniają trwałość połączenia.
Czy mufę 20 mm można montować w betonie? Tak. Po wykonaniu prawidłowego zaprasowania i potwierdzeniu szczelności próbą ciśnieniową, mufa GL-M20 tworzy połączenie nierozłączne, które może zostać zalane wylewką lub zakryte tynkiem.
Do czego służą otwory w tulei stalowej? Są to otwory kontrolne (rewizyjne). Przed zaprasowaniem należy spojrzeć w te otwory – jeśli widzisz w nich białą (lub szarą) rurę, oznacza to, że jest ona wsunięta wystarczająco głęboko, aby o-ringi mogły poprawnie uszczelnić połączenie.
Jak działa funkcja LBP w mufie? Jeśli nałożysz mufę na rury, ale zapomnisz użyć praski, specjalne kanały przy o-ringach spowodują wyraźny wyciek wody podczas próby szczelności. Dzięki temu unikniesz awarii, która mogłaby wystąpić dopiero po całkowitym wykończeniu pomieszczeń.
Czy kalibracja rury 20 mm przed wsunięciem w mufę jest wymagana? System technicznie nie wymaga gradowania, ale przy rozmiarze 20 mm zdecydowanie zalecamy użycie kalibratora. Rura 20 mm jest sztywniejsza od 16 mm i po cięciu często ulega owalizacji. Kalibrator przywraca jej okrągły kształt, co ułatwia montaż i chroni potrójny zestaw uszczelek przed przypadkowym zacięciem.
