Opis produktu

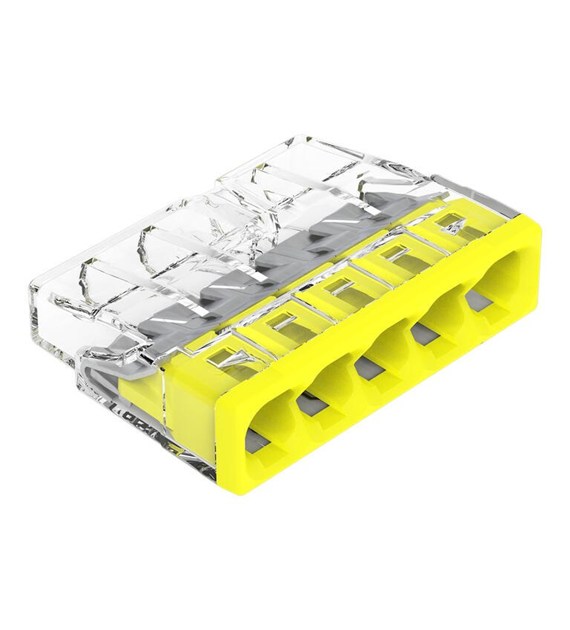

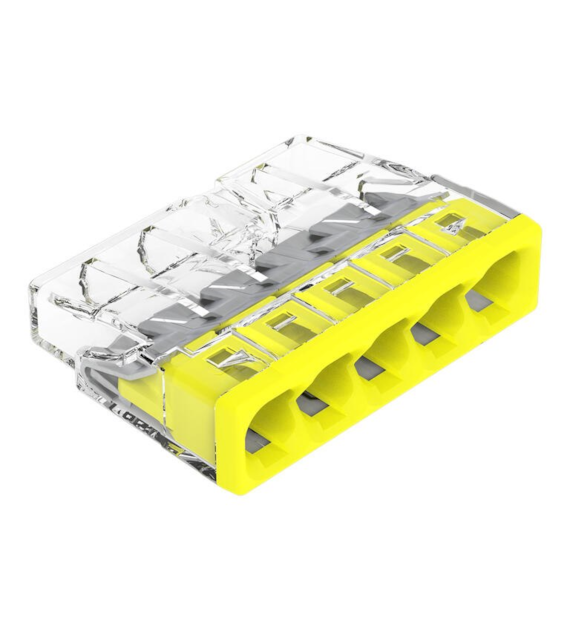

Złączka instalacyjna WAGO COMPACT 2273-205 przeznaczona jest do szybkiego i bezpiecznego łączenia pięciu przewodów jednodrutowych wykonanych z miedzi. Technologia PUSH WIRE® umożliwia wykonanie trwałego połączenia bez użycia narzędzi, co znacząco przyspiesza prace instalacyjne.
Transparentna obudowa pozwala na wizualną kontrolę poprawnego wsunięcia przewodów, a żółta pokrywa ułatwia identyfikację liczby torów. Dzięki wyjątkowo kompaktowej konstrukcji złączka doskonale sprawdza się w puszkach instalacyjnych o ograniczonej przestrzeni.
Najważniejsze cechy
5 torów przyłączeniowych
Do przewodów jednodrutowych
Technologia PUSH WIRE®
Zakres przekrojów 0,5–2,5 mm²
Transparentna obudowa
Żółta pokrywa
Kompaktowa konstrukcja
Szybki montaż bez użycia narzędzi
Możliwość wizualnej kontroli połączenia
Otwór pomiarowy do sprawdzania instalacji
Parametry techniczne
Producent: WAGO
Seria: COMPACT 2273
Kod producenta: 2273-205
Typ: złączka instalacyjna PUSH WIRE®
Liczba przewodów: 5
Rodzaj przewodów: jednodrutowe (sztywne)
Materiał przewodów: miedź
Zakres przekrojów przewodów: 0,5–2,5 mm²
Prąd znamionowy: 24 A
Napięcie znamionowe: 450 V
Długość odizolowania przewodu: 11 mm
Temperatura otoczenia: maks. 60°C (T60)
Kolor obudowy: transparentny
Kolor pokrywy: żółty
Rodzaj zacisku: PUSH WIRE®
Zastosowanie
Instalacje elektryczne
Puszki instalacyjne
Instalacje oświetleniowe
Łączenie przewodów jednodrutowych
Instalacje mieszkaniowe
Instalacje komercyjne
Rozdzielnice elektryczne
Kompatybilność
Przewody miedziane jednodrutowe
Przewody o przekroju 0,5–2,5 mm²
Puszki instalacyjne
Instalacje 230 V i 400 V zgodne z parametrami znamionowymi
Informacje dla instalatora
Przed montażem należy odizolować przewód na długość 11 mm i wsunąć go do oporu w odpowiedni otwór złączki. Transparentna obudowa umożliwia łatwą kontrolę prawidłowego osadzenia przewodu. Złączka przeznaczona jest wyłącznie do przewodów jednodrutowych.
Najczęstsze błędy przy doborze
Stosowanie przewodów linkowych bez odpowiednich tulejek.
Nieprawidłowa długość odizolowania przewodu.
Dobór złączki o zbyt małej liczbie torów.
Niepełne wsunięcie przewodu do zacisku.
Przekroczenie dopuszczalnego przekroju przewodów.
Dlaczego warto wybrać ten model
Sprawdzona technologia WAGO PUSH WIRE®.
Szybki montaż bez użycia narzędzi.
Kompaktowe wymiary ułatwiające montaż w puszkach.
Transparentna obudowa umożliwiająca kontrolę połączenia.
Wysoka jakość wykonania i trwałość.
Produkt renomowanego producenta WAGO.
FAQ
Do jakich przewodów przeznaczona jest złączka?
Do miedzianych przewodów jednodrutowych o przekroju od 0,5 do 2,5 mm².
Ile przewodów można podłączyć?
Model 2273-205 umożliwia podłączenie pięciu przewodów.
Czy montaż wymaga użycia narzędzi?
Nie, przewody montuje się poprzez wsunięcie ich do zacisku PUSH WIRE®.
Czy można sprawdzić poprawność montażu przewodu?
Tak, transparentna obudowa umożliwia wizualną kontrolę połączenia.
Czy złączka nadaje się do przewodów linkowych?
Standardowo przeznaczona jest do przewodów jednodrutowych.
