Opis produktu

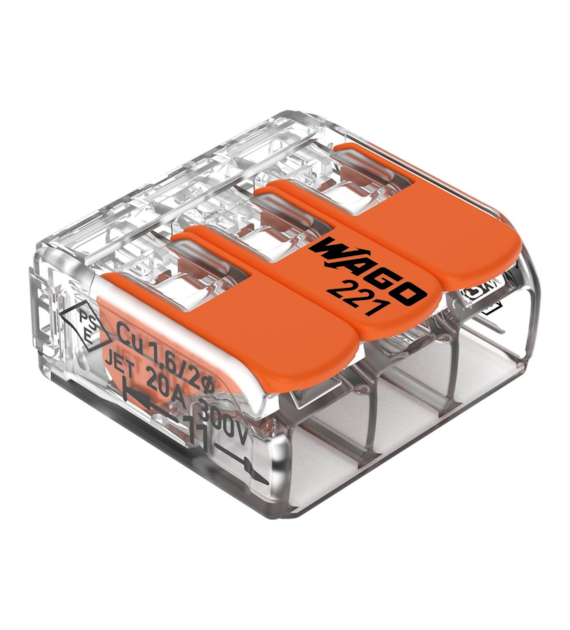

Złączka instalacyjna WAGO COMPACT 221-413 została zaprojektowana do szybkiego i bezpiecznego łączenia trzech przewodów różnych typów bez użycia narzędzi. Dzięki technologii zacisku sprężynowego z dźwigniami umożliwia wielokrotne podłączanie i odłączanie przewodów, znacznie ułatwiając prace montażowe i serwisowe.
Model współpracuje z przewodami jednodrutowymi, wielodrutowymi oraz linkowymi o przekrojach od 0,2 do 4 mm². Transparentna obudowa pozwala na wizualną kontrolę poprawnego wsunięcia przewodu, a kompaktowe wymiary ułatwiają montaż nawet w niewielkich puszkach instalacyjnych.
Najważniejsze cechy
3 tory przyłączeniowe
Dźwignie ułatwiające montaż przewodów
Do przewodów jednodrutowych, wielodrutowych i linkowych
Zakres przekrojów 0,2–4 mm²
Transparentna obudowa
Wielokrotnego użytku
Montaż bez użycia narzędzi
Kompaktowa konstrukcja
Możliwość wizualnej kontroli połączenia
Otwory pomiarowe do kontroli instalacji
Parametry techniczne
Producent: WAGO
Seria: COMPACT 221
Kod producenta: 221-413
Typ: złączka instalacyjna z dźwigniami
Liczba przewodów: 3
Rodzaj przewodów: jednodrutowe, wielodrutowe i linkowe
Materiał przewodów: miedź
Zakres przekrojów przewodów: 0,2–4 mm²
Prąd znamionowy: 32 A
Napięcie znamionowe: 450 V
Długość odizolowania przewodu: 11 mm
Kolor obudowy: transparentny
Kolor dźwigni: pomarańczowy
Rodzaj zacisku: sprężynowy z dźwigniami
Wielokrotnego użytku: tak
Zastosowanie
Instalacje elektryczne
Puszki instalacyjne
Instalacje oświetleniowe
Rozdzielnice elektryczne
Instalacje mieszkaniowe
Instalacje przemysłowe
Instalacje komercyjne
Modernizacja instalacji elektrycznych
Kompatybilność
Przewody miedziane jednodrutowe
Przewody wielodrutowe
Przewody linkowe
Przewody o przekroju 0,2–4 mm²
Instalacje 230 V i 400 V
Puszki instalacyjne
Informacje dla instalatora
Przed montażem należy odizolować przewód na długość 11 mm, unieść dźwignię, wsunąć przewód do oporu i zamknąć dźwignię. Transparentna obudowa umożliwia kontrolę poprawności połączenia, a otwory pomiarowe pozwalają na szybkie wykonanie pomiarów instalacji bez demontażu złączki.
Najczęstsze błędy przy doborze
Nieprawidłowa długość odizolowania przewodu.
Niecałkowite zamknięcie dźwigni.
Dobór złączki o zbyt małej liczbie torów.
Przekroczenie dopuszczalnego przekroju przewodów.
Niepełne wsunięcie przewodu do zacisku.
Dlaczego warto wybrać ten model
Obsługuje wszystkie najpopularniejsze rodzaje przewodów.
Możliwość wielokrotnego wykorzystania.
Szybki montaż bez narzędzi.
Transparentna obudowa ułatwiająca kontrolę połączeń.
Kompaktowa konstrukcja oszczędzająca miejsce w puszce.
Niezawodna technologia sprężynowa WAGO.
FAQ
Do jakich przewodów przeznaczona jest złączka?
Do przewodów jednodrutowych, wielodrutowych oraz linkowych wykonanych z miedzi.
Ile przewodów można podłączyć?
Model 221-413 umożliwia podłączenie trzech przewodów.
Czy można wielokrotnie używać złączki?
Tak, dzięki dźwigniom przewody można wielokrotnie podłączać i odłączać.
Czy montaż wymaga narzędzi?
Nie. Wystarczy unieść dźwignię, wsunąć przewód i zamknąć zacisk.
Czy można stosować przewody linkowe?
Tak, model 221-413 został zaprojektowany do przewodów jednodrutowych, wielodrutowych oraz linkowych.
