Opis produktu

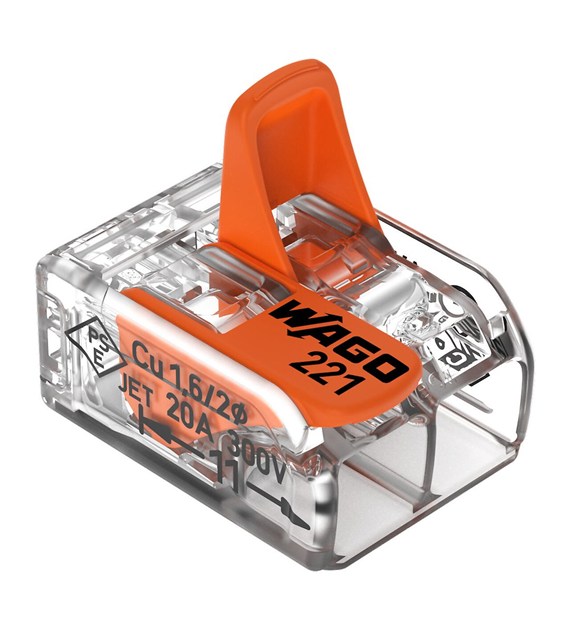

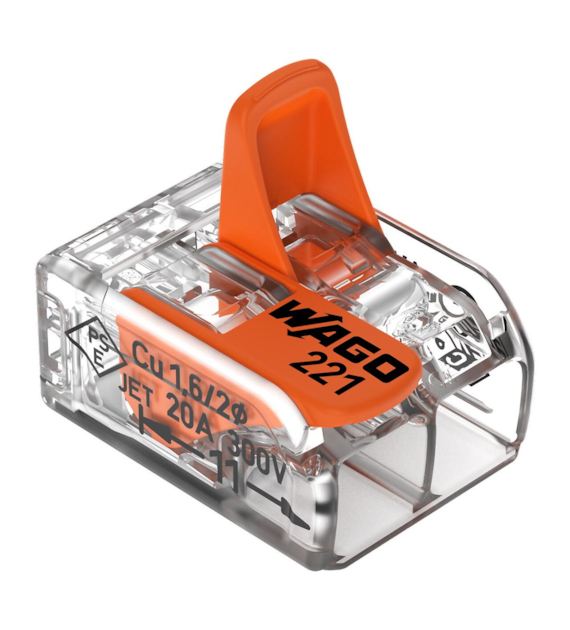

Złączka instalacyjna WAGO COMPACT 221-412 została zaprojektowana do szybkiego i bezpiecznego łączenia dwóch przewodów różnych typów bez użycia narzędzi. Dzięki technologii zacisku sprężynowego z dźwigniami umożliwia wielokrotne podłączanie i odłączanie przewodów, znacząco ułatwiając prace montażowe oraz serwisowe.
Model współpracuje z przewodami jednodrutowymi, wielodrutowymi oraz linkowymi o przekrojach od 0,2 do 4 mm². Transparentna obudowa pozwala na wizualną kontrolę poprawnego wsunięcia przewodu, a kompaktowa konstrukcja ułatwia montaż nawet w niewielkich puszkach instalacyjnych.
Najważniejsze cechy
2 tory przyłączeniowe
Dźwignie ułatwiające montaż przewodów
Do przewodów jednodrutowych, wielodrutowych i linkowych
Zakres przekrojów 0,2–4 mm²
Transparentna obudowa
Kompaktowa konstrukcja
Montaż bez użycia narzędzi
Wielokrotnego użytku
Możliwość wizualnej kontroli połączenia
Otwory pomiarowe do kontroli instalacji
Parametry techniczne
Producent: WAGO
Seria: COMPACT 221
Kod producenta: 221-412
Typ: złączka instalacyjna z dźwigniami
Liczba przewodów: 2
Rodzaj przewodów: jednodrutowe, wielodrutowe i linkowe
Materiał przewodów: miedź
Zakres przekrojów przewodów: 0,2–4 mm²
Prąd znamionowy: 32 A
Napięcie znamionowe: 450 V
Długość odizolowania przewodu: 11 mm
Kolor obudowy: transparentny
Kolor dźwigni: pomarańczowy
Rodzaj zacisku: sprężynowy z dźwigniami
Wielokrotnego użytku: tak
Zastosowanie
Instalacje elektryczne
Puszki instalacyjne
Instalacje oświetleniowe
Rozdzielnice elektryczne
Instalacje mieszkaniowe
Instalacje przemysłowe
Instalacje komercyjne
Modernizacja instalacji elektrycznych
Kompatybilność
Przewody miedziane jednodrutowe
Przewody wielodrutowe
Przewody linkowe
Przewody o przekroju 0,2–4 mm²
Instalacje 230 V i 400 V
Puszki instalacyjne
Informacje dla instalatora
Przed montażem należy odizolować przewód na długość 11 mm, unieść dźwignię, wsunąć przewód do oporu i zamknąć dźwignię. Transparentna obudowa umożliwia kontrolę poprawności wykonania połączenia, a otwory pomiarowe pozwalają na szybkie sprawdzenie instalacji bez demontażu złączki.
Najczęstsze błędy przy doborze
Nieprawidłowa długość odizolowania przewodu.
Niecałkowite zamknięcie dźwigni.
Dobór złączki o niewystarczającej liczbie torów.
Przekroczenie dopuszczalnego przekroju przewodów.
Niepełne wsunięcie przewodu do zacisku.
Dlaczego warto wybrać ten model
Obsługuje wszystkie najpopularniejsze rodzaje przewodów.
Możliwość wielokrotnego wykorzystania.
Szybki montaż bez użycia narzędzi.
Transparentna obudowa ułatwiająca kontrolę połączeń.
Kompaktowa konstrukcja oszczędzająca miejsce w puszkach.
Niezawodna technologia sprężynowa WAGO.
FAQ
Do jakich przewodów przeznaczona jest złączka?
Do przewodów jednodrutowych, wielodrutowych oraz linkowych wykonanych z miedzi.
Ile przewodów można podłączyć?
Model 221-412 umożliwia podłączenie dwóch przewodów.
Czy można wielokrotnie używać złączki?
Tak. Dzięki dźwigniom przewody można wielokrotnie podłączać i odłączać.
Czy montaż wymaga użycia narzędzi?
Nie. Wystarczy unieść dźwignię, wsunąć przewód i zamknąć zacisk.
Czy można stosować przewody linkowe?
Tak. Model 221-412 został zaprojektowany do przewodów jednodrutowych, wielodrutowych oraz linkowych.
