Opis produktu

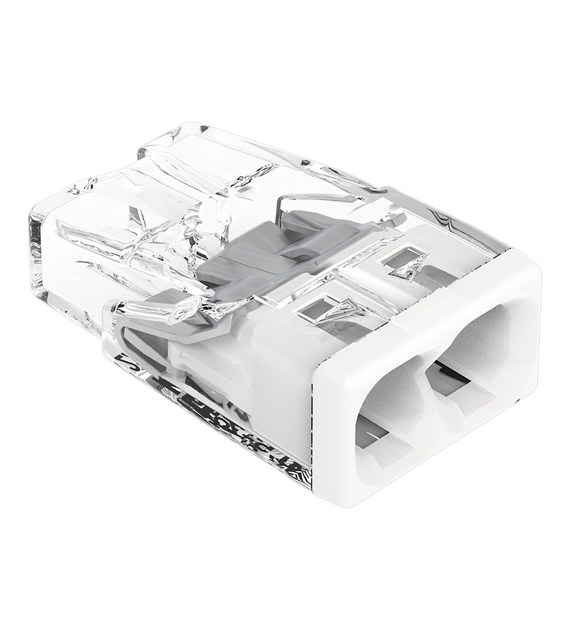

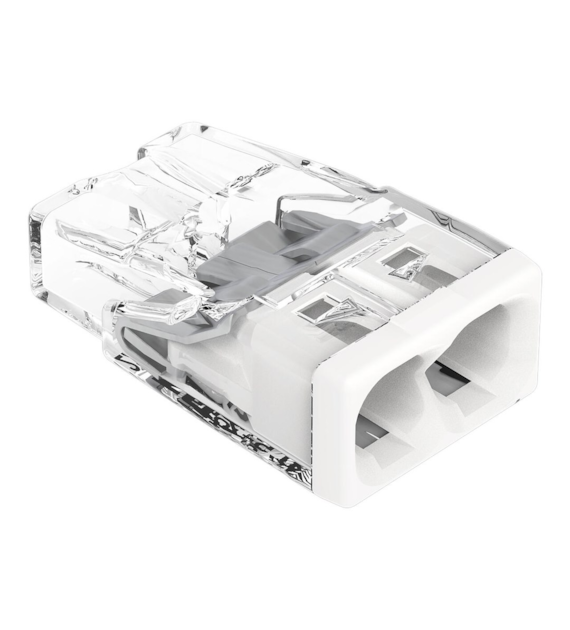

Złączka instalacyjna WAGO COMPACT 2273-202 przeznaczona jest do szybkiego, trwałego i bezpiecznego łączenia dwóch przewodów jednodrutowych wykonanych z miedzi. Technologia PUSH WIRE® pozwala na wykonanie pewnego połączenia bez użycia narzędzi, znacząco przyspieszając prace instalacyjne.
Transparentna obudowa umożliwia wizualną kontrolę poprawnego wsunięcia przewodów, a biała pokrywa ułatwia identyfikację liczby torów. Kompaktowe wymiary sprawiają, że złączka doskonale sprawdza się w puszkach instalacyjnych oraz miejscach o ograniczonej przestrzeni montażowej.
Najważniejsze cechy
2 tory przyłączeniowe
Do przewodów jednodrutowych
Technologia PUSH WIRE®
Zakres przekrojów 0,5–2,5 mm²
Transparentna obudowa
Biała pokrywa
Kompaktowa konstrukcja
Szybki montaż bez użycia narzędzi
Możliwość wizualnej kontroli połączenia
Otwór pomiarowy do kontroli instalacji
Parametry techniczne
Producent: WAGO
Seria: COMPACT 2273
Kod producenta: 2273-202
Typ: złączka instalacyjna PUSH WIRE®
Liczba przewodów: 2
Rodzaj przewodów: jednodrutowe (sztywne)
Materiał przewodów: miedź
Zakres przekrojów przewodów: 0,5–2,5 mm²
Prąd znamionowy: 24 A
Napięcie znamionowe: 450 V
Długość odizolowania przewodu: 11 mm
Temperatura pracy: do 60°C (T60)
Kolor obudowy: transparentny
Kolor pokrywy: biały
Rodzaj zacisku: PUSH WIRE®
Zastosowanie
Instalacje elektryczne
Puszki instalacyjne
Instalacje oświetleniowe
Łączenie przewodów jednodrutowych
Instalacje mieszkaniowe
Instalacje komercyjne
Rozdzielnice elektryczne
Kompatybilność
Przewody miedziane jednodrutowe
Przewody o przekroju 0,5–2,5 mm²
Puszki instalacyjne
Instalacje 230 V i 400 V
Informacje dla instalatora
Przed montażem należy odizolować przewód na długość 11 mm i wsunąć go do oporu w odpowiedni otwór złączki. Transparentna obudowa umożliwia szybkie sprawdzenie prawidłowego osadzenia przewodu. Produkt przeznaczony jest wyłącznie do przewodów jednodrutowych.
Najczęstsze błędy przy doborze
Stosowanie przewodów linkowych bez odpowiednich tulejek.
Nieprawidłowa długość odizolowania przewodu.
Dobór złączki o niewystarczającej liczbie torów.
Niepełne wsunięcie przewodu do zacisku.
Przekroczenie dopuszczalnego przekroju przewodów.
Dlaczego warto wybrać ten model
Sprawdzona technologia WAGO PUSH WIRE®.
Szybki montaż bez użycia narzędzi.
Niewielkie wymiary ułatwiające montaż.
Transparentna obudowa umożliwiająca kontrolę połączenia.
Wysoka trwałość i niezawodność.
Produkt renomowanego producenta WAGO.
FAQ
Do jakich przewodów przeznaczona jest złączka?
Do miedzianych przewodów jednodrutowych o przekroju od 0,5 do 2,5 mm².
Ile przewodów można podłączyć?
Model 2273-202 umożliwia podłączenie dwóch przewodów.
Czy montaż wymaga użycia narzędzi?
Nie. Przewody montuje się poprzez wsunięcie ich do zacisku PUSH WIRE®.
Czy można sprawdzić poprawność montażu przewodu?
Tak. Transparentna obudowa umożliwia wizualną kontrolę połączenia.
Czy złączka nadaje się do przewodów linkowych?
Nie. Model przeznaczony jest do przewodów jednodrutowych.
