Opis produktu

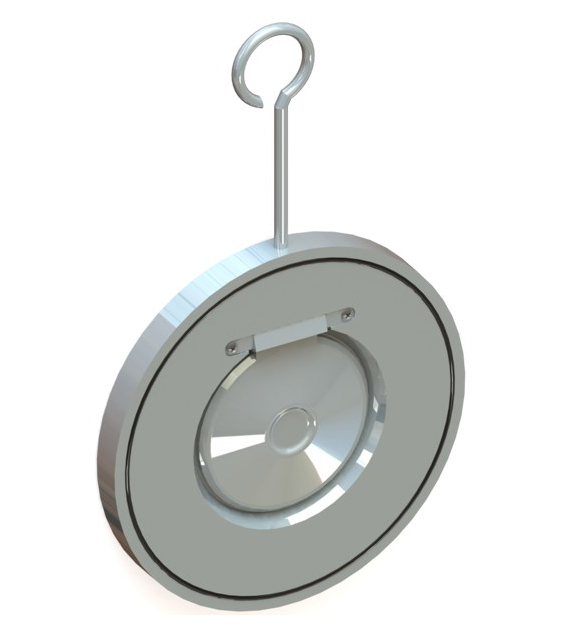

Zawór zwrotny klapowy międzykołnierzowy DN80 PN16 TIS GROUP C080 to element armatury przemysłowej przeznaczony do zabezpieczania instalacji przed przepływem zwrotnym medium. Jego zadaniem jest zapewnienie jednokierunkowego przepływu cieczy w rurociągu oraz ograniczenie ryzyka cofania się medium po zatrzymaniu przepływu.
Zawór znajduje zastosowanie w systemach przesyłu wody oraz innych cieczy nieagresywnych, których właściwości są zgodne z materiałami konstrukcyjnymi armatury. Korpus i klapa wykonane są ze stali ocynkowanej, natomiast uszczelnienie dysku wykonano z materiału VITON, a uszczelkę korpusu z EPDM.
Konstrukcja międzykołnierzowa typu WAFER umożliwia montaż zaworu pomiędzy kołnierzami rurociągu, ograniczając przestrzeń potrzebną do zabudowy.
Najważniejsze cechy i zalety:
Średnica nominalna DN80 (3") – przeznaczony do instalacji rurowych o średnicy nominalnej 80 mm.
Ciśnienie nominalne PN16 – przystosowany do instalacji o odpowiedniej klasie ciśnieniowej.
Konstrukcja jednoklapowa – umożliwia samoczynne otwieranie i zamykanie przepływu zależnie od warunków hydraulicznych.
Montaż międzykołnierzowy WAFER – kompaktowa konstrukcja ułatwiająca zabudowę w rurociągach.
Korpus i klapa ze stali ocynkowanej – zapewniają wytrzymałość mechaniczną i ochronę powierzchni przed korozją.
Uszczelnienie dysku VITON – materiał uszczelniający stosowany w armaturze przemysłowej.
Uszczelka korpusu EPDM – zapewnia uszczelnienie połączenia w odpowiednich warunkach pracy.
Maksymalna temperatura robocza +90°C – umożliwia stosowanie w instalacjach pracujących z wodą i odpowiednimi cieczami nieagresywnymi.
Niewielka długość zabudowy 14 mm – pozwala ograniczyć przestrzeń montażową.
Automatyczna praca – nie wymaga zewnętrznego napędu ani ręcznego sterowania.
Parametry techniczne:
Producent: TIS GROUP
Model: C080
Typ: zawór zwrotny klapowy jednoklapowy
Rodzaj połączenia: międzykołnierzowe WAFER
Średnica nominalna: DN80 (3")
Ciśnienie nominalne: PN16
Maksymalna temperatura robocza: +90°C
Minimalne ciśnienie różnicowe: 0,3 bar
Materiał korpusu: stal ocynkowana
Materiał klapy: stal ocynkowana
Uszczelnienie dysku: VITON
Uszczelka korpusu: EPDM
Średnica przelotu D: 54 mm
Średnica zewnętrzna DE: 142 mm
Długość zabudowy L: 14 mm
Masa: 1,7 kg
Normy wykonania: EN 16767, EN 1074-3
Norma prób: EN 12266-1
Standard kołnierzy montażowych: EN 1092
Przeznaczenie: woda i inne cieczy nieagresywne kompatybilne z materiałami zaworu
Zastosowanie zaworu zwrotnego TIS GROUP C080 DN80
Zawór zwrotny międzykołnierzowy TIS GROUP C080 DN80 stosowany jest w instalacjach wymagających automatycznego zabezpieczenia przed odwróceniem kierunku przepływu.
Może być wykorzystywany między innymi w:
przemysłowych instalacjach przesyłu wody,
rurociągach transportujących ciecze nieagresywne,
instalacjach technologicznych i układach dystrybucji cieczy,
układach pompowych wymagających zabezpieczenia przed cofaniem się medium,
instalacjach wodnych o parametrach zgodnych z dopuszczalnymi warunkami pracy armatury.
Budowa i zasada działania
Zawór C080 jest zaworem zwrotnym jednoklapowym. Pod wpływem przepływu medium we właściwym kierunku klapa otwiera się, umożliwiając przepływ przez rurociąg. W przypadku odwrócenia kierunku przepływu klapa zamyka się, ograniczając cofanie się cieczy.
Mechanizm pracuje samoczynnie, bez konieczności stosowania dodatkowego sterowania.
Montaż zaworu międzykołnierzowego DN80
Zawór przeznaczony jest do montażu wyłącznie pomiędzy kołnierzami o wymiarach zgodnych z normą EN 1092.
Podczas montażu należy uwzględnić prawidłowy kierunek przepływu, wymagania dotyczące położenia klapy oraz zapewnić możliwość jej swobodnego ruchu. Istotne jest również dobranie odpowiednich kołnierzy i elementów montażowych do średnicy DN80 oraz klasy ciśnieniowej PN16.
Kompaktowa długość zabudowy wynosząca 14 mm sprawia, że zawór zwrotny TIS GROUP C080 DN80 stanowi praktyczne rozwiązanie do instalacji przemysłowych i wodnych, w których wymagane jest zabezpieczenie przed przepływem zwrotnym przy ograniczonej przestrzeni montażowej.
FAQ
1. Do czego służy zawór zwrotny klapowy TIS GROUP C080 DN80?
Zawór służy do zabezpieczania instalacji przed przepływem zwrotnym. Umożliwia przepływ medium w jednym kierunku, a w przypadku jego odwrócenia klapa zamyka się samoczynnie.
2. Jaką średnicę ma zawór zwrotny C080 DN80?
Zawór posiada średnicę nominalną DN80 (3"). Średnica przelotu wynosi 54 mm, a średnica zewnętrzna korpusu 142 mm. Długość zabudowy to 14 mm.
3. Jakie jest ciśnienie nominalne zaworu TIS GROUP C080?
Zawór posiada klasę ciśnienia nominalnego PN16. Przy doborze należy uwzględnić również temperaturę pracy, rodzaj medium i warunki hydrauliczne instalacji.
4. Z jakiego materiału wykonany jest zawór zwrotny międzykołnierzowy DN80?
Korpus oraz klapa zaworu wykonane są ze stali ocynkowanej. Uszczelnienie dysku wykonano z materiału VITON, natomiast uszczelkę korpusu z EPDM.
5. Jaka jest maksymalna temperatura pracy zaworu C080 DN80?
Maksymalna dopuszczalna temperatura robocza wynosi +90°C. Medium musi być kompatybilne z materiałami konstrukcyjnymi i uszczelniającymi zaworu.
6. Jak montuje się zawór zwrotny TIS GROUP C080 DN80?
Zawór montowany jest pomiędzy kołnierzami rurociągu zgodnymi z normą EN 1092. Podczas instalacji należy zachować właściwy kierunek przepływu oraz zapewnić swobodny ruch klapy.
7. Czy zawór TIS GROUP C080 nadaje się do instalacji przemysłowych?
Tak. Zawór przeznaczony jest do systemów przesyłu wody i innych cieczy nieagresywnych w instalacjach przemysłowych. Warunkiem jest zachowanie dopuszczalnych parametrów pracy i zgodności medium z materiałami zaworu.
8. Czym różni się zawór zwrotny klapowy międzykołnierzowy od zaworu gwintowanego?
Zawór międzykołnierzowy montowany jest pomiędzy kołnierzami rurociągu, natomiast zawór gwintowany posiada przyłącza gwintowane. Konstrukcja WAFER pozwala uzyskać niewielką długość zabudowy, co jest szczególnie korzystne w instalacjach o większych średnicach nominalnych.
