Opis produktu

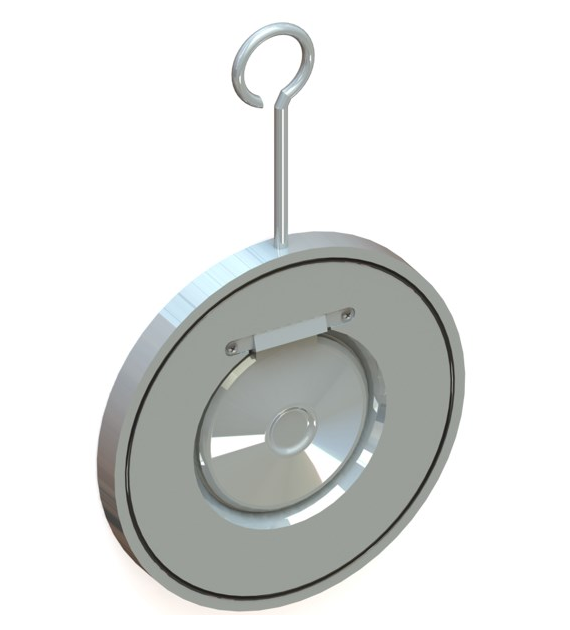

Zawór zwrotny klapowy międzykołnierzowy DN65 PN16 TIS GROUP C080 to element armatury przemysłowej przeznaczony do zabezpieczania instalacji przed przepływem zwrotnym medium. Jego zadaniem jest zapewnienie jednokierunkowego przepływu cieczy w rurociągu oraz ograniczenie ryzyka cofania się medium po zatrzymaniu przepływu.
Zawór znajduje zastosowanie w systemach przesyłu wody oraz innych cieczy nieagresywnych, kompatybilnych z materiałami konstrukcyjnymi armatury. Korpus i klapa wykonane są ze stali ocynkowanej, uszczelnienie dysku z materiału VITON, natomiast uszczelka korpusu z EPDM.
Konstrukcja jednoklapowa typu WAFER umożliwia montaż zaworu bezpośrednio pomiędzy kołnierzami rurociągu. Niewielka długość zabudowy sprawia, że rozwiązanie to sprawdza się w instalacjach przemysłowych i wodnych, w których istotne jest ograniczenie przestrzeni montażowej.
Najważniejsze cechy i zalety:
Średnica nominalna DN65 (2 1/2") – przeznaczony do rurociągów o średnicy nominalnej 65 mm.
Ciśnienie nominalne PN16 – przystosowany do pracy w instalacjach o odpowiedniej klasie ciśnieniowej.
Konstrukcja jednoklapowa – umożliwia automatyczne otwieranie i zamykanie przepływu bez dodatkowego sterowania.
Montaż międzykołnierzowy WAFER – pozwala na kompaktową zabudowę zaworu w instalacji.
Korpus ze stali ocynkowanej – zapewnia wytrzymałość mechaniczną i ochronę powierzchni przed korozją.
Klapa ze stali ocynkowanej – stanowi element zamykający przepływ zwrotny.
Uszczelnienie dysku VITON – zapewnia szczelność zamknięcia przy odpowiednich warunkach pracy.
Uszczelka korpusu EPDM – umożliwia uszczelnienie połączenia międzykołnierzowego.
Maksymalna temperatura robocza +90°C – umożliwia zastosowanie w instalacjach przesyłających wodę oraz odpowiednie ciecze nieagresywne.
Długość zabudowy 14 mm – ogranicza przestrzeń wymaganą do montażu.
Samoczynne działanie – zawór nie wymaga napędu elektrycznego ani ręcznej obsługi.
Parametry techniczne:
Producent: TIS GROUP
Seria: EVT LINE
Model: C080
Typ: zawór zwrotny klapowy jednoklapowy
Rodzaj przyłącza: międzykołnierzowe WAFER
Średnica nominalna: DN65 (2 1/2")
Ciśnienie nominalne: PN16
Maksymalna temperatura robocza: +90°C
Minimalne ciśnienie różnicowe: 0,3 bar
Materiał korpusu: stal ocynkowana
Materiał klapy: stal ocynkowana
Materiał uszczelnienia dysku: VITON
Materiał uszczelki korpusu: EPDM
Średnica przelotu D: 40 mm
Średnica zewnętrzna DE: 127 mm
Długość zabudowy L: 14 mm
Masa: 1,2 kg
Normy wykonania: EN 16767, EN 1074-3
Norma prób: EN 12266-1
Standard kołnierzy montażowych: EN 1092
Przeznaczenie: woda i inne ciecze nieagresywne kompatybilne z materiałami zaworu
Zastosowanie zaworu zwrotnego TIS GROUP C080 DN65
Zawór zwrotny międzykołnierzowy TIS GROUP C080 DN65 stosowany jest w instalacjach wymagających zabezpieczenia przed niekontrolowanym cofaniem się cieczy.
Znajduje zastosowanie między innymi w:
przemysłowych systemach przesyłu wody,
instalacjach wodnych i układach dystrybucji cieczy,
rurociągach transportujących ciecze nieagresywne,
instalacjach technologicznych o odpowiednich parametrach pracy,
układach pompowych wymagających zabezpieczenia przed przepływem zwrotnym.
Budowa i zasada działania
Zawór TIS GROUP C080 DN65 posiada konstrukcję jednoklapową. Podczas przepływu medium we właściwym kierunku klapa odchyla się, umożliwiając przepływ cieczy przez zawór. W przypadku odwrócenia kierunku przepływu klapa zamyka się, ograniczając cofanie medium w instalacji.
Mechanizm działa samoczynnie, wykorzystując warunki hydrauliczne panujące w rurociągu. Nie wymaga stosowania dodatkowego sterowania ani zewnętrznego napędu.
Montaż zaworu międzykołnierzowego DN65
Zawór przeznaczony jest do montażu pomiędzy kołnierzami rurociągu o wymiarach zgodnych z normą EN 1092.
Podczas montażu należy zachować właściwy kierunek przepływu medium oraz zapewnić swobodną pracę klapy. Dobór połączenia kołnierzowego powinien uwzględniać średnicę nominalną DN65, klasę ciśnieniową PN16 i wymiary zaworu.
Dzięki długości zabudowy wynoszącej zaledwie 14 mm zawór zwrotny klapowy TIS GROUP C080 DN65 jest rozwiązaniem do instalacji, w których wymagana jest kompaktowa armatura zabezpieczająca przed przepływem zwrotnym.
FAQ
1. Do czego służy zawór zwrotny klapowy TIS GROUP C080 DN65?
Zawór służy do zabezpieczania instalacji przed cofaniem się medium. Umożliwia przepływ cieczy w jednym kierunku, a przy wystąpieniu przepływu zwrotnego klapa samoczynnie zamyka przelot.
2. Jakie wymiary ma zawór zwrotny C080 DN65?
Zawór ma średnicę nominalną DN65 (2 1/2"), średnicę przelotu 40 mm oraz średnicę zewnętrzną 127 mm. Długość zabudowy wynosi 14 mm, a masa 1,2 kg.
3. Jakie jest ciśnienie nominalne zaworu TIS GROUP C080 DN65?
Zawór posiada klasę ciśnienia nominalnego PN16. Podczas doboru należy uwzględnić również temperaturę pracy, rodzaj medium i warunki hydrauliczne instalacji.
4. Z jakiego materiału wykonany jest zawór zwrotny międzykołnierzowy DN65?
Korpus i klapa wykonane są ze stali ocynkowanej. Uszczelnienie dysku wykonano z materiału VITON, natomiast uszczelkę korpusu z EPDM.
5. Jaka jest maksymalna temperatura pracy zaworu C080 DN65?
Maksymalna temperatura robocza wynosi +90°C. Zawór przeznaczony jest do wody i innych cieczy nieagresywnych, kompatybilnych z zastosowanymi materiałami.
6. Jak montuje się zawór zwrotny klapowy TIS GROUP C080 DN65?
Zawór montuje się pomiędzy kołnierzami rurociągu zgodnymi z normą EN 1092. Należy zachować prawidłowy kierunek przepływu i zapewnić odpowiednią przestrzeń do swobodnego ruchu klapy.
7. Czy zawór TIS GROUP C080 DN65 nadaje się do instalacji przemysłowych?
Tak. Zawór jest przeznaczony do systemów przesyłu wody oraz innych cieczy nieagresywnych w instalacjach przemysłowych. Medium musi być kompatybilne z materiałami zaworu, a warunki pracy zgodne z jego parametrami technicznymi.
8. Czym różni się zawór zwrotny międzykołnierzowy DN65 od DN80 z serii C080?
Podstawowa różnica dotyczy średnicy nominalnej i wymiarów montażowych. Wersja DN65 ma średnicę zewnętrzną 127 mm, przelot 40 mm i masę 1,2 kg. Wersja DN80 posiada średnicę zewnętrzną 142 mm, przelot 54 mm i masę 1,7 kg. Oba warianty mają długość zabudowy 14 mm i należą do tej samej serii zaworów zwrotnych klapowych.
