Opis produktu

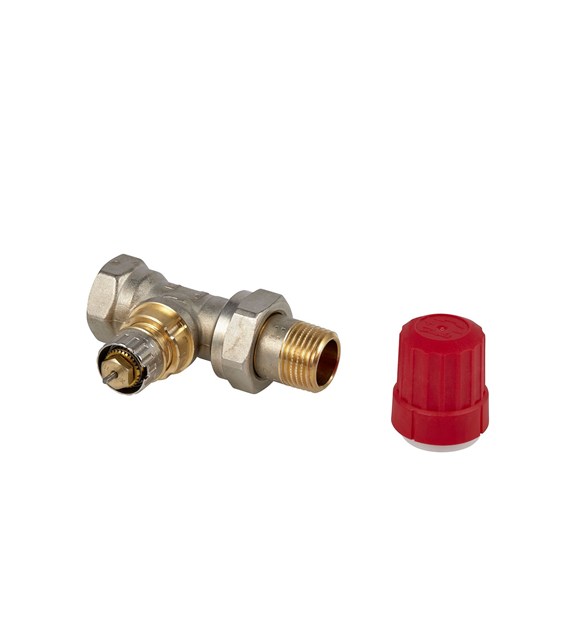

Zawór termostatyczny RA-N 1/2" DN15 prosty z nastawą wstępną DANFOSS 013G3904 to zawór grzejnikowy o normalnym przepływie, przeznaczony do instalacji centralnego ogrzewania w układach 2-rurowych. Umożliwia regulację przepływu czynnika grzewczego przez grzejnik oraz prawidłowe zrównoważenie hydrauliczne instalacji.
Model RA-N posiada nastawę wstępną, dzięki której instalator może dopasować przepływ do wymagań projektowych konkretnego grzejnika. Prosta konstrukcja zaworu ułatwia montaż w układzie liniowym, a niklowane wykończenie zwiększa trwałość i odporność elementu w typowych warunkach pracy instalacji grzewczej.
Zawór współpracuje z głowicami termostatycznymi Danfoss z systemu RA, dzięki czemu może być stosowany zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów grzejnikowych.
Najważniejsze cechy
Zawór termostatyczny grzejnikowy DANFOSS RA-N
Przeznaczony do instalacji centralnego ogrzewania w układzie 2-rurowym
Wersja prosta do montażu liniowego
Rozmiar DN15, przyłącza 1/2"
Typ zaworu o normalnym przepływie
Nastawa wstępna do precyzyjnej regulacji przepływu
Ułatwia równoważenie hydrauliczne instalacji grzejnikowej
Gwint wewnętrzny po stronie przyłącza
Króciec wlotowy Rp 1/2"
Króciec wylotowy R 1/2"
Wartość Kvs 0,9 m³/h
Zakres wartości Kv od 0,04 do 0,73 m³/h
Maksymalne ciśnienie robocze 10 bar
Maksymalna temperatura przepływu 120°C
Niklowane wykończenie
Zgodność EU RoHS z wyjątkami
Parametry techniczne
Producent: DANFOSS
Model: RA-N
Numer katalogowy: 013G3904
EAN: 5702420095974
Typ produktu: zawór termostatyczny grzejnikowy
Grupa produktu: zawory grzejnikowe
Product Line: 03
Type: RA-N
Typ zaworu: przepływ normalny
Opis: zawory o normalnym przepływie z nastawą wstępną
Aplikacja: układ 2-rurowy
Konstrukcja: prosty
Rozmiar zaworu: DN15
Średnica nominalna: 1/2"
Typy połączeń: gwint wewnętrzny
Typ złączki: standard
Standard wymiaru: F
Wymiar króćca wlotowego: Rp 1/2
Wymiar króćca wylotowego: R 1/2
Nastawy wstępne: tak
Wartości Kvs: 0,9 m³/h
Wartość Kv przy ustawieniu 1: 0,04 m³/h
Wartość Kv przy ustawieniu 2: 0,09 m³/h
Wartość Kv przy ustawieniu 3: 0,16 m³/h
Wartość Kv przy ustawieniu 4: 0,25 m³/h
Wartość Kv przy ustawieniu 5: 0,36 m³/h
Wartość Kv przy ustawieniu 6: 0,43 m³/h
Wartość Kv przy ustawieniu 7: 0,52 m³/h
Wartość Kv przy ustawieniu N: 0,73 m³/h
Ciśnienie robocze: maks. 10 bar
Ciśnienie próbne: 16 bar
Zakres różnicy ciśnień: maks. 0,6 bar
Temperatura przepływu: maks. 120°C
Zakończenie: niklowany
EU RoHS compliance: Yes with exemptions
EU RoHS exemption clause: 6(c)
China RoHS compliance: Out of scope
REACH Candidate List substances: Lead, CAS no. 7439-92-1
SCIP dossier no.: 559d6453-eea7-4470-b478-48ca4a0b0c86
SCIP dossier product name: RA-N & -IN Radiator valve 1
CE mark: No
UL mark: No
Contains batteries: No
Masa netto: 0,231 kg
Masa brutto: 0,243 kg
Objętość: 0,273 l
Zastosowanie
Instalacje centralnego ogrzewania
Układy grzejnikowe 2-rurowe
Regulacja przepływu czynnika grzewczego przez grzejnik
Równoważenie hydrauliczne instalacji CO
Montaż przy grzejnikach w instalacjach wodnych
Nowe instalacje grzewcze w budynkach mieszkalnych
Modernizacja istniejących instalacji grzejnikowych
Instalacje w budynkach użytkowych
Układy wymagające nastawy wstępnej przepływu
Kompatybilność
Instalacje centralnego ogrzewania w układzie 2-rurowym
Głowice termostatyczne Danfoss z systemu RA
Głowice Danfoss RA 2000
Głowice Danfoss RAW
Głowice Danfoss RAX
Głowice elektroniczne Danfoss living eco
Głowice zdalnie programowalne Danfoss living connect
Grzejniki z przyłączem zgodnym z R 1/2"
Rurociągi instalacyjne z przyłączem Rp 1/2"
Instalacje z czynnikiem grzewczym o temperaturze do 120°C
Informacje dla instalatora
Zawór DANFOSS RA-N 013G3904 należy montować w instalacjach 2-rurowych, zgodnie z kierunkiem przepływu oznaczonym na korpusie. Wersja prosta jest przeznaczona do montażu w układzie liniowym, dlatego przed doborem warto sprawdzić układ podejścia do grzejnika.
Nastawa wstępna pozwala ograniczyć przepływ przez grzejnik do wartości wymaganej przez projekt instalacji. Dostępne wartości Kv dla nastaw 1–N umożliwiają dokładne ustawienie przepływu i ułatwiają równoważenie hydrauliczne całego układu.
Podczas montażu należy uwzględnić maksymalne ciśnienie robocze 10 bar, ciśnienie próbne 16 bar, maksymalną różnicę ciśnień 0,6 bar oraz temperaturę przepływu do 120°C. Do pracy automatycznej zawór wymaga zastosowania kompatybilnej głowicy termostatycznej Danfoss.
Najczęstsze błędy przy doborze
Dobór zaworu RA-N do instalacji 1-rurowej zamiast 2-rurowej
Wybór zaworu prostego w miejscu, gdzie wymagany jest zawór kątowy
Pominięcie zgodności przyłączy Rp 1/2 i R 1/2
Brak ustawienia nastawy wstępnej po montażu
Ustawienie przepływu bez odniesienia do projektu instalacji
Montaż zaworu niezgodnie z kierunkiem przepływu
Przekroczenie maksymalnej różnicy ciśnień 0,6 bar
Przekroczenie maksymalnego ciśnienia roboczego 10 bar
Stosowanie głowicy niekompatybilnej z systemem Danfoss RA
Mylenie wartości Kvs z wartościami Kv dla poszczególnych nastaw
Dlaczego warto wybrać ten model
Zawór DANFOSS RA-N 013G3904 pozwala precyzyjnie ustawić przepływ przez grzejnik, co jest ważne przy równoważeniu hydraulicznym instalacji 2-rurowych.
Model RA-N to zawór o normalnym przepływie, przeznaczony do typowych instalacji grzejnikowych centralnego ogrzewania.
Niklowane wykończenie poprawia odporność elementu na warunki pracy w instalacji oraz zapewnia estetyczny wygląd przy grzejniku.
Szeroka zgodność z głowicami Danfoss RA ułatwia dobór sterowania temperaturą w pomieszczeniu.
Szczegółowe wartości Kv dla nastaw 1–N pozwalają instalatorowi dobrać ustawienie zgodnie z obliczeniami projektowymi.
FAQ
Czy zawór DANFOSS RA-N 013G3904 nadaje się do instalacji 2-rurowej?
Tak, zawór jest przeznaczony do układów 2-rurowych centralnego ogrzewania.
Czy zawór ma nastawę wstępną?
Tak, model RA-N posiada nastawę wstępną, która umożliwia regulację przepływu przez grzejnik.
Jaki typ konstrukcji ma ten zawór?
Jest to zawór prosty, przeznaczony do montażu liniowego.
Jakie są przyłącza zaworu?
Zawór ma króciec wlotowy Rp 1/2 oraz króciec wylotowy R 1/2.
Jaka jest wartość Kvs zaworu?
Wartość Kvs wynosi 0,9 m³/h.
Jakie wartości Kv ma zawór na poszczególnych nastawach?
Wartości Kv wynoszą od 0,04 m³/h dla nastawy 1 do 0,73 m³/h dla nastawy N.
Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze wynosi 10 bar.
Jakie jest ciśnienie próbne?
Ciśnienie próbne wynosi 16 bar.
Jaka jest maksymalna temperatura przepływu?
Maksymalna temperatura przepływu wynosi 120°C.
Czy zawór jest niklowany?
Tak, zawór ma niklowane wykończenie.
Czy zawór zawiera baterie?
Nie, produkt nie zawiera baterii.
