Opis produktu

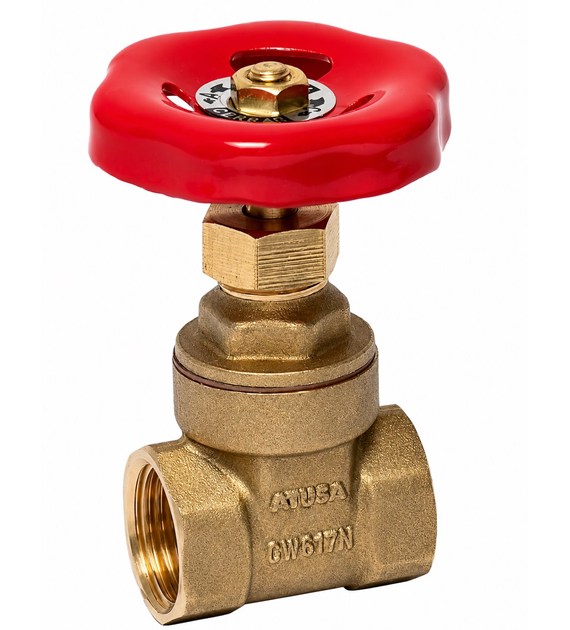

Zasuwa mosiężna ATUSA VS150004 to trwała armatura odcinająca przeznaczona do instalacji wody zimnej, ciepłej wody użytkowej oraz systemów grzewczych i HVAC. Dzięki przyłączom gwintowanym wewnętrznym 3/4" zapewnia szybki montaż oraz niezawodne odcinanie przepływu medium.
Korpus, pokrywa oraz element zamykający wykonane zostały z wysokiej jakości mosiądzu zgodnego z normą EN 12165. Konstrukcja dwukierunkowa umożliwia montaż niezależnie od kierunku przepływu, a każdy egzemplarz przechodzi próbę szczelności przed opuszczeniem fabryki.
Najważniejsze cechy
Zasuwa odcinająca GW/GW
Mosiężny korpus CW617N
Przyłącza gwintowane wewnętrzne 3/4"
Ciśnienie robocze PN16
Do wody zimnej i ciepłej
Konstrukcja dwukierunkowa
Montaż poziomy, pionowy lub ukośny
Każda sztuka testowana pod kątem szczelności
Atest Higieniczny PZH
Certyfikat sanitarny A.C.S.
Parametry techniczne
Producent: ATUSA
Kod producenta: VS150004
Typ: zasuwa wodna mosiężna
Rozmiar przyłącza: 3/4"
Średnica nominalna: DN20
Przyłącze: GW/GW
Ciśnienie nominalne: PN16
Średnica przelotu D: 15 mm
Długość L: 41 mm
Wysokość H: 84 mm
Wysokość h: 67 mm
Głębokość gwintu t: 11 mm
Waga: 206 g
Materiał korpusu: mosiądz CW617N
Materiał pokrywy: mosiądz CW617N
Materiał zasuwy: mosiądz CW617N
Materiał trzpienia: mosiądz CW614N
Uszczelnienie trzpienia: PTFE
O-ring: NBR
Pokrętło: stal
Podkładka: aluminium
Temperatura pracy: od -10°C do +80°C
Norma gwintu: EN ISO 228-1
Zastosowanie
Instalacje wody zimnej
Instalacje ciepłej wody użytkowej
Przyłącza wodociągowe
Systemy nawadniające
Systemy HVAC
Instalacje grzewcze
Instalacje sanitarne
Kompatybilność
Rury i kształtki gwintowane 3/4"
Instalacje wodociągowe
Instalacje CWU
Systemy centralnego ogrzewania
Systemy HVAC
Układy nawadniające
Informacje dla instalatora
Zasuwa może pracować w pozycji poziomej, pionowej lub ukośnej. Gwinty wykonane zgodnie z EN ISO 228-1 zapewniają kompatybilność z typowymi elementami armatury instalacyjnej. W celu zachowania pełnej funkcjonalności zaleca się całkowite otwieranie lub zamykanie zasuwy podczas eksploatacji.
Najczęstsze błędy przy doborze
Dobór niewłaściwego rozmiaru gwintu.
Mylenie zasuwy z zaworem kulowym.
Stosowanie do mediów niezgodnych z przeznaczeniem.
Niepełne otwieranie zasuwy podczas eksploatacji.
Brak prawidłowego uszczelnienia połączeń gwintowanych.
Dlaczego warto wybrać ten model
Solidny korpus z mosiądzu CW617N.
Atest Higieniczny PZH i certyfikat A.C.S.
Konstrukcja dwukierunkowa.
Wysoka szczelność potwierdzona próbą ciśnieniową.
Możliwość montażu w dowolnej pozycji.
Produkt renomowanego producenta ATUSA.
FAQ
Czy zasuwa nadaje się do wody pitnej?
Tak, posiada certyfikat A.C.S. oraz Atest Higieniczny PZH.
Jakie przyłącza posiada zasuwa?
Zasuwa wyposażona jest w gwinty wewnętrzne GW/GW 3/4".
Czy można montować ją pionowo?
Tak, producent dopuszcza montaż pionowy, poziomy oraz ukośny.
Jaka jest maksymalna temperatura pracy?
Temperatura pracy wynosi od -10°C do +80°C.
Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze wynosi PN16.
