Opis produktu

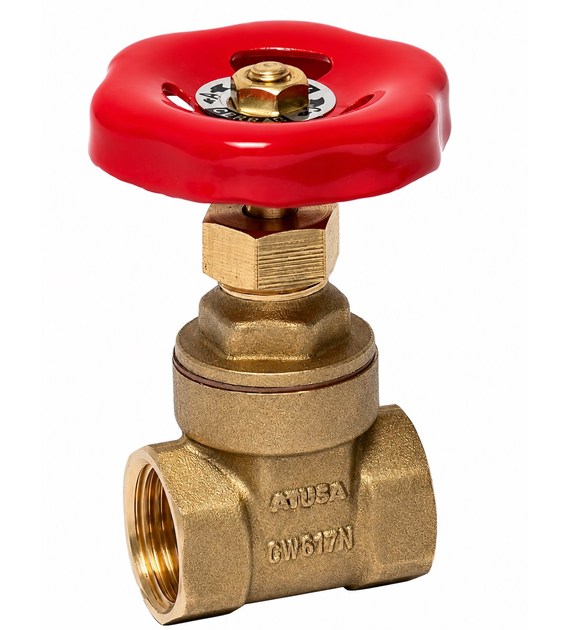

Zasuwa mosiężna ATUSA VS150005 to solidna armatura odcinająca przeznaczona do instalacji wody zimnej, ciepłej wody użytkowej, systemów grzewczych oraz HVAC. Dzięki przyłączom z gwintem wewnętrznym 1" umożliwia szybki montaż oraz skuteczne odcinanie przepływu medium.
Korpus, pokrywa oraz element zamykający wykonane zostały z wysokogatunkowego mosiądzu zgodnego z normą EN 12165. Konstrukcja dwukierunkowa pozwala na montaż niezależnie od kierunku przepływu, a każdy egzemplarz przechodzi próbę szczelności przed opuszczeniem fabryki.
Najważniejsze cechy
Zasuwa odcinająca GW/GW
Korpus z mosiądzu CW617N
Przyłącza gwintowane wewnętrzne 1"
Ciśnienie robocze PN16
Przeznaczona do wody zimnej i ciepłej
Konstrukcja dwukierunkowa
Montaż poziomy, pionowy lub ukośny
Każda sztuka poddawana próbie szczelności
Atest Higieniczny PZH
Certyfikat sanitarny A.C.S.
Parametry techniczne
Producent: ATUSA
Kod producenta: VS150005
Typ: zasuwa wodna mosiężna
Rozmiar przyłącza: 1"
Średnica nominalna: DN25
Przyłącze: GW/GW
Ciśnienie nominalne: PN16
Średnica przelotu D: 19 mm
Długość L: 45 mm
Wysokość H: 96 mm
Wysokość h: 77 mm
Głębokość gwintu t: 11 mm
Waga: 288 g
Materiał korpusu: mosiądz CW617N
Materiał pokrywy: mosiądz CW617N
Materiał zasuwy: mosiądz CW617N
Materiał trzpienia: mosiądz CW614N
Uszczelnienie trzpienia: PTFE
O-ring: NBR
Pokrętło: stal
Podkładka: aluminium
Temperatura pracy: od -10°C do +80°C
Norma gwintu: EN ISO 228-1
Zastosowanie
Instalacje wody zimnej
Instalacje ciepłej wody użytkowej
Przyłącza wodociągowe
Systemy nawadniające
Systemy HVAC
Instalacje centralnego ogrzewania
Instalacje sanitarne
Kompatybilność
Rury i kształtki gwintowane 1"
Instalacje wodociągowe
Instalacje CWU
Systemy centralnego ogrzewania
Systemy HVAC
Układy nawadniające
Informacje dla instalatora
Zasuwa może pracować w pozycji poziomej, pionowej oraz ukośnej. Gwinty wykonane zgodnie z EN ISO 228-1 gwarantują kompatybilność z typowymi elementami armatury instalacyjnej. W celu zachowania pełnej sprawności zaleca się pracę w pozycji całkowicie otwartej lub całkowicie zamkniętej.
Najczęstsze błędy przy doborze
Dobór niewłaściwego rozmiaru przyłącza.
Mylenie zasuwy z zaworem kulowym.
Stosowanie do mediów niezgodnych z przeznaczeniem.
Niepełne otwieranie zasuwy podczas eksploatacji.
Brak prawidłowego uszczelnienia gwintów.
Dlaczego warto wybrać ten model
Wysokiej jakości mosiądz CW617N.
Atest Higieniczny PZH oraz certyfikat A.C.S.
Konstrukcja dwukierunkowa.
Sprawdzona szczelność każdej sztuki.
Możliwość montażu w dowolnej pozycji.
Produkt renomowanego producenta ATUSA.
FAQ
Czy zasuwa nadaje się do wody pitnej?
Tak, posiada certyfikat A.C.S. oraz Atest Higieniczny PZH.
Jakie przyłącza posiada zasuwa?
Zasuwa wyposażona jest w gwinty wewnętrzne GW/GW 1".
Czy można montować ją pionowo?
Tak, producent dopuszcza montaż poziomy, pionowy i ukośny.
Jaka jest temperatura pracy?
Zakres temperatur pracy wynosi od -10°C do +80°C.
Jakie jest maksymalne ciśnienie robocze?
Zasuwa przeznaczona jest do pracy przy ciśnieniu PN16.
