Opis produktu

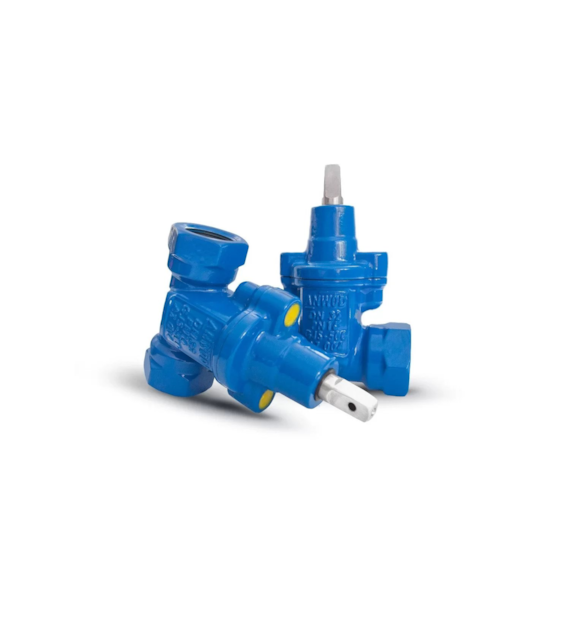

Zasuwa gwintowana DN40 1 1/2" GW/GW ANWOD M AZ-M-40 to armatura odcinająca przeznaczona do otwierania i zamykania przepływu wody w instalacjach i sieciach wodociągowych. Wyposażona w klin mosiężny pokryty gumą, zapewnia szczelne zamknięcie przepływu. Zasuwa znajduje zastosowanie w instalacjach nadziemnych i podziemnych, w tym przy bezpośredniej zabudowie w gruncie, komorach oraz studzienkach wodociągowych.
Korpus i pokrywa zasuwy wykonane są z żeliwa sferoidalnego EN-GJS-500-7, które charakteryzuje się wysoką wytrzymałością mechaniczną. Elementy żeliwne zabezpieczono antykorozyjną powłoką proszkową poliestrowo-epoksydową, chroniącą armaturę przed działaniem czynników zewnętrznych.
Najważniejsze cechy i zalety:
Średnica nominalna DN40 – przeznaczona do instalacji wodociągowych z przyłączami gwintowanymi 1 1/2".
Gwint wewnętrzny GW/GW – umożliwia połączenie z elementami instalacji wyposażonymi w odpowiedni gwint zewnętrzny.
Korpus z żeliwa sferoidalnego EN-GJS-500-7 – zapewnia wytrzymałość i trwałość konstrukcji.
Klin mosiężny MO59 wulkanizowany gumą NKJ – umożliwia szczelne odcinanie przepływu wody.
Trzpień ze stali X20Cr13 – element mechanizmu odpowiedzialnego za otwieranie i zamykanie zasuwy.
Zabezpieczenie antykorozyjne – powłoka poliestrowo-epoksydowa o grubości 250–300 µm.
Możliwość zabudowy podziemnej – przystosowana do montażu bezpośrednio w ziemi oraz w komorach i studzienkach.
Przystosowanie do wody pitnej – zasuwa posiada atest higieniczny dopuszczający kontakt z wodą przeznaczoną do spożycia.
Dane techniczne:
Producent: ANWOD
Seria: M
Symbol produktu: AZ-M-40
Typ: zasuwa gwintowana z klinem gumowym
Średnica nominalna: DN40
Przyłącza: 1 1/2" GW/GW
Ciśnienie nominalne: PN16 (1,6 MPa / 16 bar)
Maksymalna temperatura pracy: 40°C
Materiał korpusu i pokrywy: żeliwo sferoidalne EN-GJS-500-7
Materiał klina: mosiądz MO59 wulkanizowany gumą NKJ
Materiał trzpienia: stal X20Cr13
Uszczelnienia: guma NKJ i NBR
Powłoka ochronna: poliestrowo-epoksydowa
Grubość powłoki: 250–300 µm
Kolor powłoki: niebieski RAL 5005
Długość zabudowy: 125 mm
Wysokość: 195 mm
Wymiar trzpienia S1: 12 mm
Gwinty rurowe: PN-EN ISO 228-1 i PN-EN ISO 228-2
Wymagania techniczne: PN-EN 1074-1:2002
Zastosowanie zasuwy gwintowanej ANWOD DN40
Zasuwa ANWOD AZ-M-40 przeznaczona jest do pracy jako element armatury zaporowej w sieciach wodociągowych. Umożliwia całkowite zamknięcie lub otwarcie przepływu wody, co jest szczególnie istotne podczas prac konserwacyjnych, napraw i modernizacji instalacji.
Może być stosowana w przyłączach wodociągowych, instalacjach rozprowadzających wodę oraz podziemnych odcinkach sieci. Dzięki konstrukcji z miękkouszczelnionym klinem i zabezpieczeniu antykorozyjnemu sprawdza się w wymagających warunkach eksploatacji infrastruktury wodociągowej.
Zasuwa żeliwna gwintowana ANWOD M DN40 stanowi rozwiązanie do instalacji wymagających trwałej armatury odcinającej, szczelnego zamknięcia przepływu oraz możliwości montażu w gruncie.
FAQ
1. Do czego służy zasuwa gwintowana ANWOD DN40 AZ-M-40?
Zasuwa służy do całkowitego otwierania i zamykania przepływu wody w sieciach i instalacjach wodociągowych. Stosowana jest jako armatura odcinająca, umożliwiająca odłączenie wybranego odcinka instalacji podczas konserwacji lub napraw.
2. Czy zasuwa ANWOD DN40 nadaje się do wody pitnej?
Tak. Zasuwa jest przeznaczona do kontaktu z wodą pitną i posiada odpowiedni atest higieniczny. Może być stosowana w sieciach wodociągowych dostarczających wodę przeznaczoną do spożycia.
3. Jakie przyłącza posiada zasuwa ANWOD AZ-M-40?
Model AZ-M-40 posiada dwa gwinty wewnętrzne GW/GW o rozmiarze 1 1/2". Przeznaczony jest do połączenia z elementami instalacji wyposażonymi w odpowiednie gwinty zewnętrzne.
4. Czy zasuwę gwintowaną DN40 można montować bezpośrednio w ziemi?
Tak. Zasuwa została przystosowana do bezpośredniej zabudowy w gruncie. Może być również montowana w studzienkach, komorach wodociągowych oraz instalacjach nadziemnych.
5. Z jakiego materiału wykonana jest zasuwa ANWOD M DN40?
Korpus i pokrywa wykonane są z żeliwa sferoidalnego EN-GJS-500-7. Klin wykonano z mosiądzu MO59 pokrytego gumą NKJ, natomiast trzpień ze stali X20Cr13. Korpus zabezpieczono antykorozyjną powłoką proszkową.
6. Jakie jest maksymalne ciśnienie i temperatura pracy zasuwy?
Zasuwa ANWOD AZ-M-40 przystosowana jest do pracy przy ciśnieniu do 16 bar (PN16) oraz temperaturze wody do 40°C. Parametry te należy uwzględnić podczas doboru armatury do instalacji.
7. Czy zasuwa DN40 może służyć do regulacji przepływu wody?
Nie. Zasuwa jest armaturą odcinającą, przeznaczoną do pracy w położeniu całkowicie otwartym lub zamkniętym. Nie należy wykorzystywać jej do ciągłej regulacji przepływu, ponieważ może to przyspieszyć zużycie elementów zamykających.
8. Czym różni się zasuwa ANWOD AZ-M-40 od AZ-M-40-GZ50?
Model AZ-M-40 posiada przyłącza z gwintem wewnętrznym 1 1/2" po obu stronach. Natomiast AZ-M-40-GZ50 wyposażony jest w gwint wewnętrzny 1 1/2" oraz gwint zewnętrzny 2". Wybór odpowiedniego wariantu zależy od rodzaju i rozmiaru połączeń w instalacji wodociągowej.
