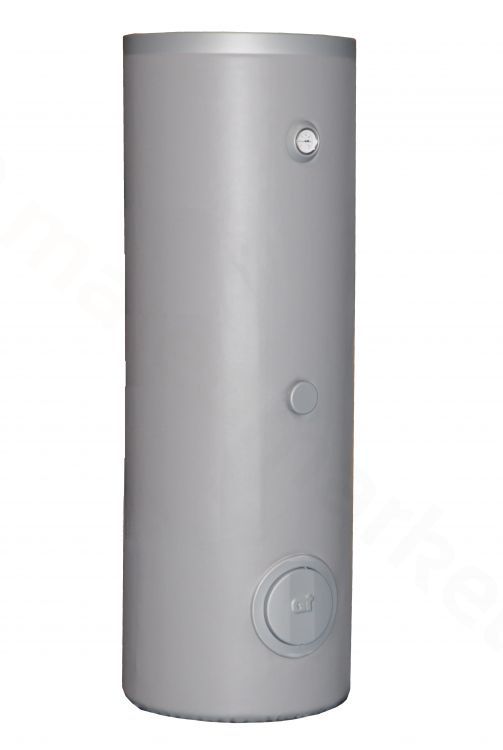

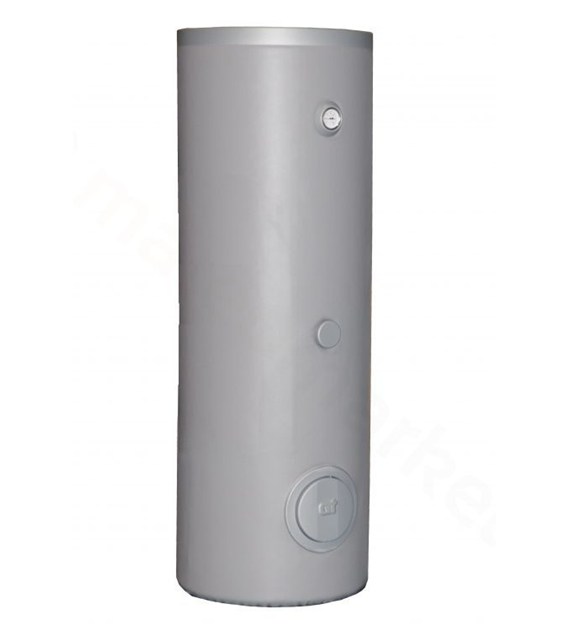

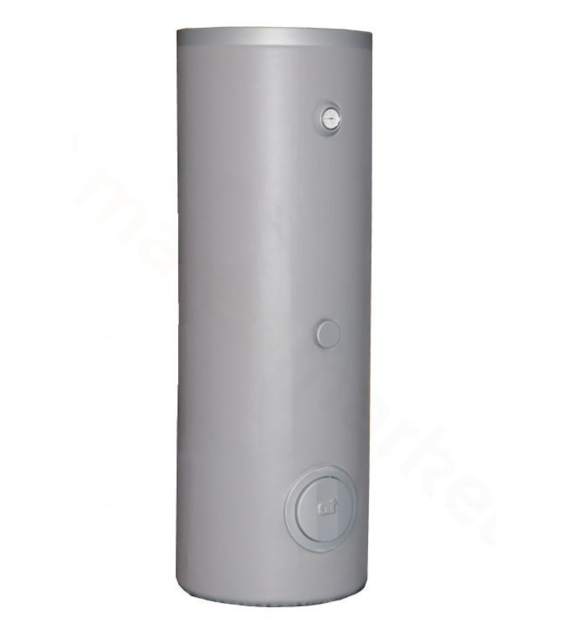

Wymiennik z dwiema wężownicami spiralnymi SGW(S)B Tower Biwal Slim 200 l, stojący, poliuretan, skay
ZALETY PRODUKTU:
- Tylko 60 cm średnicy
- Wymienniki c.w.u. z dwiema wężownicami (biwalentny) do podgrzewania wody użytkowej, np. poprzez kocioł c.o. i kolektory słoneczne
- Współpraca z każdym typem kotła: olejowym, gazowym, węglowym itd.
- Możliwość montażu kompletu elektrycznego GE
- Termometr w standardzie
- Najwyższej jakości emalia ceramiczna EXTRA GLASS®
- Dodatkowe zabezpieczenie anodą magnezową
DANE TECHNICZNE:
- Pojemność magazynowa: 199 l
- ErP klasa efektywności energetycznej: C
- Maksymalne ciśnienie pracy zbiornika: 1,0 MPa
- Maksymalne ciśnienie pracy wężownicy: 1,6 MPa
- Maksymalna temperatura pracy zbiornika: 95°C
- Maksymalna temperatura pracy wężownicy: 110°C
- Powierzchnia wężownicy I: 0,8 m2
- Pojemność wężownicy I: 5,6 l
- Moc wężownicy I (70/10/45°): 21,4 kW
- Wydajność wężownicy I (70/10/45°): 526 l/h
- Moc wężownicy I (80/10/45°): 29 kW
- Wydajność wężownicy I (80/10/45°): 714 l/h
- Powierzchnia wężownicy II: 0,6 m2
- Pojemność wężownicy II: 4,2 l
- Moc wężownicy II (70/10/45°C): 14,2 kW
- Wydajność wężownicy II (70/10/45°C): 351 l/h
- Moc wężownicy II (80/10/45°C): 18,8 kW
- Wydajność wężownicy II (80/10/45°C): 465 l/h
- Zapotrzebowanie na wodę grzewczą z kotła c.o.: 2,7 m3/h
- Anoda magnezowa - górna dennica (korek 5/4"): 38 x 400 mm
- Anoda magnezowa - otwór rewizyjny (śruba M8): 38 x 200 mm
- Waga netto: 85 kg
LEGENDA DO RYSUNKU TECHNICZNEGO:
h1 - dopływ zimnej wody (Gw): 1"/140 mm
h2 - powrót z wężownicy I (Gw): 1"/225 mm
h3 - osłona czujnika I (Ø): 1/2"/325 mm
crk - cyrkulacja (Gw): 3/4"/485 mm
h4 - zasilanie wężownicy I (Gw): 1"/585 mm
h5 - powrót z wężownicy II (Gw): 1"/695 mm
h6 - osłona czujnika II (Ø wew. 8 mm): 1/2"/820 mm
h7 - zasilanie wężownicy II (Gw): 1"/945 mm
h8 - odpływ c.w.u. (Gw): 1"/1245 mm
d - średnica wewnętrzna: 500 mm
D - średnica zewnętrzna: 600 mm
L - wysokość: 1315 mm
