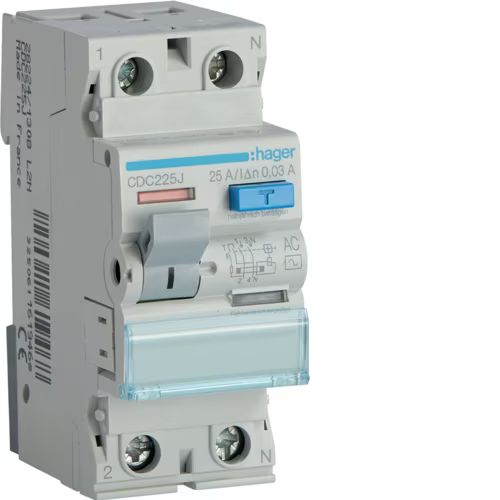

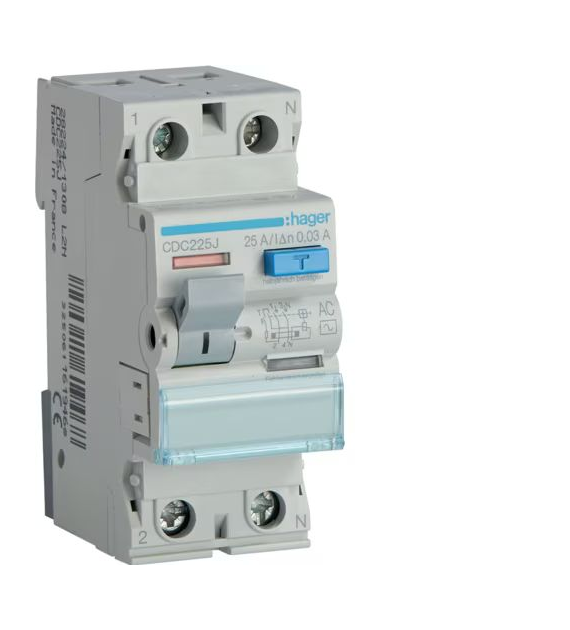

Wyłącznik różnicowoprądowy HAGER CDC225J – 25 A, 30 mA, 2P (1P+N), typ AC
Opis ogólny
Wyłącznik różnicowoprądowy HAGER CDC225J to niezawodne zabezpieczenie instalacji elektrycznej, chroniące przed porażeniem prądem i skutkami zwarć doziemnych. Przeznaczony do pracy w jedno- lub dwubiegunowych obwodach prądu przemiennego, wyłącznik ten cechuje się prądem znamionowym 25 A i czułością różnicową 30 mA, co zapewnia wysoki poziom bezpieczeństwa użytkowników oraz urządzeń.
Model CDC225J to typ AC – wykrywa upływy prądu przemiennego sinusoidalnego. Dzięki kompaktowym wymiarom i montażowi na standardowej szynie DIN, idealnie sprawdzi się w rozdzielnicach domowych i przemysłowych. Zastosowanie wysokiej klasy materiałów oraz trwała konstrukcja zapewniają długą żywotność i niezawodność działania w różnych warunkach temperaturowych.
Najważniejsze cechy
2-biegunowy (1P+N)
Prąd znamionowy: 25 A
Prąd różnicowy: 30 mA
Typ AC – do prądu przemiennego
Wysoka odporność mechaniczna i elektryczna (do 4000 cykli)
Montaż na szynie DIN – 2 moduły
Wysoka odporność na temperatury – do 70°C
Klasa szczelności: IP20
Zaciski śrubowe i biconnect – szybki i pewny montaż
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Marka | HAGER |
| Model | CDC225J |
| Typ | Wyłącznik różnicowoprądowy |
| Liczba biegunów | 2 (1P+N) |
| Prąd znamionowy | 25 A |
| Prąd różnicowy | 30 mA |
| Typ różnicówki | AC |
| Napięcie znamionowe | 230 V AC |
| Napięcie izolacji | 500 V |
| Napięcie udarowe | 4000 V |
| Częstotliwość | 50 Hz |
| Znamionowy prąd zwarciowy | 6 kA |
| Zdolność wyłączania różnicowego Idm | 1,5 kA |
| Straty mocy | 2,32 W |
| Klasa ochrony | IP20 |
| Typ montażu | Szyna DIN |
| Liczba modułów | 2 |
| Wysokość | 83 mm |
| Szerokość | 35 mm |
| Głębokość | 70 mm |
| Wytrzymałość mechaniczna | 4000 cykli |
| Wytrzymałość elektryczna | 2000 cykli |
| Zakres przekrojów przewodów (litych) | 1–25 mm² |
| Zakres przekrojów przewodów (elastycznych) | 1–16 mm² |
| Maks. wysokość pracy n.p.m. | 2000 m |
Zastosowanie
Instalacje domowe i mieszkaniowe
Rozdzielnice przemysłowe i komercyjne
Zabezpieczenie obwodów gniazd i oświetlenia
Ochrona przed porażeniem prądem i zwarciem doziemnym
Dlaczego warto wybrać ten model
Niezawodne zabezpieczenie klasy HAGER
Wysoka jakość wykonania i trwałość
Pełna zgodność z normą EN61008-1
Prosty montaż i bezpieczne podłączenie
Stabilne działanie w szerokim zakresie temperatur
FAQ – najczęściej zadawane pytania
1. Czy ten wyłącznik nadaje się do zastosowań domowych?
Tak, idealnie sprawdzi się w domowych instalacjach elektrycznych.
2. Czy obsługuje jednocześnie fazę i neutralny?
Tak, to model 1P+N – obsługuje przewód fazowy i neutralny.
3. Czy wyłącznik można zamontować na szynie DIN?
Tak, produkt jest przeznaczony do standardowego montażu na szynie DIN (2 moduły).
4. Jaki typ prądu wykrywa?
Typ AC – reaguje na prądy upływowe o przebiegu sinusoidalnym.
5. Czy można go stosować w instalacjach zewnętrznych?
Tak, pod warunkiem zamontowania w odpowiedniej, hermetycznej obudowie (np. IP65).
