Opis produktu

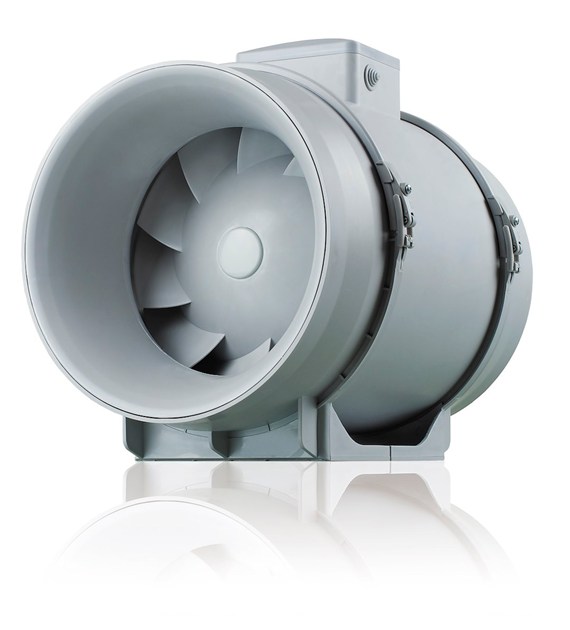

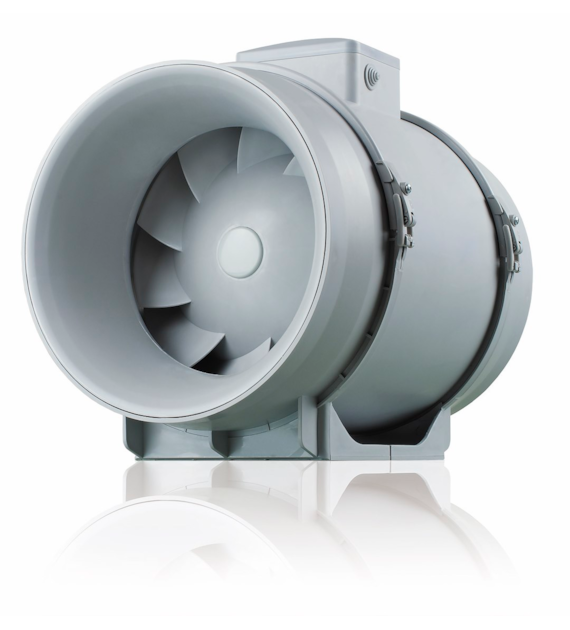

VENTS TT PRO 250 to kanałowy wentylator o przepływie mieszanym przeznaczony do okrągłych kanałów wentylacyjnych o średnicy 250 mm. Model stosowany jest w instalacjach nawiewno-wywiewnych, w których wymagana jest wysoka wydajność, odpowiedni spręż oraz stabilny przepływ powietrza.
Obudowa i wirnik wykonane są z wysokogatunkowego tworzywa sztucznego ABS, które zapewnia trwałość mechaniczną oraz odporność w typowych warunkach pracy instalacji wentylacyjnej. Wentylator posiada jednofazowy silnik na łożyskach kulkowych, dwa biegi pracy oraz zabezpieczenie termiczne chroniące silnik przed przeciążeniem. Dane opracowano na podstawie załączonej karty katalogowej producenta.
Najważniejsze cechy
Wentylator kanałowy o przepływie mieszanym do systemów okrągłych
Średnica przyłącza 250 mm
Wydajność maksymalna 1400 m3/h
Zasilanie jednofazowe 230 V
Dwa poziomy obrotów silnika
Obudowa i wirnik wykonane z tworzywa ABS
Silnik na łożyskach kulkowych
Zabezpieczenie termiczne silnika
Klasa ochrony IP X4
Możliwość montażu pod dowolnym kątem względem osi wentylatora
Kompaktowa konstrukcja z płaską płytą montażową
Demontowany blok silnika z wirnikiem i skrzynką zaciskową
Możliwość regulacji prędkości za pomocą odpowiedniego regulatora
Przystosowany do transportu powietrza o temperaturze do 60°C
Parametry techniczne
Producent: VENTS
Seria: TT PRO
Model: TT PRO 250
Typ: wentylator kanałowy o przepływie mieszanym
Średnica kanału: 250 mm
Średnica przyłącza ØD: 247 mm
Zasilanie: 1~ 230 V
Moc minimalna: 125 W
Moc maksymalna: 177 W
Pobór prądu minimalny: 0,54 A
Pobór prądu maksymalny: 0,79 A
Wydajność minimalna: 1110 m3/h
Wydajność maksymalna: 1400 m3/h
Obroty minimalne: 1955 min-1
Obroty maksymalne: 2440 min-1
Poziom hałasu minimalny: 47 dB(A) / 3 m
Poziom hałasu maksymalny: 55 dB(A) / 3 m
Maksymalna temperatura pracy: 60°C
Klasa ochrony silnika: IP X4
Materiał obudowy: tworzywo sztuczne ABS
Materiał wirnika: tworzywo sztuczne ABS
Liczba prędkości: 2
Wymiar B: 287 mm
Wymiar H: 323 mm
Wymiar L: 383 mm
Waga: 7,8 kg
Zastosowanie
Wentylacja nawiewna i wywiewna w budynkach mieszkalnych
Wentylacja pomieszczeń biurowych
Wentylacja lokali użytkowych i usługowych
Wentylacja magazynów oraz zapleczy technicznych
Instalacje wentylacji mechanicznej w kanałach okrągłych
Systemy wymagające wysokiego przepływu powietrza
Modernizacja instalacji wentylacyjnych fi 250 mm
Wentylacja obiektów użyteczności publicznej
Instalacje z możliwością pracy równoległej w celu zwiększenia wydajności
Kompatybilność
Okrągłe kanały wentylacyjne fi 250 mm
Systemy wentylacji nawiewno-wywiewnej
Instalacje wentylacji mechanicznej
Kanały wentylacyjne metalowe i z tworzywa o odpowiedniej średnicy
Regulatory stopniowe wydajności
Płynne regulatory tyrystorowe
Zestawy do połączenia równoległego TTP
Zestawy do połączenia szeregowego TTS
Informacje dla instalatora
Wentylator może być montowany pod dowolnym kątem względem osi wentylatora. Obudowa wykonana jest na płaskiej płycie montażowej, dzięki czemu urządzenie można przymocować bezpośrednio do podłoża, ściany lub sufitu. Model może być instalowany na początku, w środku albo na końcu systemu wentylacyjnego.
Blok silnika z wirnikiem oraz skrzynką zaciskową jest mocowany do obudowy za pomocą specjalnych klamer z zatrzaskami. Takie rozwiązanie ułatwia serwis, czyszczenie i dostęp do zespołu silnika bez konieczności ingerencji w cały układ kanałów. Przyłączenie elektryczne należy wykonać zgodnie z dokumentacją techniczno-ruchową i schematem producenta.
Najczęstsze błędy przy doborze
Dobór niewłaściwej średnicy kanału: model TT PRO 250 należy stosować w instalacjach fi 250 mm.
Nieuwzględnienie oporów instalacji: kolana, redukcje, kratki, tłumiki i długie odcinki kanałów mogą zmniejszyć rzeczywisty przepływ powietrza.
Wybór zbyt małej wydajności: przed zakupem należy sprawdzić wymaganą wymianę powietrza dla danego pomieszczenia lub strefy.
Brak dostępu serwisowego: podczas montażu trzeba pozostawić miejsce na demontaż bloku silnika i okresowe czyszczenie.
Nieprawidłowe podłączenie regulatora: regulator prędkości powinien być dobrany i podłączony zgodnie z zaleceniami producenta.
Praca z powietrzem o zbyt wysokiej temperaturze: wentylator przeznaczony jest do transportu powietrza o temperaturze do 60°C.
Dlaczego warto wybrać ten model
VENTS TT PRO 250 zapewnia wysoką wydajność do 1400 m3/h przy zasilaniu jednofazowym 230 V.
Dwa biegi pracy pozwalają dopasować przepływ powietrza do aktualnych wymagań instalacji.
Obudowa z ABS i silnik na łożyskach kulkowych dobrze sprawdzają się w eksploatacji wentylacyjnej.
Konstrukcja z demontowanym blokiem silnika ułatwia serwis i skraca czas obsługi instalacji.
Możliwość montażu w różnych pozycjach pozwala dopasować wentylator do przebiegu kanałów wentylacyjnych.
FAQ
Czy VENTS TT PRO 250 pasuje do kanału fi 250 mm?
Tak. Model TT PRO 250 jest przeznaczony do okrągłych kanałów wentylacyjnych fi 250 mm.
Jaka jest maksymalna wydajność wentylatora TT PRO 250?
Maksymalna wydajność wentylatora wynosi 1400 m3/h.
Czy wentylator ma dwa biegi pracy?
Tak. Wentylator posiada dwa poziomy obrotów: minimalny i maksymalny.
Czy można zastosować regulator prędkości?
Tak. Wentylator może współpracować z regulatorem stopniowym wydajności lub płynnym regulatorem tyrystorowym, zgodnie z zaleceniami producenta.
Czy wentylator można zamontować na suficie?
Tak. Konstrukcja z płaską płytą montażową umożliwia montaż do sufitu, ściany lub stabilnego podłoża.
Czy TT PRO 250 nadaje się do instalacji nawiewnej i wywiewnej?
Tak. Wentylatory serii TT PRO są przeznaczone do nawiewno-wywiewnych systemów wentylacji.
