Opis produktu

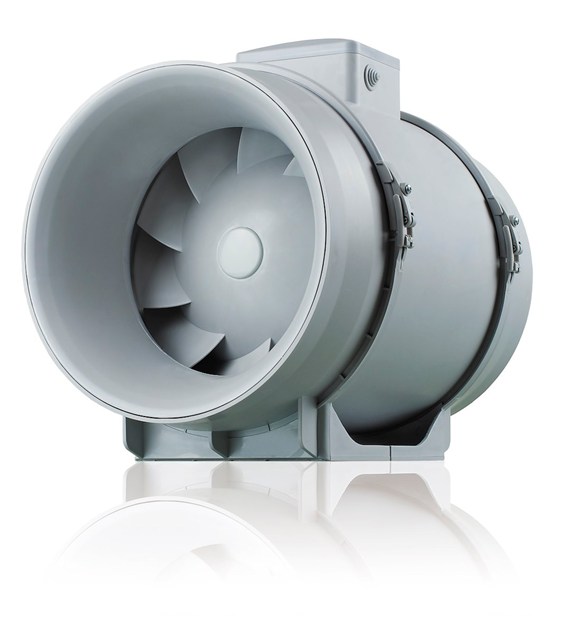

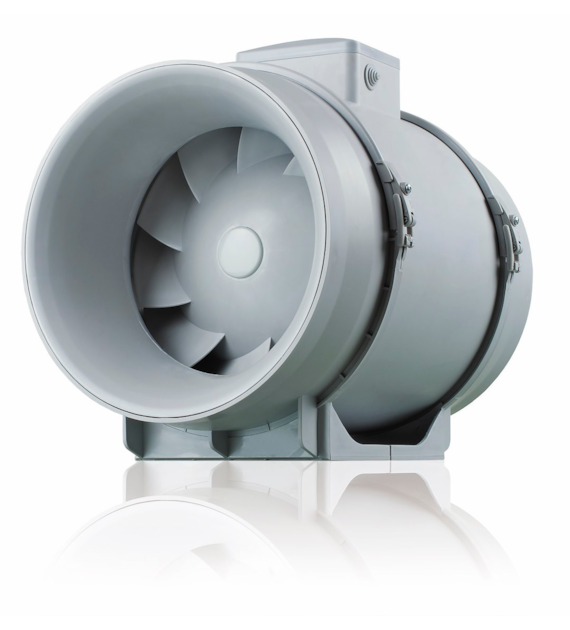

VENTS TT PRO 200 to kanałowy wentylator o przepływie mieszanym przeznaczony do okrągłych kanałów wentylacyjnych o średnicy 200 mm. Model stosowany jest w systemach nawiewno-wywiewnych wymagających wysokiego sprężu, silnego strumienia powietrza oraz ograniczonego poziomu hałasu.
Obudowa i wirnik wykonane są z wysokogatunkowego tworzywa ABS o dużej trwałości mechanicznej. Wentylator wyposażony jest w jednofazowy silnik na łożyskach kulkowych, dwa biegi pracy oraz zabezpieczenie termiczne chroniące silnik przed przeciążeniem. Dane opracowano na podstawie załączonej karty katalogowej producenta.
Najważniejsze cechy
Wentylator kanałowy o przepływie mieszanym do systemów okrągłych
Średnica przyłącza 200 mm
Wydajność maksymalna 1040 m3/h
Zasilanie jednofazowe 230 V
Dwa poziomy obrotów silnika
Obudowa i wirnik z tworzywa ABS
Silnik na łożyskach kulkowych
Zabezpieczenie termiczne silnika
Klasa ochrony IP X4
Możliwość montażu pod dowolnym kątem względem osi wentylatora
Kompaktowa konstrukcja z płaską płytą montażową
Demontowany blok silnika z wirnikiem bez ingerencji w kanał wentylacyjny
Możliwość regulacji prędkości za pomocą odpowiedniego regulatora
Przystosowany do transportu powietrza o temperaturze do 60°C
Parametry techniczne
Producent: VENTS
Seria: TT PRO
Model: TT PRO 200
Typ: wentylator kanałowy o przepływie mieszanym
Średnica kanału: 200 mm
Średnica przyłącza ØD: 199 mm
Zasilanie: 1~ 230 V
Moc minimalna: 76 W
Moc maksymalna: 108 W
Pobór prądu minimalny: 0,34 A
Pobór prądu maksymalny: 0,48 A
Wydajność minimalna: 830 m3/h
Wydajność maksymalna: 1040 m3/h
Obroty minimalne: 1915 min-1
Obroty maksymalne: 2380 min-1
Poziom hałasu minimalny: 45 dB(A) / 3 m
Poziom hałasu maksymalny: 52 dB(A) / 3 m
Maksymalna temperatura pracy: 60°C
Klasa ochrony silnika: IP X4
Materiał obudowy: tworzywo sztuczne ABS
Materiał wirnika: tworzywo sztuczne ABS
Liczba prędkości: 2
Wymiar B: 239 mm
Wymiar H: 261 mm
Wymiar L: 295,5 mm
Waga: 3,95 kg
Zastosowanie
Wentylacja nawiewna i wywiewna w budynkach mieszkalnych
Wentylacja pomieszczeń biurowych
Wentylacja lokali usługowych i użytkowych
Wentylacja magazynów i zapleczy technicznych
Instalacje wentylacji mechanicznej w kanałach okrągłych
Systemy wymagające większej wydajności przepływu powietrza
Modernizacja instalacji wentylacyjnych fi 200 mm
Wentylacja obiektów użyteczności publicznej
Kompatybilność
Okrągłe kanały wentylacyjne fi 200 mm
Systemy wentylacji nawiewno-wywiewnej
Instalacje wentylacji mechanicznej
Kanały wentylacyjne metalowe i z tworzywa o odpowiedniej średnicy
Regulatory stopniowe wydajności
Płynne regulatory tyrystorowe
Zestawy do połączenia równoległego TTP
Zestawy do połączenia szeregowego TTS
Informacje dla instalatora
Wentylator może być montowany pod dowolnym kątem względem osi wentylatora. Płaska płyta montażowa pozwala zamocować urządzenie bezpośrednio do podłoża, ściany lub sufitu. Model może pracować na początku, w środku albo na końcu systemu wentylacyjnego.
Blok silnika z wirnikiem oraz skrzynką zaciskową jest mocowany do obudowy za pomocą klamer z zatrzaskami, co ułatwia demontaż i serwis bez konieczności rozbierania całej instalacji kanałowej. Przyłączenie elektryczne należy wykonać zgodnie z instrukcją oraz schematem elektrycznym w dokumentacji techniczno-ruchowej producenta.
Najczęstsze błędy przy doborze
Dobór niewłaściwej średnicy kanału: model TT PRO 200 należy stosować z instalacją fi 200 mm.
Nieuwzględnienie oporów instalacji: kolana, długie odcinki kanałów, kratki i filtry mogą obniżyć rzeczywisty przepływ powietrza.
Wybór zbyt małej wydajności: przed zakupem należy sprawdzić wymaganą wymianę powietrza dla pomieszczenia.
Brak dostępu serwisowego: przy montażu trzeba przewidzieć miejsce na obsługę i demontaż bloku silnika.
Nieprawidłowe podłączenie regulatora: regulator prędkości należy dobrać i podłączyć zgodnie z zaleceniami producenta.
Praca z powietrzem o zbyt wysokiej temperaturze: wentylator jest przeznaczony do transportu powietrza o temperaturze do 60°C.
Dlaczego warto wybrać ten model
VENTS TT PRO 200 zapewnia wysoką wydajność do 1040 m3/h przy zasilaniu jednofazowym 230 V.
Dwa biegi pracy pozwalają dopasować wydajność wentylatora do potrzeb instalacji.
Obudowa z ABS oraz silnik na łożyskach kulkowych dobrze sprawdzają się w ciągłej pracy wentylacyjnej.
Konstrukcja z demontowanym blokiem silnika ułatwia konserwację i skraca czas serwisu.
Możliwość montażu w różnych pozycjach pozwala łatwiej dopasować wentylator do przebiegu kanałów.
FAQ
Czy VENTS TT PRO 200 pasuje do kanału fi 200 mm?
Tak. Model TT PRO 200 jest przeznaczony do okrągłych kanałów wentylacyjnych fi 200 mm.
Jaka jest maksymalna wydajność wentylatora TT PRO 200?
Maksymalna wydajność tego modelu wynosi 1040 m3/h.
Czy wentylator ma dwa biegi pracy?
Tak. Wentylator posiada dwa poziomy obrotów: minimalny i maksymalny.
Czy można zastosować regulator prędkości?
Tak. Można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy, zgodnie z zaleceniami producenta.
Czy wentylator można zamontować na suficie?
Tak. Obudowa z płaską płytą montażową umożliwia montaż do ściany, sufitu lub stabilnego podłoża.
Czy TT PRO 200 nadaje się do pracy w systemie nawiewnym i wywiewnym?
Tak. Wentylatory serii TT PRO są przeznaczone do nawiewno-wywiewnych systemów wentylacji.
