Opis produktu

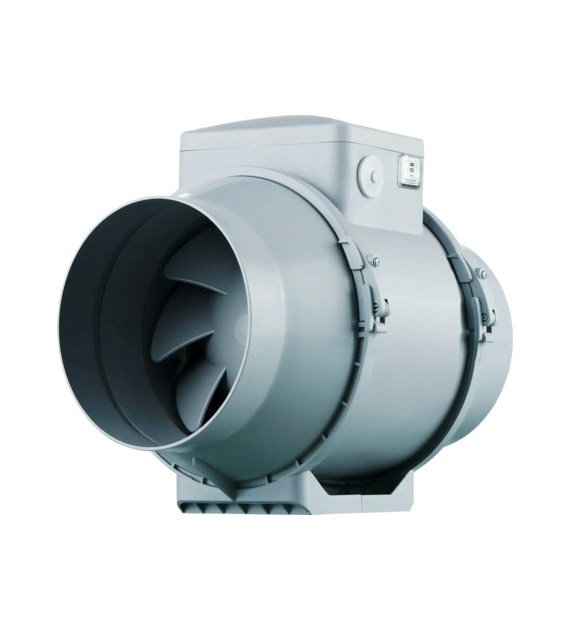

VENTS TT PRO 150 to kanałowy wentylator o przepływie mieszanym przeznaczony do okrągłych kanałów wentylacyjnych o średnicy 150 mm. Model stosowany jest w systemach nawiewno-wywiewnych, w których wymagana jest dobra wydajność, odpowiedni spręż oraz stosunkowo niski poziom hałasu.
Obudowa oraz wirnik wykonane są z wysokogatunkowego tworzywa ABS, odpornego mechanicznie i przystosowanego do pracy w instalacjach wentylacyjnych. Wentylator wyposażony jest w jednofazowy silnik na łożyskach kulkowych z dwoma prędkościami obrotowymi oraz zabezpieczeniem termicznym. Dane opracowano na podstawie załączonej karty katalogowej producenta.
Najważniejsze cechy
Wentylator kanałowy o przepływie mieszanym do systemów okrągłych
Średnica przyłącza 150 mm
Wydajność maksymalna 565 m3/h
Zasilanie jednofazowe 230 V
Dwa biegi pracy silnika
Obudowa i wirnik z tworzywa ABS
Silnik na łożyskach kulkowych
Zabezpieczenie termiczne silnika
Klasa ochrony IP X4
Możliwość montażu pod dowolnym kątem względem osi wentylatora
Demontowany blok silnika z wirnikiem bez ingerencji w kanał wentylacyjny
Możliwość zastosowania regulatora prędkości
Przystosowany do transportu powietrza o temperaturze do 60°C
Parametry techniczne
Producent: VENTS
Seria: TT PRO
Model: TT PRO 150
Typ: wentylator kanałowy o przepływie mieszanym
Średnica kanału: 150 mm
Średnica przyłącza ØD: 148 mm
Zasilanie: 1~ 230 V
Moc minimalna: 42 W
Moc maksymalna: 50 W
Pobór prądu minimalny: 0,19 A
Pobór prądu maksymalny: 0,22 A
Wydajność minimalna: 415 m3/h
Wydajność maksymalna: 565 m3/h
Obroty minimalne: 1940 min-1
Obroty maksymalne: 2620 min-1
Poziom hałasu minimalny: 37 dB(A) / 3 m
Poziom hałasu maksymalny: 46 dB(A) / 3 m
Maksymalna temperatura pracy: 60°C
Klasa ochrony silnika: IP X4
Materiał obudowy: tworzywo sztuczne ABS
Materiał wirnika: tworzywo sztuczne ABS
Liczba prędkości: 2
Wymiar B: 220,1 mm
Wymiar H: 247 mm
Wymiar L: 289 mm
Waga: 3 kg
Zastosowanie
Wentylacja nawiewna i wywiewna w budynkach mieszkalnych
Wentylacja łazienek i pomieszczeń sanitarnych
Wentylacja pomieszczeń biurowych
Wentylacja pomieszczeń użytkowych
Instalacje wentylacyjne w budynkach zbiorowego zamieszkania
Instalacje wentylacyjne w obiektach użyteczności publicznej
Systemy wymagające większego sprężu niż w typowych wentylatorach osiowych
Modernizacja istniejących kanałów wentylacyjnych fi 150 mm
Kompatybilność
Okrągłe kanały wentylacyjne fi 150 mm
Systemy nawiewno-wywiewne
Instalacje wentylacji mechanicznej
Kanały wentylacyjne z tworzywa i metalu o odpowiedniej średnicy
Regulatory stopniowe wydajności
Regulatory tyrystorowe do regulacji prędkości
Zestawy do połączenia równoległego TTP
Zestawy do połączenia szeregowego TTS
Informacje dla instalatora
Wentylator może być montowany pod dowolnym kątem względem osi pracy. Płaska płyta montażowa umożliwia przymocowanie urządzenia bezpośrednio do podłoża, ściany lub sufitu. Urządzenie może pracować na początku, w środku albo na końcu systemu wentylacyjnego.
Blok silnika z wirnikiem i skrzynką zaciskową jest mocowany do obudowy za pomocą klamer z zatrzaskami, co ułatwia serwis i czyszczenie bez konieczności demontażu całego odcinka instalacji. Przyłączenie elektryczne należy wykonać zgodnie z dokumentacją techniczno-ruchową i schematem elektrycznym producenta.
Najczęstsze błędy przy doborze
Dobór niewłaściwej średnicy kanału: należy dopasować wentylator do instalacji fi 150 mm.
Pomijanie wymaganej wydajności: przed zakupem warto sprawdzić kubaturę pomieszczenia i wymagany strumień powietrza.
Brak uwzględnienia oporów instalacji: długie kanały, kolana i kratki zwiększają opór przepływu.
Montaż bez dostępu serwisowego: należy zapewnić możliwość demontażu bloku silnika i czyszczenia wentylatora.
Nieprawidłowe podłączenie regulatora: regulator należy podłączać zgodnie z zaleceniami producenta, do odpowiedniego zacisku silnika.
Stosowanie w zbyt wysokiej temperaturze powietrza: wentylator jest przeznaczony do transportu powietrza o temperaturze do 60°C.
Dlaczego warto wybrać ten model
VENTS TT PRO 150 łączy wysoką wydajność do 565 m3/h z kompaktową konstrukcją do kanałów fi 150 mm.
Dwa biegi pracy ułatwiają dopasowanie wydajności do potrzeb instalacji.
Obudowa z ABS oraz silnik na łożyskach kulkowych sprawdzają się w stałej eksploatacji wentylacyjnej.
Możliwość montażu w różnych pozycjach ułatwia zastosowanie wentylatora w nowych i modernizowanych instalacjach.
Demontowany zespół silnika upraszcza konserwację bez rozbierania całego systemu kanałów.
FAQ
Czy VENTS TT PRO 150 pasuje do kanału fi 150 mm?
Tak. Wentylator jest przeznaczony do okrągłych kanałów wentylacyjnych o średnicy 150 mm.
Czy wentylator ma dwa biegi pracy?
Tak. Model TT PRO 150 ma jednofazowy silnik z dwoma prędkościami obrotowymi.
Jaka jest maksymalna wydajność tego wentylatora?
Maksymalna wydajność modelu TT PRO 150 wynosi 565 m3/h.
Czy można regulować prędkość pracy wentylatora?
Tak. Wentylator może współpracować z regulatorem stopniowym lub płynnym regulatorem tyrystorowym, zgodnie z zaleceniami producenta.
Czy wentylator można zamontować na suficie?
Tak. Konstrukcja z płaską płytą montażową umożliwia montaż do ściany, sufitu lub innego stabilnego podłoża.
Czy model nadaje się do łazienki?
Tak, może być stosowany w instalacjach wentylacyjnych łazienek, pod warunkiem poprawnego montażu oraz wykonania instalacji elektrycznej zgodnie z obowiązującymi zasadami i dokumentacją producenta.
