Opis produktu

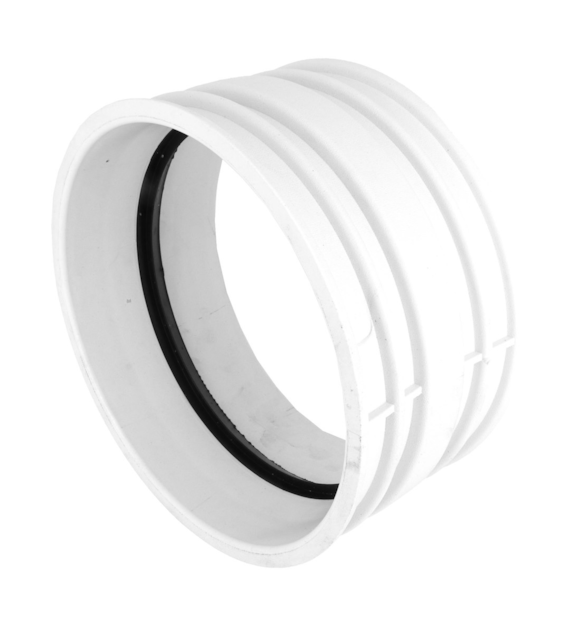

Tuleja ochronna, przejście stropowe i murowe FI 110 mm, L=240 mm DES 01.018.007 to element instalacyjny przeznaczony do wykonywania szczelnych przejść rur kanalizacyjnych przez ściany fundamentowe, przegrody betonowe, murowane oraz stropy budynków. Umożliwia przeprowadzenie przewodu kanalizacyjnego przez konstrukcję budowlaną, zabezpieczając miejsce przejścia przed przenikaniem wody, wilgoci oraz uszkodzeniami mechanicznymi.
Przejście murowe DES FI 110 mm znajduje zastosowanie w instalacjach kanalizacji sanitarnej i zewnętrznej, szczególnie podczas wykonywania przepustów przez fundamenty budynków oraz ściany studni betonowych.
Tuleja wyposażona jest w uszczelkę, która umożliwia uszczelnienie połączenia pomiędzy rurą kanalizacyjną a elementem przepustowym. Długość 240 mm pozwala na wykonanie dłuższego przejścia instalacyjnego niż w przypadku standardowych tulei o długości 110 mm.
Najważniejsze cechy i zalety:
Średnica FI 110 mm – przeznaczona do wykonywania przejść instalacyjnych dla rur kanalizacyjnych o średnicy zewnętrznej 110 mm.
Długość 240 mm – umożliwia zastosowanie w grubszych przegrodach budowlanych oraz wykonanie dłuższego odcinka przepustu.
Uszczelka ochronna – umożliwia wykonanie szczelnego połączenia pomiędzy rurą kanalizacyjną a tuleją.
Ochrona przed wodą gruntową – pomaga ograniczyć przenikanie wody i wilgoci przez miejsce przejścia instalacji.
Zabezpieczenie przewodu kanalizacyjnego – oddziela rurę od materiału konstrukcyjnego ściany, fundamentu lub stropu.
Zastosowanie w ścianach fundamentowych – umożliwia wykonywanie przepustów kanalizacyjnych podczas budowy i modernizacji budynków.
Możliwość montażu w studniach betonowych – pozwala wykonać uszczelnione wprowadzenie przewodu kanalizacyjnego do studni.
Prosta konstrukcja – ułatwia osadzenie tulei w przygotowanym otworze lub podczas wykonywania przegrody budowlanej.
Zastosowanie w kanalizacji zewnętrznej – sprawdza się przy wykonywaniu przyłączy i przewodów kanalizacyjnych.
Parametry techniczne:
Producent: DES
Numer katalogowy: 01.018.007
Rodzaj produktu: tuleja ochronna, przejście stropowe i murowe
Średnica nominalna: FI 110 mm
Średnica współpracującej rury: 110 mm
Długość tulei: 240 mm
Przeznaczenie: instalacje kanalizacyjne
Element uszczelniający: uszczelka
Zastosowanie: przejścia przez ściany fundamentowe, stropy, przegrody betonowe i murowane oraz ściany studni kanalizacyjnych
Zastosowanie tulei ochronnej DES FI 110 mm
Przejście murowe DES 01.018.007 przeznaczone jest do wykonywania przepustów instalacyjnych dla rur kanalizacyjnych o średnicy 110 mm. Produkt znajduje zastosowanie podczas budowy nowych instalacji oraz modernizacji istniejących przewodów kanalizacyjnych.
Najważniejsze zastosowania:
Wykonywanie przejść rur kanalizacyjnych przez ściany fundamentowe.
Przeprowadzanie przewodów kanalizacyjnych przez przegrody betonowe i murowane.
Wykonywanie przepustów instalacyjnych przez stropy.
Wprowadzanie rur kanalizacyjnych FI 110 mm do studni betonowych.
Zabezpieczanie miejsc przejścia instalacji przez konstrukcję budynku.
Wykonywanie przyłączy kanalizacyjnych i instalacji kanalizacji zewnętrznej.
Modernizacja i naprawa istniejących przejść instalacyjnych.
Montaż przejścia murowego DES FI 110 mm
Przed montażem należy sprawdzić średnicę zewnętrzną rury kanalizacyjnej, grubość przegrody oraz wymagany sposób uszczelnienia przepustu.
Tuleję należy stabilnie osadzić w odpowiednio przygotowanym otworze lub przewidzieć jej położenie podczas wykonywania konstrukcji betonowej. Następnie przez przejście przeprowadza się rurę kanalizacyjną o średnicy 110 mm, zwracając uwagę na prawidłowe ułożenie uszczelki.
Podczas montażu należy zadbać o czystość powierzchni uszczelniających, odpowiednie ustawienie przewodu oraz szczelne połączenie tulei z materiałem przegrody budowlanej.
W przypadku przejść przez fundamenty narażone na działanie wody gruntowej należy uwzględnić sposób połączenia tulei z hydroizolacją budynku. W miejscach występowania ciśnienia hydrostatycznego konieczne jest zastosowanie rozwiązania o odpowiednio potwierdzonej wodoszczelności.
Tuleja ochronna DES FI 110 mm, L=240 mm to praktyczny element do wykonywania przejść kanalizacyjnych przez fundamenty, ściany, stropy i studnie betonowe. Dzięki wydłużonej konstrukcji oraz zastosowaniu uszczelki umożliwia wykonanie odpowiednio zabezpieczonego przepustu instalacyjnego, pomagając ograniczyć przenikanie wilgoci w miejscu przejścia rury przez przegrodę budowlaną.
FAQ
1. Do czego służy tuleja ochronna DES FI 110 mm, L=240 mm?
Tuleja ochronna DES służy do wykonywania przejść rur kanalizacyjnych przez ściany fundamentowe, przegrody betonowe, murowane oraz stropy. Umożliwia zabezpieczenie i uszczelnienie miejsca przejścia przewodu przez konstrukcję budowlaną.
2. Do jakiej średnicy rury pasuje przejście murowe DES 01.018.007?
Tuleja przeznaczona jest do rur kanalizacyjnych o średnicy zewnętrznej 110 mm. Przed montażem należy sprawdzić wymiary przewodu oraz prawidłowe dopasowanie rury do elementu uszczelniającego.
3. Czy tuleja DES FI 110 mm posiada uszczelkę?
Tak. Przejście murowe wyposażone jest w uszczelkę, która umożliwia uszczelnienie połączenia pomiędzy rurą kanalizacyjną a tuleją. Pomaga ograniczyć przedostawanie się wody gruntowej do budynku lub studni kanalizacyjnej.
4. Czym różni się tuleja DES FI 110 mm o długości 240 mm od wersji 110 mm?
Podstawową różnicą jest długość elementu. Wersja L=240 mm umożliwia wykonanie dłuższego przepustu i może być stosowana w grubszych przegrodach budowlanych. Tuleja L=110 mm przeznaczona jest do krótszych przejść instalacyjnych. Dobór zależy od grubości ściany i sposobu wykonania przepustu.
5. Czy przejście murowe DES FI 110 mm można zamontować w ścianie fundamentowej?
Tak. Tuleja może być stosowana podczas wykonywania przepustów kanalizacyjnych przez ściany fundamentowe. Należy zapewnić prawidłowe osadzenie elementu oraz odpowiednie połączenie przepustu z hydroizolacją fundamentu.
6. Czy tuleja ochronna DES FI 110 mm nadaje się do studni betonowych?
Tak. Przejście murowe może być wykorzystywane do wprowadzania rur kanalizacyjnych o średnicy 110 mm przez ściany studni betonowych. Uszczelka umożliwia wykonanie szczelnego połączenia pomiędzy rurą a tuleją.
7. Czy tuleja DES FI 110 mm zapewnia szczelność przed wodą gruntową?
Tuleja posiada uszczelkę ograniczającą przenikanie wody przez połączenie z rurą kanalizacyjną. Szczelność całego przepustu zależy również od prawidłowego osadzenia tulei w przegrodzie oraz wykonania hydroizolacji. W przypadku występowania naporu wody gruntowej należy zastosować rozwiązanie o potwierdzonej odporności na ciśnienie hydrostatyczne.
8. Na co zwrócić uwagę przy montażu przejścia murowego DES FI 110 mm, L=240 mm?
Najważniejsze jest dopasowanie tulei do średnicy zewnętrznej rury kanalizacyjnej, stabilne osadzenie elementu w przegrodzie oraz prawidłowe ułożenie uszczelki. Należy również uwzględnić grubość ściany, warunki gruntowo-wodne i sposób połączenia przepustu z izolacją przeciwwilgociową lub przeciwwodną budynku.
