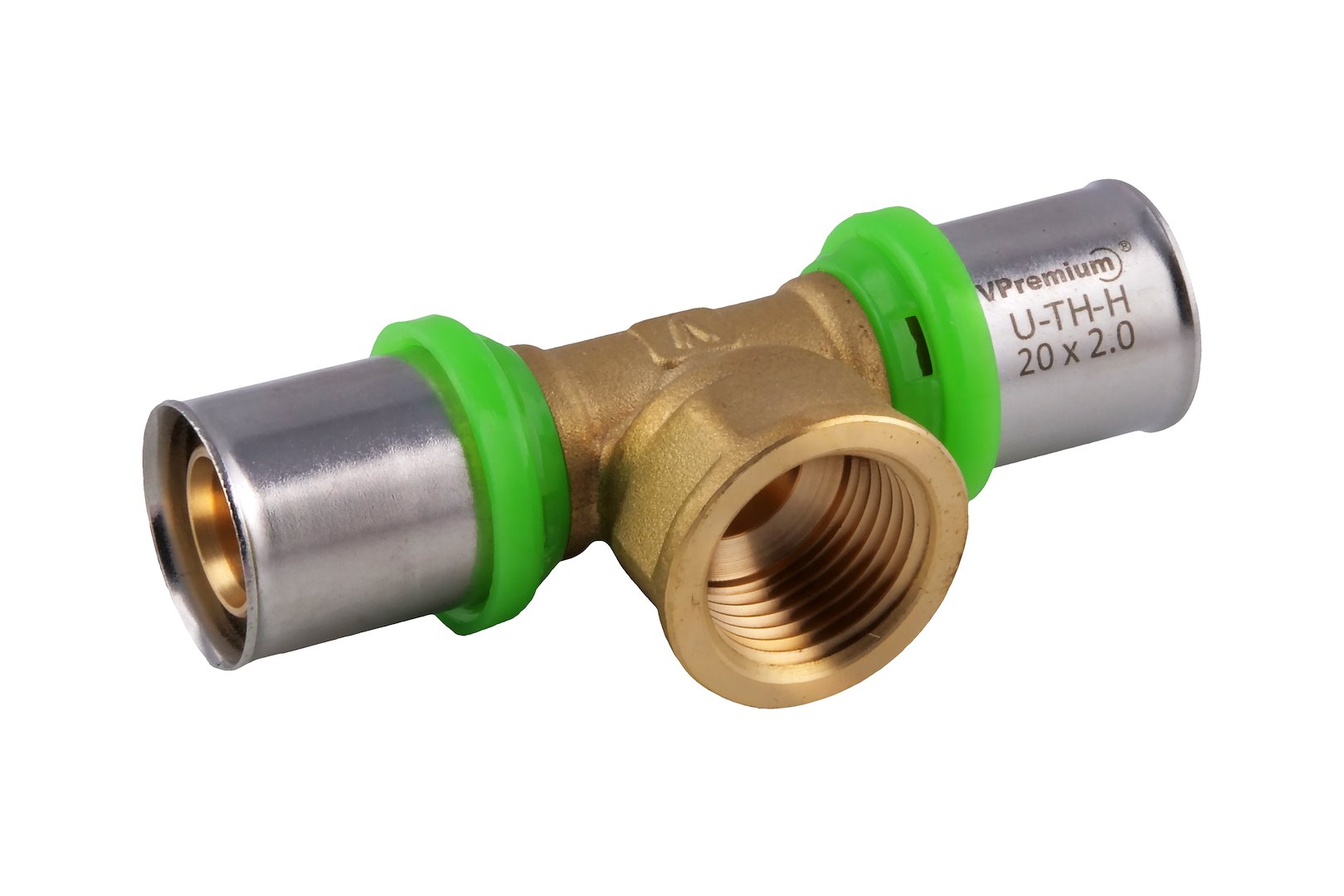

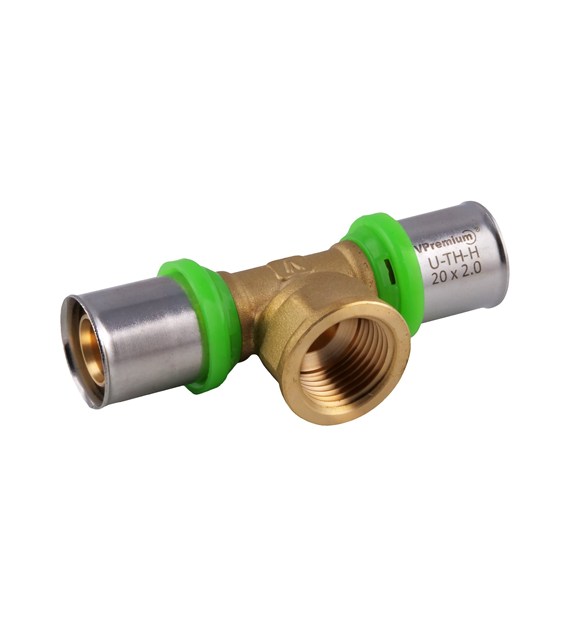

TRÓJNIK Z GWINTEM WEWNĘTRZNYM 20 mm x 1/2" x 20 mm GL-TW2012 VESBO GreenLine
Trójnik z gwintem wewnętrznym 20x1/2"x20 mm to profesjonalna kształtka systemowa VESBO GreenLine, zaprojektowana do tworzenia stabilnych odejść gwintowanych w nitkach instalacyjnych o średnicy 20 mm. Pozwala na bezproblemową integrację rur wielowarstwowych z szeroką gamą armatury i osprzętu o standardowym gwincie 1/2". Dzięki wykonaniu z wysokiej klasy mosiądzu i zastosowaniu precyzyjnego moletowania na gwincie, element ten zapewnia niezawodność połączenia w miejscach, gdzie instalacja zaprasowywana musi połączyć się z elementami wkręcanymi.
Element ten jest integralną częścią systemu zaprasowywanego, który staje się standardem w nowoczesnym budownictwie ze względu na szybkość montażu i eliminację błędów wykonawczych. Jest to rozwiązanie dedykowane dla instalacji o zwiększonym zapotrzebowaniu na przepływ wody (średnica 20 mm), przy zachowaniu standardowego rozmiaru przyłącza armatury (1/2").
Cechy produktu
3-oringowy system uszczelnienia EPDM na obu króćcach 20 mm, gwarantujący szczelność i odporność na procesy starzenia.
System LBP (Leak Before Press) – funkcja bezpieczeństwa, która poprzez kontrolowany wyciek informuje instalatora o braku zaprasowania tulei podczas próby szczelności.
Otwory rewizyjne w stalowych tulejach zaciskowych, umożliwiające natychmiastową weryfikację poprawnego i pełnego wsunięcia rury 20 mm.
Brak konieczności gradowania rury – specjalnie wyprofilowany kształt króćca zabezpiecza uszczelki przed uszkodzeniem przez krawędź rury.
Multiprofil (U-TH-H) – dla rozmiaru 20 mm kształtka jest w pełni kompatybilna z trzema najpopularniejszymi profilami szczęk na rynku.
Korpus wykonany z mosiądzu wysokiej jakości, zapewniający odporność na korozję, wysoką temperaturę i wysokie ciśnienie robocze.
Przeznaczone do rur PERT/AL/PERT oraz PE-RT/EVOH.
Dane techniczne
Typ: trójnik z gwintem wewnętrznym (GW)
Rozmiar: 20 mm x 1/2" GW x 20 mm
Symbol: GL-TW2012
Materiał korpusu: mosiądz
Materiał tulei: stal nierdzewna
Uszczelnienie: 3 x O-ring EPDM
Profil zacisku: U, TH, H (multiprofil)
Zastosowanie: instalacje wody użytkowej (zimna i ciepła) oraz centralnego ogrzewania.
FAQ
Jakich szczęk należy użyć do zaprasowania tego trójnika? Podobnie jak w mniejszym rozmiarze, trójnik 20 mm w systemie VESBO GreenLine posiada multiprofil. Do wykonania prawidłowego połączenia możesz użyć praski ze szczękami o profilu U, TH lub H. Każdy z tych profili gwarantuje pełną szczelność oraz zachowanie gwarancji producenta.
Kiedy najlepiej stosować model GL-TW2012? Model ten stosuje się w sytuacjach, gdy główna nitka zasilająca o średnicy 20 mm musi zostać wyposażona w punkt czerpalny lub przyłącze o gwincie 1/2" (np. zawory napełniające, podejścia pod niektóre typy baterii, manometry czy podłączenia zbiorników). Pozwala to na uniknięcie dodatkowych redukcji średnicy rury przed samym punktem poboru.
Jak prawidłowo uszczelnić gwint wewnętrzny 1/2"? Najbardziej niezawodnym sposobem jest użycie pakuł lnianych z pastą uszczelniającą. Można również stosować taśmę teflonową lub nici uszczelniające. Solidna, mosiężna ścianka trójnika pozwala na pewne dokręcenie elementu gwintowanego, co jest kluczowe dla szczelności całej instalacji.
Czy funkcja LBP działa również na połączeniu gwintowanym? Nie. System LBP jest zaprojektowany wyłącznie dla połączeń zaprasowywanych rura-kształtka. Ma on za zadanie wykryć błąd montera polegający na zapomnieniu o użyciu praski. Szczelność połączenia na gwincie środkowym zależy od jakości wykonanego uszczelnienia tradycyjnego (pakuły/pasta).
Czy przy średnicy 20 mm muszę stosować kalibrator? System VESBO GreenLine jest zaprojektowany do montażu bezgradownikowego, jednak przy średnicy 20 mm użycie kalibratora jest bardzo dobrą praktyką. Rura 20 mm jest sztywniejsza niż 16 mm i często po cięciu nożycami ulega lekkiemu spłaszczeniu. Kalibrator przywraca jej okrągły profil, co znacznie ułatwia montaż i chroni potrójne o-ringi przed przesunięciem.
