Opis produktu

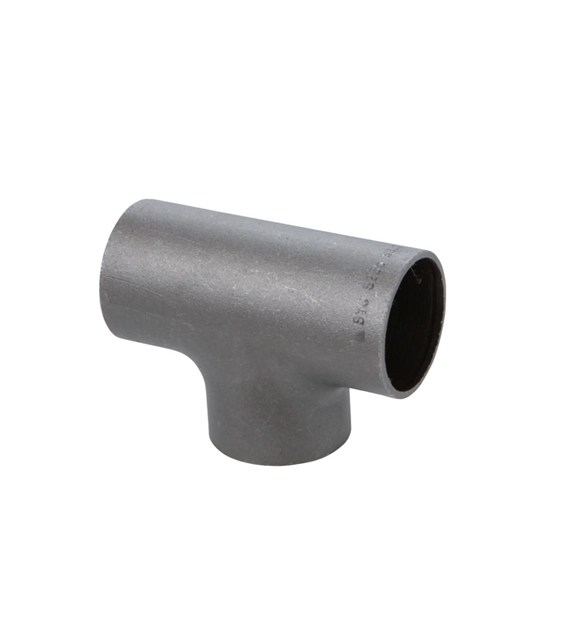

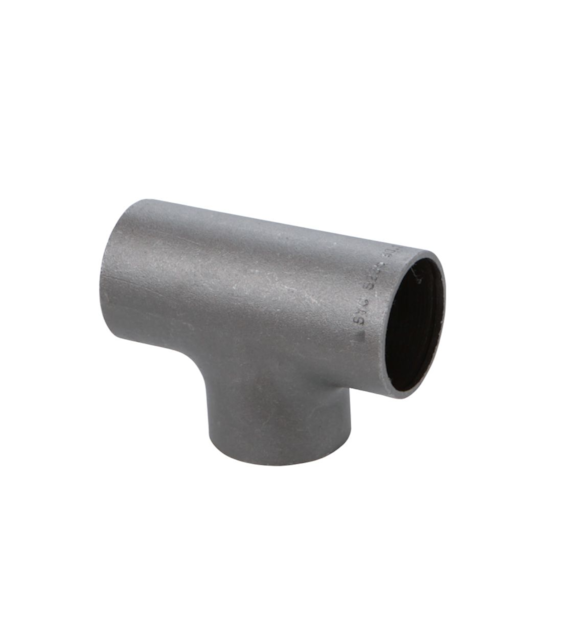

Trójnik hamburski ATUSA CTDXX139 to profesjonalna kształtka stalowa przeznaczona do wykonywania rozgałęzień w rurociągach spawanych. Produkt został wykonany zgodnie z normą EN 10253-2 Typ A z wysokiej jakości stali węglowej P265GH przeznaczonej do zastosowań przemysłowych.
Trójnik równoprzelotowy DN125 umożliwia połączenie trzech odcinków rur o tej samej średnicy. Fazowane końce przygotowane do spawania doczołowego gwarantują szybki montaż oraz wykonanie trwałego i szczelnego połączenia. Dla grubości ścianki 4,0 mm producent przewiduje wykonanie fazowania końców.
Najważniejsze cechy
Trójnik równoprzelotowy Typ A
Wykonany zgodnie z EN 10253-2
Stal węglowa P265GH
Połączenie przez spawanie doczołowe
Fazowane końce przygotowane do spawania
Wysoka wytrzymałość mechaniczna
Przystosowany do instalacji przemysłowych
Certyfikat materiałowy 3.1 wg EN 10204
Parametry techniczne
Producent: ATUSA
Kod produktu: CTDXX139
Typ: trójnik hamburski równoprzelotowy
Norma: EN 10253-2 Typ A
Materiał: stal P265GH
Certyfikat: 3.1 EN 10204
Średnica nominalna: DN125
Rozmiar calowy: 5"
Średnica zewnętrzna (D): 139,7 mm
Tolerancja średnicy: ±1,4 mm
Grubość ścianki (T): 4,0 mm
Tolerancja grubości: +0,8 / -0,5 mm
Seria: 2
Wymiar od końca do osi (F): 124 mm
Waga: 4,49 kg
Sposób łączenia: spawanie doczołowe
Końce: fazowane
Minimalna granica plastyczności ReH: 265 N/mm²
Wytrzymałość na rozciąganie Rm: 410–570 N/mm²
Minimalne wydłużenie A: 23%
Kategoria badań: TC1
Zastosowanie
Instalacje przemysłowe
Instalacje wodne
Sieci wodociągowe
Pompownie i przyłącza
Instalacje przeciwpożarowe
Instalacje grzewcze
Elementy konstrukcji kotłowych
Rurociągi technologiczne
Instalacje olejowe i paliwowe
Kompatybilność
Rury stalowe 139,7 mm
Instalacje zgodne z EN 10253-2
Połączenia spawane doczołowo
Systemy przemysłowe i technologiczne
Instalacje wodne i grzewcze
Rurociągi wykonane ze stali węglowej
Informacje dla instalatora
Trójnik przeznaczony jest do spawania doczołowego z rurami stalowymi o średnicy zewnętrznej 139,7 mm. Dla grubości ścianki 4,0 mm końce są fazowane pod kątem 30° z powierzchnią czołową 1,6 mm ±0,8 mm, co ułatwia wykonanie prawidłowej spoiny.
Najczęstsze błędy przy doborze
Mylenie średnicy nominalnej DN125 ze średnicą rzeczywistą 139,7 mm.
Dobór trójnika o innej grubości ścianki niż rurociąg.
Stosowanie kształtek o niezgodnej normie wykonania.
Brak uwzględnienia parametrów materiałowych instalacji.
Nieprawidłowe przygotowanie powierzchni do spawania.
Dlaczego warto wybrać ten model
Produkcja zgodna z normą EN 10253-2.
Wysokiej jakości stal P265GH.
Certyfikat 3.1 potwierdzający kontrolę jakości.
Trwałe połączenie spawane.
Przystosowanie do wymagających instalacji przemysłowych.
Renomowany producent ATUSA.
FAQ
Do jakiej rury pasuje ten trójnik?
Produkt przeznaczony jest do rur stalowych o średnicy zewnętrznej 139,7 mm (DN125, 5").
Jaka jest grubość ścianki?
Grubość ścianki wynosi 4,0 mm.
Czy trójnik posiada fazowane końce?
Tak, dla tej grubości ścianki producent przewiduje fazowanie końców pod spawanie.
Z jakiego materiału wykonano produkt?
Trójnik wykonano ze stali węglowej P265GH.
Czy produkt spełnia wymagania norm europejskich?
Tak, został wykonany zgodnie z EN 10253-2 Typ A.
