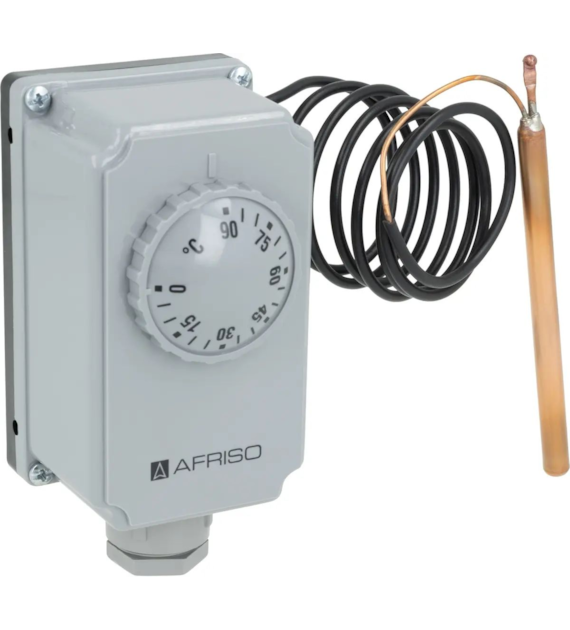

Termostat zanurzeniowy TC2 AFRISO to precyzyjne urządzenie przeznaczone do sterowania pracą instalacji grzewczych oraz innych systemów wymagających kontroli temperatury cieczy. Termostat działa w trybie włącz wyłącz, automatycznie uruchamiając lub wyłączając podłączone urządzenie w zależności od temperatury zmierzonej przez czujnik.
Regulacja temperatury odbywa się za pomocą pokrętła znajdującego się w górnej części obudowy. Umożliwia ono wygodne ustawienie wymaganej temperatury w zakresie od 0 do 90°C.
Urządzenie wyposażone jest w kapilarę o długości 1000 mm, która pozwala na montaż regulatora w pewnej odległości od miejsca pomiaru temperatury. Dzięki temu termostat może być instalowany w dogodnym miejscu, przy jednoczesnym dokładnym pomiarze temperatury w instalacji.
zakres regulacji temperatury 0–90°C
zewnętrzna regulacja temperatury za pomocą pokrętła
sterowanie urządzeniami w trybie włącz wyłącz
kapilara o długości 1000 mm umożliwiająca elastyczny montaż
czujnik zanurzeniowy do pomiaru temperatury cieczy
bezpotencjałowe styki przełączające
solidna konstrukcja przeznaczona do instalacji grzewczych
| Parametr | Wartość |
|---|---|
| Model | TC2 |
| Numer katalogowy | 6742100 |
| Zakres nastawy temperatury | 0 – 90°C |
| Długość kapilary | 1000 mm |
| Wymiary czujnika | 6,5 x 95 mm |
| Obciążalność styku C-1 | maks. 10 2,5 A / 250 V AC |
| Obciążalność styku C-2 | maks. 6 2,5 A / 250 V AC |
| Stopień ochrony | IP40 |
termostat zanurzeniowy TC2
czujnik temperatury z kapilarą 1000 mm
elementy montażowe
Termostat TC2 przeznaczony jest do sterowania temperaturą cieczy w instalacjach grzewczych oraz technologicznych.
Najczęściej stosowany w instalacjach
kotłów grzewczych
zasobników ciepłej wody użytkowej
instalacji centralnego ogrzewania
wymienników ciepła
systemów technologicznych wymagających kontroli temperatury
Termostat TC2 AFRISO to sprawdzone rozwiązanie dla instalacji wymagających stabilnej i precyzyjnej regulacji temperatury. Zastosowanie kapilary o długości 1000 mm pozwala na wygodne umieszczenie regulatora w dogodnym miejscu, niezależnie od punktu pomiarowego.
Urządzenie cechuje się prostą obsługą, wysoką trwałością oraz niezawodną pracą w instalacjach grzewczych i przemysłowych.
Do czego służy termostat zanurzeniowy TC2
Służy do automatycznego sterowania pracą urządzeń grzewczych poprzez kontrolę temperatury cieczy w instalacji.
Jak ustawia się temperaturę pracy
Temperaturę ustawia się za pomocą pokrętła znajdującego się na górze obudowy termostatu.
Do czego służy kapilara w termostacie
Kapilara umożliwia oddzielenie miejsca pomiaru temperatury od miejsca montażu regulatora, co zwiększa elastyczność instalacji.
Czy termostat może sterować kotłem lub pompą
Tak. Termostat może sterować różnymi urządzeniami pracującymi w trybie włącz wyłącz, takimi jak kotły czy pompy obiegowe.
Gdzie montuje się czujnik temperatury
Czujnik zanurzeniowy montuje się bezpośrednio w miejscu pomiaru temperatury, na przykład w tulei pomiarowej instalacji grzewczej.
