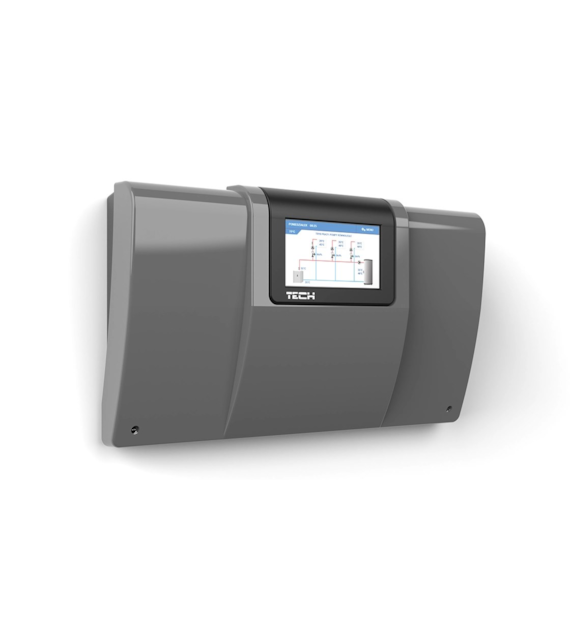

Sterownik TECH i-3 LITE WG.14.0178 – regulator instalacji grzewczej do obsługi 3 zaworów mieszających
TECH i-3 LITE to zaawansowany sterownik instalacyjny przeznaczony do zarządzania pracą instalacji centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej. Urządzenie umożliwia płynne sterowanie trzema siłownikami zaworów mieszających, kontrolę temperatury obiegów grzewczych, obsługę pompy CWU oraz współpracę z regulatorami pokojowymi.
Sterownik znajduje zastosowanie w rozbudowanych instalacjach grzewczych, w których wymagane jest niezależne zarządzanie kilkoma obiegami, np. ogrzewaniem grzejnikowym i podłogowym. Dzięki sterowaniu pogodowemu, harmonogramom tygodniowym oraz możliwości rozbudowy o dodatkowe moduły pozwala dostosować pracę instalacji do potrzeb budynku i użytkowników.
Urządzenie wyposażono w kolorowy, dotykowy wyświetlacz LCD 4,3 cala, który zapewnia wygodną konfigurację oraz bieżącą kontrolę parametrów instalacji.
Najważniejsze funkcje i zalety sterownika TECH i-3 LITE:
Obsługa 3 zaworów mieszających – płynne sterowanie siłownikami i regulacja temperatury w trzech obiegach grzewczych.
Sterowanie pompą CWU – zarządzanie przygotowaniem ciepłej wody użytkowej z funkcją anty-Legionella.
Sterowanie pogodowe – automatyczne dostosowywanie temperatury obiegów grzewczych do warunków zewnętrznych.
Sterowanie tygodniowe – możliwość programowania harmonogramów pracy ogrzewania.
Ochrona temperatury powrotu – kontrola temperatury wody powracającej do źródła ciepła.
Funkcja grzania i chłodzenia – możliwość konfiguracji pracy instalacji w odpowiednim trybie.
Obsługa kaskady 3 kotłów – sterowanie za pomocą sygnałów dwustanowych ON/OFF.
Dwa konfigurowalne wyjścia beznapięciowe – możliwość sterowania dodatkowymi urządzeniami, np. źródłami ciepła.
Jedno konfigurowalne wyjście napięciowe – możliwość wykorzystania np. do obsługi pompy cyrkulacyjnej.
Współpraca z regulatorami pokojowymi – możliwość podłączenia trzech regulatorów dwustanowych lub trzech regulatorów z komunikacją RI-1 / RI-1 PLUS.
Możliwość rozbudowy o dwa dodatkowe zawory – za pomocą modułów TECH EU-i-1m lub EU-i-1.
Zdalne zarządzanie instalacją – możliwość współpracy z aplikacją eModul po podłączeniu odpowiedniego modułu internetowego.
Aktualizacja oprogramowania przez USB – możliwość aktualizowania funkcji sterownika.
Zdalne sterowanie ogrzewaniem
Sterownik TECH i-3 LITE można rozbudować o funkcję zdalnego zarządzania instalacją grzewczą. Po podłączeniu kompatybilnego modułu internetowego ST-505, ST-505s PLUS lub WiFi RS użytkownik może korzystać z aplikacji eModul.
Rozwiązanie umożliwia zdalny podgląd parametrów pracy instalacji oraz zmianę ustawień ogrzewania. Moduł internetowy stanowi dodatkowy element systemu.
Wyposażenie sterownika:
Kolorowy, dotykowy wyświetlacz LCD 4,3".
Czujnik temperatury CWU.
Czujnik temperatury zewnętrznej.
Czujniki temperatury zaworów mieszających.
Czujniki temperatury powrotu i kotła.
Obudowa odporna na wysokie i niskie temperatury.
Dane techniczne:
Producent: TECH Sterowniki
Model: i-3 LITE
Kod produktu: WG.14.0178
Liczba obsługiwanych zaworów mieszających: 3
Możliwość rozbudowy: 2 dodatkowe zawory
Napięcie zasilania: 230 V AC ±10%, 50 Hz
Maksymalny pobór mocy sterownika: 10 W
Zakres nastaw temperatury: 8–90°C
Zakres pracy czujników temperatury: od -30°C do +99°C
Dopuszczalna temperatura otoczenia: 5–50°C
Obciążenie każdego wyjścia: 0,5 A
Wkładka bezpiecznikowa: 6,3 A
Wyświetlacz: kolorowy LCD, dotykowy, 4,3"
Aktualizacja oprogramowania: port USB
Zastosowanie w instalacjach grzewczych
Sterownik TECH i-3 LITE sprawdzi się w instalacjach centralnego ogrzewania wyposażonych w kilka obiegów wymagających odrębnej regulacji temperatury. Może zarządzać pracą zaworów mieszających w układach ogrzewania podłogowego i grzejnikowego oraz współpracować z instalacją przygotowania ciepłej wody użytkowej.
Możliwość podłączenia regulatorów pokojowych, modułów rozszerzających i sterowania internetowego pozwala rozbudowywać system automatyki bez konieczności wymiany głównego sterownika.
TECH i-3 LITE WG.14.0178 to rozwiązanie do instalacji grzewczych wymagających centralnego sterowania trzema zaworami mieszającymi, kontroli temperatury oraz automatyzacji pracy ogrzewania.
FAQ
1. Do czego służy sterownik TECH i-3 LITE?
Sterownik TECH i-3 LITE służy do zarządzania instalacją centralnego ogrzewania. Umożliwia sterowanie trzema zaworami mieszającymi, obsługę pompy CWU, regulację pogodową oraz współpracę z regulatorami pokojowymi.
2. Ile zaworów mieszających może obsługiwać TECH i-3 LITE?
Sterownik standardowo obsługuje trzy zawory mieszające z siłownikami. Po zastosowaniu dodatkowych modułów EU-i-1 lub EU-i-1m można rozszerzyć system o dwa kolejne zawory.
3. Czy sterownik TECH i-3 LITE nadaje się do ogrzewania podłogowego?
Tak. Sterownik może zarządzać zaworami mieszającymi regulującymi temperaturę wody zasilającej obiegi ogrzewania podłogowego. Umożliwia również obsługę instalacji łączących ogrzewanie podłogowe i grzejnikowe.
4. Czy TECH i-3 LITE umożliwia sterowanie ogrzewaniem przez internet?
Tak, po zastosowaniu kompatybilnego modułu internetowego ST-505, ST-505s PLUS lub WiFi RS. Zdalne zarządzanie instalacją odbywa się za pomocą aplikacji eModul.
5. Czy sterownik współpracuje z regulatorami pokojowymi?
Tak. TECH i-3 LITE obsługuje trzy regulatory pokojowe dwustanowe lub trzy regulatory wykorzystujące komunikację RI-1 / RI-1 PLUS. Możliwa jest również współpraca z regulatorem EU-280.
6. Czy sterownik TECH i-3 LITE posiada czujnik temperatury zewnętrznej?
Tak. Czujnik temperatury zewnętrznej znajduje się w wyposażeniu sterownika i umożliwia realizację sterowania pogodowego, czyli dostosowywania temperatury instalacji do warunków atmosferycznych.
7. Czy TECH i-3 LITE może sterować kilkoma kotłami?
Tak. Sterownik umożliwia sterowanie kaskadą trzech kotłów za pomocą sygnałów ON/OFF. Przed podłączeniem należy sprawdzić zgodność wejść sterujących kotłów z wyjściami sterownika.
8. Na co zwrócić uwagę podczas montażu sterownika TECH i-3 LITE?
Przed montażem należy sprawdzić kompatybilność siłowników zaworów mieszających, prawidłowo dobrać czujniki i regulatory oraz uwzględnić maksymalne obciążenie wyjść wynoszące 0,5 A. Sterownik wymaga zasilania 230 V AC. Podłączenie elektryczne powinno zostać wykonane zgodnie ze schematem instalacji i instrukcją urządzenia.
