Opis produktu

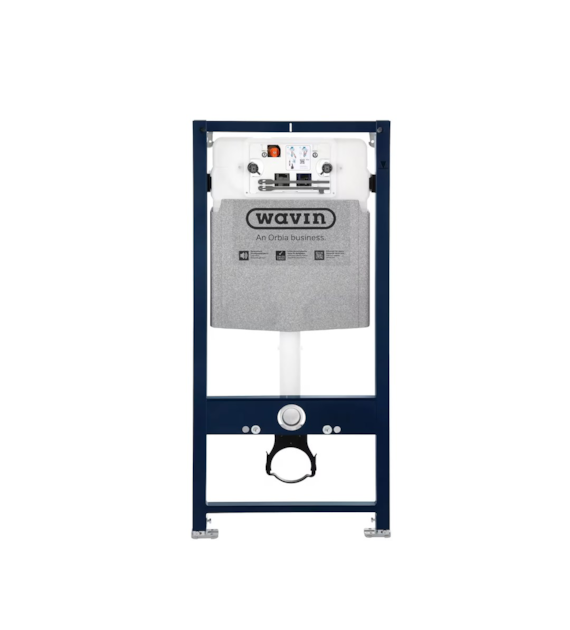

WAVIN LaLinea WC Easy 4085338 to samonośny stelaż podtynkowy przeznaczony do montażu wiszących misek WC. Konstrukcja ma wymiary 1120 x 500 mm, a rama montażowa jest malowana proszkowo.
Stelaż może być montowany przy ścianach litych, w lekkiej zabudowie, w ścianach instalacyjnych oraz w drewnianych konstrukcjach szkieletowych. Wielofunkcyjne uchwyty ścienne umożliwiają także montaż narożny oraz montaż w profilach C 27 x 18 mm.
Model wyposażono w zbiornik umożliwiający spłukiwanie dwudzielne lub pracę w funkcji start/stop. Objętość spłukiwania można regulować na 6, 5 lub 4 l, a ustawienie fabryczne wynosi 6/3 l. Izolacja zbiornika ogranicza kondensację pary wodnej, a cichy zawór napełniający spełnia wymagania EN 14124 i DIN 4109.
Fabrycznie zamontowane przyłącze wody R 1/2" z zaworem kulowym znajduje się z tyłu, z możliwością wykonania podłączenia również od góry. Stelaż posiada kolano odpływowe DN 90/90 o długości 295 mm, redukcję DN 90/100 oraz zestaw przyłączeniowy DN 90 do misek wiszących.
Najważniejsze cechy
Samonośna rama montażowa malowana proszkowo
Wymiary 1120 x 500 mm
Spłukiwanie dwudzielne lub funkcja start/stop
Regulowana objętość spłukiwania 6/5/4 l
Fabryczne ustawienie spłukiwania 6/3 l
Możliwość natychmiastowego ponownego spłukania
Izolacja zbiornika ograniczająca kondensację pary wodnej
Cichy zawór napełniający
Fabryczne przyłącze wody R 1/2" z zaworem kulowym
Możliwość podłączenia wody od góry
Wielofunkcyjne uchwyty ścienne
Możliwość montażu w profilu C 27 x 18 mm
Możliwość montażu narożnego
Kolano odpływowe regulowane bez użycia narzędzi
Regulacja wysokości mocowania podłogowego do 200 mm
Mocowanie ceramiki M12 w rozstawie 180 mm
Laserowy znacznik metra i oznaczenie środka ramy
Szablon wiertarski do zabudowy suchej
Certyfikat TÜV
Konstrukcja przetestowana pod kątem obciążenia 400 kg
Parametry techniczne
Producent: WAVIN
Seria: LaLinea Easy
Numer katalogowy: 4085338
Typ produktu: stelaż podtynkowy WC
Wysokość: 1120 mm
Szerokość: 500 mm
Rodzaj ramy: samonośna, malowana proszkowo
Rodzaj spłukiwania: dwudzielne lub start/stop
Regulowana objętość spłukiwania: 6/5/4 l
Ustawienie fabryczne spłukiwania: 6/3 l
Przyłącze wody: R 1/2", gwint zewnętrzny
Zawór odcinający: kulowy
Położenie przyłącza wody: z tyłu, możliwość montażu od góry
Kolano odpływowe: DN 90/90
Długość kolana odpływowego: 295 mm
Redukcja odpływu: DN 90/100
Zestaw przyłączeniowy WC: DN 90
Mocowanie ceramiki: M12
Rozstaw mocowania ceramiki: 180 mm
Regulacja wysokości mocowania podłogowego: do 200 mm
Profil C: 27 x 18 mm
Obciążenie testowe: 400 kg
Norma zbiornika spłukującego: EN 14055
Norma wymiarów przyłączeniowych misek WC: EN 33
Norma obciążeniowa: EN 997
Zawór napełniający: grupa armatury 1 wg EN 14124
Zgodność akustyczna: DIN 4109
Certyfikat: TÜV
Zastosowanie
Montaż wiszących misek WC
Montaż przy ścianach litych
Montaż w lekkiej zabudowie
Montaż w lekkich ścianach instalacyjnych
Montaż w drewnianych ścianach szkieletowych
Montaż narożny
Montaż w profilach UW
Kompatybilność
Wiszące miski WC zgodne z EN 33
Ceramika z mocowaniem M12 i rozstawem 180 mm
Instalacje odpływowe DN 90 i DN 100
Profile UW
Profile C 27 x 18 mm
Lekka zabudowa i konstrukcje szkieletowe
Informacje dla instalatora
Fabrycznie stelaż posiada przyłącze wody R 1/2" z tyłu wraz z odcinającym zaworem kulowym. Konstrukcja umożliwia również wykonanie podłączenia od góry.
Kolano odpływowe można ustawiać w różnych pozycjach bez użycia narzędzi. Mocowanie podłogowe posiada regulację wysokości do 200 mm.
Prace montażowe ułatwiają laserowo naniesiony znacznik metra, oznaczenie środka ramy oraz szablon wiertarski do zabudowy suchej.
Do zastosowania w pomieszczeniach z ogrzewaniem podłogowym producent przewiduje specjalne podpory stóp montażowych 4085351.
Najczęstsze błędy przy doborze
Brak sprawdzenia wymiarów zabudowy – przed zakupem należy uwzględnić wysokość 1120 mm i szerokość 500 mm.
Niedopasowanie ceramiki – należy sprawdzić zgodność miski WC z mocowaniem M12 i rozstawem 180 mm.
Nieuwzględnienie sposobu wykonania odpływu – stelaż posiada kolano DN 90/90 oraz redukcję DN 90/100.
Brak uwzględnienia ogrzewania podłogowego – w takim przypadku warto przewidzieć odpowiednie podpory stóp montażowych.
Pominięcie akustyki zabudowy – dostępny jest opcjonalny zestaw izolacji akustycznej do uchwytów ściennych i stóp.
Dlaczego warto wybrać ten model
WAVIN LaLinea Easy to uniwersalny stelaż podtynkowy przeznaczony do wielu typów zabudowy. Regulowane spłukiwanie pozwala dopasować ilość zużywanej wody, a izolowany zbiornik ogranicza kondensację pary wodnej.
Na korzyść modelu przemawiają również fabrycznie przygotowane przyłącze wody, regulowane mocowanie podłogowe, beznarzędziowa regulacja kolana odpływowego oraz elementy ułatwiające precyzyjne ustawienie konstrukcji podczas montażu.
Stelaż posiada certyfikat TÜV, a jego konstrukcja została przetestowana zgodnie z EN 997 pod obciążeniem 400 kg.
FAQ
Czy stelaż WAVIN LaLinea Easy pasuje do wiszących misek WC?
Tak. Jest przeznaczony do wiszących misek WC o wymiarach przyłączeniowych zgodnych z EN 33. Mocowanie ceramiki wykonano w standardzie M12 z rozstawem 180 mm.
Jaką objętość spłukiwania można ustawić?
Objętość spłukiwania można regulować na 6, 5 lub 4 l. Ustawienie fabryczne wynosi 6/3 l.
Czy stelaż można zamontować w lekkiej zabudowie?
Tak. Producent przewiduje montaż przy ścianach litych i lekkiej zabudowie, a także w lekkich ścianach instalacyjnych oraz konstrukcjach drewnianych.
Czy można wykonać przyłącze wody od góry?
Tak. Fabrycznie przyłącze R 1/2" znajduje się z tyłu, ale konstrukcja umożliwia również podłączenie od góry.
Czy stelaż nadaje się do montażu narożnego?
Tak. Wielofunkcyjne uchwyty ścienne pozwalają na montaż narożny.
Jakie przyłącze odpływowe posiada stelaż?
Stelaż wyposażono w kolano odpływowe DN 90/90 o długości 295 mm, redukcję DN 90/100 oraz zestaw przyłączeniowy WC DN 90.
