Opis produktu

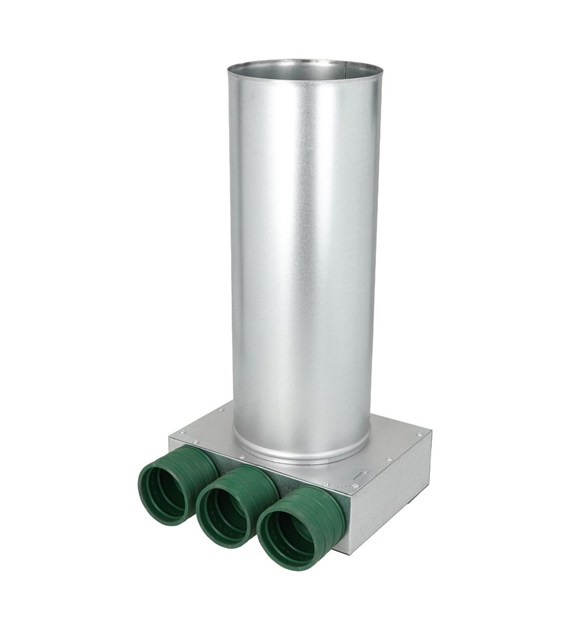

Skrzynka rozprężna kątowa PRODMAX SK 3X75/125/GM została zaprojektowana do nowoczesnych systemów wentylacji mechanicznej z odzyskiem ciepła. Umożliwia podłączenie trzech przewodów wentylacyjnych o średnicy 75 mm do przyłącza Ø125 mm, zapewniając równomierny rozdział nawiewanego lub wywiewanego powietrza.
Element wykonano z wysokiej jakości blachy stalowej ocynkowanej, odpornej na korozję i uszkodzenia mechaniczne. Trzy króćce wyposażone w gumowe uszczelki gwarantują szybkie, trwałe i szczelne połączenie z przewodami wentylacyjnymi bez konieczności stosowania dodatkowych materiałów uszczelniających.
Skrzynka przeznaczona jest do instalacji nawiewnych oraz wywiewnych. Może być montowana zarówno w warstwie wylewki, jak i w sufitach podwieszanych.
Najważniejsze cechy
Konstrukcja kątowa
Trzy króćce Ø75 mm
Przyłącze Ø125 mm
Króćce z uszczelkami gumowymi
Wykonana z blachy stalowej ocynkowanej
Do systemów rekuperacji
Przeznaczona do instalacji nawiewnych i wywiewnych
Możliwość montażu w posadzce i suficie
Wysoka szczelność połączeń
Odporność na korozję
Parametry techniczne
Producent: PRODMAX
Model: SK 3X75/125/GM
Typ: skrzynka rozprężna kątowa
Liczba króćców: 3
Średnica króćców: 75 mm
Średnica przyłącza: 125 mm
Materiał: stal ocynkowana
Rodzaj króćców: z uszczelkami gumowymi
Przeznaczenie: wentylacja mechaniczna i rekuperacja
Montaż: sufit lub wylewka
Strona instalacji: nawiew i wywiew
Zastosowanie
Instalacje rekuperacji
Wentylacja mechaniczna nawiewno-wywiewna
Domy jednorodzinne
Budynki wielorodzinne
Lokale usługowe
Biura
Instalacje nawiewne
Instalacje wywiewne
Kompatybilność
Rury wentylacyjne Ø75 mm
Przewody rozdzielaczowe 75 mm
Anemostaty Ø125 mm
Systemy wentylacyjne PRODMAX
Systemy rekuperacji
Instalacje wentylacji mechanicznej
Informacje dla instalatora
Skrzynka przeznaczona jest do montażu w posadzkach oraz sufitach podwieszanych. Gumowe uszczelki na króćcach zapewniają szybkie i szczelne podłączenie przewodów Ø75 mm, ograniczając ryzyko nieszczelności oraz skracając czas montażu całej instalacji.
Najczęstsze błędy przy doborze
Dobór skrzynki z niewłaściwą liczbą króćców.
Mylenie skrzynki nawiewnej z wywiewną – model może pracować po obu stronach instalacji.
Dobór niewłaściwej średnicy przewodów wentylacyjnych.
Nieprawidłowe rozmieszczenie skrzynek względem anemostatów.
Brak zachowania szczelności połączeń.
Dlaczego warto wybrać ten model
Solidna konstrukcja z blachy ocynkowanej.
Trzy uszczelnione króćce zapewniające szczelność instalacji.
Uniwersalne zastosowanie po stronie nawiewu i wywiewu.
Łatwy montaż w suficie oraz wylewce.
Kompatybilność z popularnymi systemami rekuperacji.
Produkt renomowanego producenta PRODMAX.
FAQ
Do jakiego systemu przeznaczona jest skrzynka?
Do systemów wentylacji mechanicznej nawiewno-wywiewnej oraz rekuperacji.
Czy skrzynka może pracować zarówno na nawiewie, jak i wywiewie?
Tak, model przeznaczony jest do obu zastosowań.
Czy króćce posiadają uszczelki?
Tak, wszystkie trzy króćce Ø75 mm wyposażone są w gumowe uszczelki.
Czy skrzynkę można montować w wylewce?
Tak, produkt przeznaczony jest do montażu zarówno w posadzce, jak i w suficie podwieszanym.
Ile przewodów można podłączyć do skrzynki?
Model umożliwia podłączenie trzech przewodów wentylacyjnych Ø75 mm.
