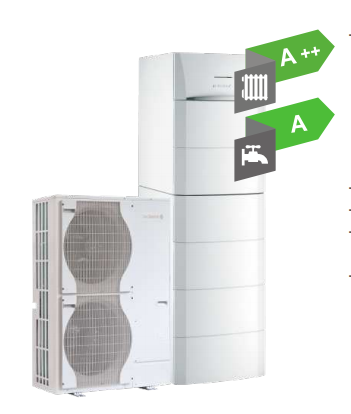

Modulens G AGC 25/6 MR Hybrid V200
CHARAKTERYSTYKA PRODUKTU:
- Urządzenie hybrydowe na bazie gazowego kotła kondensacyjnego Modulens G oraz powietrznej pompy ciepła
- Pompa ciepła powietrze/woda typu Inverter składa się z zespołu zewnętrznego AWHP i modułu hydraulicznego wewnętrznego 200 ASL Hybrid, zawierającego zależnie od modelu stojący gazowy kocioł kondensacyjny, dla ogrzewania i wytwarzania c.w.u. w podgrzewaczu o pojemności 177 litrów umieszczonym pod kotłem
- Praca do -15°C
- Zasilanie elektryczne jednofazowe
- Ograniczenie prądu rozruchowego dzięki technologii INVERTER
Jednostka zewnętrzna zawiera:
- Wysokowydajną sprężarkę modul. typu Twin Rotary lub Scroll (techn. DC Inverter), wsp. COP do 5,11 przy +7/+35°C
- Parownik powietrzny stanowiący zespół miedzianych rurek i aluminiowych lamel
- 1 lub 2 ciche wentylatory osiowe o zm. prędkości obr.
- Separator cieczy, zbiornik akumulator mocy
- 2 elektr. zawory rozprężne, filtr, presostaty zab. wysokiego i niskiego ciśnienia, zawór rewersyjny, ogr. prądu rozruchowego, płytę mocy i filtrującą
Moduł hydrauliczny wewnętrzny obejmuje:
- Zasobnik hybrydowy o poj. 177 litrów zawierający kondenser ze stali nierdzewnej, rozdzielacz hydrauliczny, modulującą pompę obiegową o wsp. EEI<0,23, naczynie wzbiorcze, interfejs do sterowania funkcją hybrydową
- Stojący gazowy kocioł kondensacyjny MODULENS G wyposażony do pracy z gazem ziemnym H, z możliwością dostosowania do gazu ziemnego L lub propanu, ustawiany na zasobniku hybrydowym: kompaktowy wymiennik odlewany ze stopu aluminiowo-krzemowego, palnik gazowy modulujący w zakresie 22 do 100% mocy, wyposażony w pompę obiegową c.o. o wsp. EEI<0,23, zawór przełączający c.o./c.w.u. zawór bezpieczeństwa 3 bar, konsolę sterowniczą DIEMATIC iSystem
- Zestaw armatury połączeniowej zasobnik/kocioł
- W zestawie filtr magnet. Fernox TF1 3/4" + Filter Fluid
DANE TECHNICZNE:
- Model HPI G HYBRID V200: 25/6 MR
- Gran. temp. rob. pompy ciepła w trybie ogrz.: Woda: +18°C/+55°C; Pow. zewn.: -15°C/+35°C
- Gran. temp. rob. pompy ciepła w trybie chłodz.: Woda: +18°C/+25°C +7°C/+25°C z opcją EH 567; Pow. zewn.: +7°C/+46°C
- Obieg grzewczy: Max. ciśnienie robocze: 3 bar; Max. temp. robocza: 95°C
- Obieg c.w.u.: Max. ciśnienie robocze: 10 bar; Max. temp. robocza: 65°C
- Klasa energetyczna c.o. (zgodnie z ErP, temp. zasilania 35°C): A+++
- Klasa energetyczna c.o. (zgodnie z ErP, temp. zasilania 55°C): A++
- Klasa efektywności energetycznej podgrzewania wody: A
- Sezonowa efektywność energ. ogrzew. pomieszczeń ηs (temp. zasilania 35°C): 178%
- Sezonowa efektywność energ. ogrzew. pomieszczeń ηs (temp. zasilania 55°C): 138%
- Efektywność energ. podgrzewania wody użytkowej ηwh: 114%
- Moc cieplna przy + 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 5,82 kW
- COP grzania przy + 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 4,22
- Pobór mocy elektrycznej przy + 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 1,38 kWe
- Moc cieplna przy + 2°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 3,74 kW
- COP grzania przy + 2°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 3,37
- Pobór mocy elektrycznej przy + 2°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 1,11 kWe
- Moc cieplna przy – 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 3,69 kW
- COP grzania przy – 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 2,59
- Pobór mocy elektrycznej przy - 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 1,53 kWe
- Moc chłodzenia (Tryb chłodzenia: Temp. zewnętrzna +35°C, Temp. wody na wylocie +18°C. Parametry wg EN 14511-2): 4,69 kW
- EER (Tryb chłodzenia: Temp. zewnętrzna +35°C, Temp. wody na wylocie +18°C. Parametry wg EN 14511-2): 4,09
- Pobór mocy elektrycznej (Tryb chłodzenia: Temp. zewnętrzna +35°C, Temp. wody na wylocie +18°C. Parametry wg EN 14511-2): 1,15 kWe
- Znamionowy przepływ wody przy Δt = 5 K: 1,00 m3/h
- Wys. manometryczna dostępna przy przepływie znam. przy Δt = 5 K: 630 mbar
- Znamionowe natężenie przepływu powietrza: 2700 m3/h
- Napięcie zasilania zespołu zewn./Prąd rozruchowy: 230 V~/5
- Moc akustyczna po stronie zewn./wewn. ( Próba wykonana wg normy EN 12102): 65 dB(A) / 49 dB(A)
- Czynnik chłodniczy R410A: 1,4 kg
- Maksymalna długość ładowania wstępnego: 10 m
- Pojemność podgrzewacza c.w.u.: 177 l
- Czas ładowania (Parametry wg EN 13203-5, Cykl poboru: L * temp. średnia): 2h 00
- COP ECS-EP (Parametry wg EN 13203-5, Cykl poboru: L * temp. średnia): 2,72
DANE TECHNICZNE KOTŁA:
- Moc nominalna przy 50/30°C (tryb ogrzewania) min/max: 5,6-25,5 kW
- Moc nominalna przy 80/60°C (tryb c.w.u.): 28 kW
- Ciężar modułu wew. (z podgrzewaczem c.w.u.)/ modułu zew.: 187 kg / 42 kg
LEGENDA DO RYSUNKU TECHNICZNEGO:
1 - Wypływ ciepłej wody użytkowej G 3/4 M
2 - Zasilanie obiegu c.o. G 1 M
3 - Powrót z obiegu c.o. G 1 M
4 - Odprowadzenie kondensatu, przewód z PCW Ø 24 x 19 mm
5 - Podłączenie gazu chłodniczego: 5/8" stożkowe
6 - Podłączenie płynu chłodniczego: 3/8" stożkowe
7 - Powrót z cyrkulacji
8 - Zasilanie gazem Ø G 1/2
9 - Wlot wody zimnej G 3/4 M
10 - Zasilanie c.o. - obieg mieszaczowy G 1 M (z pak. EH 528: zestaw przewodów wewn. z zaworem 3-drog. z siłownikiem i pompą)
11 - Powrót z c.o. - obieg mieszaczowy G 1 M (z pak. EH 528: zestaw przewodów wewn. z zaworem 3-drog. z siłownikiem i pompą)
12 - Podłączenie koncentryczne powietrze/spaliny Ø 60/100 mm
(1) - Regulowane nóżki od 0 do 20 mm
(2) - Kolano dostarczane z poziomym przewodem powietrzno - spalinowym, kolano z redukcją dostępne opcjonalnie pozwala obniżyć wysokość ze 160 mm do 100 mm
