Opis produktu

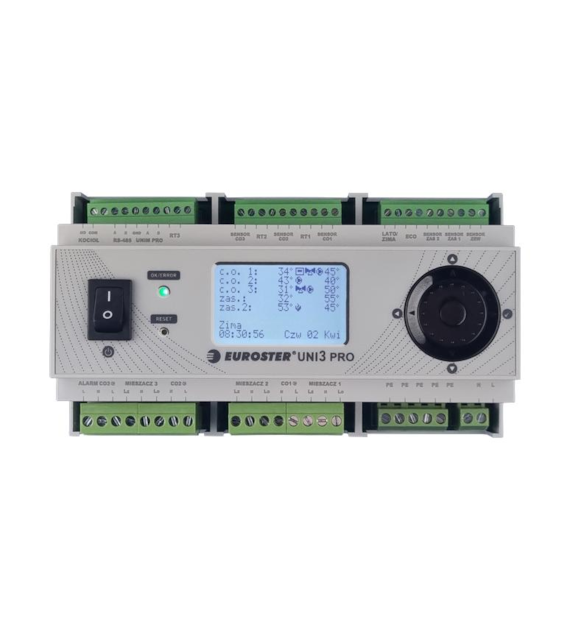

Euroster UNI3 PRO EUN3PROOBUD to zaawansowany pogodowy sterownik instalacji grzewczej, przeznaczony do zarządzania trzema niezależnymi obiegami centralnego ogrzewania wyposażonymi w pompy obiegowe i zawory mieszające z siłownikami. Urządzenie umożliwia automatyczną regulację temperatury wody grzewczej w zależności od warunków atmosferycznych oraz indywidualnych ustawień każdego obiegu.
Sterownik znajduje zastosowanie w instalacjach centralnego ogrzewania z grzejnikami, ogrzewaniem podłogowym oraz w układach mieszanych, w których wymagane jest niezależne sterowanie temperaturą zasilania poszczególnych obiegów.
Euroster UNI3 PRO pozwala na współpracę z dwoma źródłami ciepła, rozbudowę systemu o dodatkowe moduły oraz integrację z zewnętrznymi systemami sterowania za pomocą protokołu Modbus RTU.
Najważniejsze cechy i zalety sterownika Euroster UNI3 PRO:
Sterowanie trzema niezależnymi obiegami grzewczymi – możliwość obsługi trzech obiegów centralnego ogrzewania z pompami i zaworami mieszającymi.
Zaawansowana regulacja pogodowa – 4-punktowa charakterystyka pogodowa umożliwia precyzyjne dostosowanie temperatury zasilania instalacji do temperatury zewnętrznej.
Obsługa siłowników zaworów mieszających – sterowanie 3-punktowymi siłownikami zaworów mieszających w każdym z trzech obiegów.
Niezależne sterowanie obiegami – możliwość współpracy z regulatorami pokojowymi oraz indywidualnymi harmonogramami pracy.
Współpraca z dwoma źródłami ciepła – umożliwia zarządzanie instalacją wyposażoną w główne i dodatkowe źródło ogrzewania.
Automatyczne przełączanie źródeł ciepła – możliwość wyłączenia głównego źródła po osiągnięciu odpowiedniej temperatury pracy przez źródło dodatkowe.
Rozbudowa systemu – możliwość współpracy z maksymalnie czterema dodatkowymi modułami Euroster UniM PRO.
Automatyczna zmiana sezonu lato/zima – obsługa czterech sposobów przełączania sezonowego.
Tryb Eco – możliwość aktywowania trybu ekonomicznego za pomocą zewnętrznego sygnału sterującego.
Komunikacja Modbus RTU – możliwość integracji z nadrzędnymi systemami automatyki budynkowej.
Podświetlany wyświetlacz LCD – czytelna prezentacja parametrów pracy i ustawień sterownika.
Komplet czujników w zestawie – elementy pomiarowe potrzebne do realizacji funkcji sterowania instalacją.
Pogodowe sterowanie instalacją centralnego ogrzewania
Sterownik Euroster UNI3 PRO wykorzystuje regulację pogodową, która dostosowuje temperaturę wody kierowanej do obiegów grzewczych do aktualnych warunków zewnętrznych.
Czteropunktowa charakterystyka grzewcza umożliwia dokładniejsze dopasowanie temperatury zasilania do potrzeb budynku i rodzaju zastosowanych odbiorników ciepła.
Rozwiązanie jest szczególnie przydatne w instalacjach łączących ogrzewanie grzejnikowe i podłogowe, gdzie poszczególne obiegi wymagają różnych temperatur pracy.
Niezależne harmonogramy oraz możliwość współpracy z regulatorami pokojowymi pozwalają dodatkowo dostosować pracę instalacji do potrzeb użytkowników.
Sterowanie pompami i zaworami mieszającymi
Euroster UNI3 PRO obsługuje trzy niezależne obiegi grzewcze. Każdy z nich może być wyposażony w pompę obiegową oraz zawór mieszający z siłownikiem 3-punktowym.
Sterownik zarządza pracą pomp i położeniem zaworów mieszających, regulując temperaturę czynnika grzewczego dostarczanego do poszczególnych obiegów.
Takie rozwiązanie umożliwia zastosowanie jednego sterownika do obsługi różnych stref instalacji, np. obiegu grzejnikowego na piętrze oraz dwóch niezależnych obiegów ogrzewania podłogowego.
Współpraca z dwoma źródłami ciepła
Sterownik umożliwia integrację instalacji z dwoma źródłami ogrzewania. Funkcja automatycznego wyłączenia głównego źródła ciepła po osiągnięciu odpowiedniej temperatury przez źródło dodatkowe pozwala efektywniej wykorzystywać dostępne urządzenia grzewcze.
Sterowanie realizowane jest również za pomocą wyjścia przekaźnikowego beznapięciowego, przeznaczonego do współpracy z odpowiednio przystosowanym kotłem lub innym urządzeniem grzewczym.
Rozbudowa i integracja systemu
Sterownik Euroster UNI3 PRO może współpracować z maksymalnie czterema modułami Euroster UniM PRO, co pozwala na rozbudowę automatyki instalacji grzewczej.
Obsługa protokołu komunikacyjnego Modbus RTU umożliwia integrację z zewnętrznymi systemami sterowania i nadzoru.
Dodatkowo urządzenie posiada wejścia umożliwiające aktywację trybu Eco oraz zmianę sezonu lato/zima przy wykorzystaniu zewnętrznego styku sterującego.
Dane techniczne:
Producent: Euroster
Model: UNI3 PRO
Kod produktu: EUN3PROOBUD
Rodzaj urządzenia: pogodowy sterownik instalacji grzewczej
Liczba obsługiwanych obiegów grzewczych: 3
Obsługiwane urządzenia: pompy obiegowe i zawory mieszające z siłownikami 3-punktowymi
Napięcie zasilania: 230 V AC, 50 Hz
Maksymalny pobór mocy: 4 W
Maksymalne obciążenie wyjść: 100 W na każde wyjście
Wyjścia przekaźnikowe napięciowe: do pomp, siłowników zaworów i alarmu
Wyjście przekaźnikowe beznapięciowe: do sterowania kotłem lub innym urządzeniem grzewczym
Zakres pomiaru temperatury: od -30°C do +120°C
Zakres regulacji temperatury obiegów c.o.: od +15°C do +90°C
Dokładność regulacji temperatury: 1°C
Dokładność wskazań temperatury: 1°C
Regulacja pogodowa: 4-punktowa
Komunikacja: Modbus RTU
Możliwość rozbudowy: maksymalnie 4 moduły UniM PRO
Temperatura pracy: od +5°C do +40°C
Temperatura przechowywania: od 0°C do +55°C
Stopień ochrony: IP20
Wyświetlacz: podświetlany LCD
Kolor: szary
Montaż: na szynie DIN 35 mm w szafie ochronnej
Wymiary (szerokość × wysokość × głębokość): 159,5 × 90 × 59 mm
Zgodność z dyrektywami: EMC, LVD i RoHS
Zastosowanie i montaż
Pogodowy sterownik Euroster UNI3 PRO przeznaczony jest do instalacji centralnego ogrzewania wymagających niezależnej regulacji kilku obiegów grzewczych.
Sprawdza się w domach jednorodzinnych, budynkach wielostrefowych oraz instalacjach z ogrzewaniem podłogowym i grzejnikowym, w których zastosowano pompy obiegowe oraz zawory mieszające.
Sterownik montowany jest na szynie DIN 35 mm w odpowiedniej szafie ochronnej. Wymaga podłączenia zasilania 230 V, czujników temperatury oraz sterowanych urządzeń.
Przed montażem należy sprawdzić zgodność siłowników zaworów mieszających, pomp oraz źródeł ciepła z wyjściami sterownika i dopuszczalnym obciążeniem elektrycznym.
Euroster UNI3 PRO to rozwiązanie do kompleksowej automatyzacji instalacji centralnego ogrzewania, łączące regulację pogodową, niezależne sterowanie trzema obiegami, obsługę dwóch źródeł ciepła oraz możliwość rozbudowy systemu. Pozwala uzyskać stabilne warunki cieplne i racjonalnie zarządzać pracą instalacji grzewczej.
FAQ
1. Do czego służy pogodowy sterownik Euroster UNI3 PRO?
Euroster UNI3 PRO służy do automatycznego sterowania trzema niezależnymi obiegami centralnego ogrzewania. Reguluje pracę pomp i zaworów mieszających, dostosowując temperaturę zasilania obiegów do warunków pogodowych i ustawień użytkownika.
2. Ile obiegów grzewczych może obsługiwać Euroster UNI3 PRO?
Sterownik obsługuje trzy niezależne obiegi grzewcze wyposażone w pompy obiegowe oraz zawory mieszające z siłownikami 3-punktowymi. Każdy obieg może pracować według indywidualnego harmonogramu i współpracować z regulatorem pokojowym.
3. Czy Euroster UNI3 PRO nadaje się do ogrzewania podłogowego i grzejnikowego?
Tak. Sterownik może zarządzać zarówno obiegami ogrzewania podłogowego, jak i grzejnikowego. Dzięki niezależnej regulacji temperatury poszczególnych obiegów sprawdza się w instalacjach mieszanych, wymagających różnych temperatur zasilania.
4. Czy sterownik Euroster UNI3 PRO może współpracować z dwoma źródłami ciepła?
Tak. Urządzenie umożliwia integrację z dwoma źródłami ogrzewania. Posiada funkcję automatycznego wyłączenia głównego źródła ciepła po osiągnięciu wymaganej temperatury przez źródło dodatkowe. Sposób podłączenia zależy od rodzaju i możliwości sterowania zastosowanych urządzeń.
5. Czy Euroster UNI3 PRO umożliwia rozbudowę instalacji grzewczej?
Tak. Sterownik może współpracować z maksymalnie czterema modułami Euroster UniM PRO. Pozwala to rozbudować system automatyki grzewczej bez konieczności wymiany głównego sterownika.
6. Na czym polega regulacja pogodowa w Euroster UNI3 PRO?
Regulacja pogodowa automatycznie dostosowuje temperaturę wody grzewczej do temperatury zewnętrznej. Euroster UNI3 PRO wykorzystuje 4-punktową charakterystykę pogodową, umożliwiającą dokładniejsze dopasowanie parametrów pracy instalacji do potrzeb budynku.
7. Czy Euroster UNI3 PRO współpracuje z systemami automatyki budynkowej?
Tak. Sterownik obsługuje protokół komunikacyjny Modbus RTU, który umożliwia integrację z kompatybilnymi systemami automatyki i nadzoru budynkowego.
8. Jak montuje się sterownik Euroster UNI3 PRO i jakie siłowniki można do niego podłączyć?
Sterownik przeznaczony jest do montażu na szynie DIN 35 mm w szafie ochronnej i wymaga zasilania 230 V AC. Obsługuje zawory mieszające wyposażone w siłowniki sterowane 3-punktowo. Maksymalne obciążenie każdego wyjścia wynosi 100 W, dlatego przed podłączeniem należy sprawdzić parametry elektryczne pomp i siłowników.
