Opis produktu

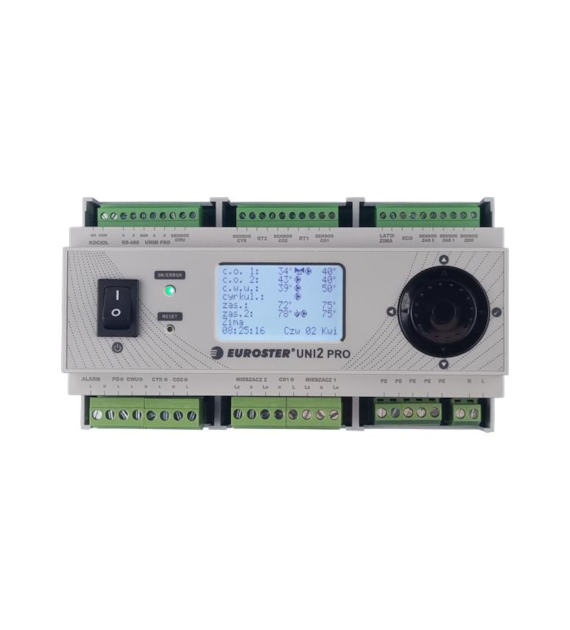

Euroster UNI2 PRO EUNI2PROOBUD to zaawansowany pogodowy sterownik instalacji grzewczej, przeznaczony do zarządzania dwoma niezależnymi obiegami centralnego ogrzewania z zaworami mieszającymi, przygotowaniem ciepłej wody użytkowej oraz jej cyrkulacją. Urządzenie umożliwia automatyczną regulację temperatury w instalacji na podstawie warunków atmosferycznych, harmonogramów pracy oraz ustawień użytkownika.
Sterownik znajduje zastosowanie w instalacjach centralnego ogrzewania z grzejnikami, ogrzewaniem podłogowym i układami mieszanymi. Może współpracować z dwoma źródłami ciepła, zbiornikiem buforowym oraz zasobnikiem ciepłej wody użytkowej.
Euroster UNI2 PRO łączy regulację pogodową, sterowanie pompami i siłownikami zaworów mieszających oraz obsługę c.w.u. w jednym urządzeniu. Dzięki możliwości rozbudowy o dodatkowe moduły UniM PRO oraz komunikacji Modbus RTU sprawdza się również w bardziej rozbudowanych systemach automatyki grzewczej.
Najważniejsze cechy i zalety sterownika Euroster UNI2 PRO:
Sterowanie dwoma niezależnymi obiegami grzewczymi – obsługa dwóch obiegów centralnego ogrzewania wyposażonych w pompy i zawory mieszające.
Zaawansowana regulacja pogodowa – 4-punktowa charakterystyka pogodowa umożliwia dostosowanie temperatury zasilania do warunków zewnętrznych.
Sterowanie siłownikami zaworów mieszających – obsługa 3-punktowych siłowników zaworów mieszających w każdym obiegu grzewczym.
Obsługa zasobnika c.w.u. – sterowanie pompą ładującą zasobnik ciepłej wody użytkowej z funkcją priorytetu.
Sterowanie pompą bufora – możliwość obsługi pompy ładującej zbiornik buforowy, również w układach z laddomatem lub zaworem ATV.
Elastyczne przygotowanie c.w.u. – możliwość ładowania zasobnika ciepłej wody z bufora lub bezpośrednio z kotła, niezależnie od bufora.
Sterowanie cyrkulacją c.w.u. – czasowe lub temperaturowe zarządzanie pracą pompy cyrkulacyjnej.
Współpraca z dwoma źródłami ciepła – temperaturowe sterowanie głównym oraz pomocniczym źródłem ogrzewania.
Niezależne sterowanie obiegami – współpraca z regulatorami pokojowymi i indywidualnymi harmonogramami pracy.
Automatyczna zmiana sezonu lato/zima – cztery sposoby przełączania sezonowego.
Tryb Eco – możliwość aktywacji ekonomicznego trybu pracy przez zewnętrzny sygnał sterujący.
Funkcja czasowego uruchomienia ogrzewania – możliwość pracy wybranego obiegu z określoną temperaturą przez zadany czas, przydatna m.in. podczas wygrzewania posadzki.
Możliwość rozbudowy – współpraca z maksymalnie czterema dodatkowymi modułami Euroster UniM PRO.
Komunikacja Modbus RTU – możliwość integracji z kompatybilnymi systemami automatyki budynkowej.
Podświetlany wyświetlacz LCD – czytelna prezentacja parametrów i ustawień pracy.
Komplet czujników w zestawie – elementy pomiarowe niezbędne do realizacji funkcji sterownika.
Pogodowe sterowanie obiegami centralnego ogrzewania
Sterownik Euroster UNI2 PRO wykorzystuje regulację pogodową, która automatycznie dostosowuje temperaturę wody grzewczej do temperatury zewnętrznej.
Zastosowana 4-punktowa charakterystyka pogodowa umożliwia precyzyjne określenie temperatury zasilania dla różnych warunków atmosferycznych.
Urządzenie obsługuje dwa niezależne obiegi centralnego ogrzewania, z których każdy może posiadać własną pompę obiegową oraz zawór mieszający z siłownikiem 3-punktowym.
Rozwiązanie to umożliwia jednoczesne zarządzanie instalacją grzejnikową i ogrzewaniem podłogowym, które wymagają różnych parametrów temperatury wody.
Każdy obieg może być sterowany niezależnie za pomocą regulatora pokojowego, harmonogramu pracy lub obu tych rozwiązań.
Sterowanie zasobnikiem ciepłej wody użytkowej
Euroster UNI2 PRO umożliwia sterowanie pompą ładującą zasobnik ciepłej wody użytkowej z funkcją priorytetu c.w.u.
Sterownik pozwala na przygotowanie ciepłej wody poprzez ładowanie zasobnika z bufora lub bezpośrednio z kotła, niezależnie od pracy zbiornika buforowego.
Funkcja priorytetu c.w.u. pozwala odpowiednio zarządzać pracą instalacji podczas podgrzewania wody użytkowej.
Dodatkowo urządzenie umożliwia sterowanie pompą cyrkulacyjną c.w.u. na podstawie harmonogramu czasowego lub temperatury. Pozwala to dostosować pracę cyrkulacji do rzeczywistych potrzeb użytkowników i ograniczyć niepotrzebną pracę pompy.
Obsługa zbiornika buforowego i dwóch źródeł ciepła
Sterownik posiada funkcję zarządzania pompą ładującą zbiornik buforowy. Może współpracować z instalacjami wykorzystującymi laddomat lub termostatyczny zawór ochrony powrotu ATV.
Euroster UNI2 PRO umożliwia również temperaturowe sterowanie dwoma źródłami ciepła – głównym i pomocniczym.
Dzięki temu może stanowić element automatyki instalacji grzewczej wykorzystującej kilka urządzeń do wytwarzania i magazynowania energii cieplnej.
Automatyczna zmiana sezonu i dodatkowe funkcje
Euroster UNI2 PRO umożliwia przełączanie pomiędzy sezonem letnim a zimowym na cztery sposoby:
Ręcznie, przez zmianę ustawień sterownika.
Automatycznie, według zaprogramowanej daty.
Automatycznie, na podstawie temperatury.
Za pomocą zewnętrznego styku sterującego.
Sterownik posiada również wejście aktywujące tryb Eco za pomocą zewnętrznego włącznika lub kompatybilnego regulatora.
Dodatkową funkcją jest możliwość ręcznego uruchomienia wybranego obiegu grzewczego z określoną temperaturą na ustalony czas. Rozwiązanie może być przydatne podczas wygrzewania posadzki lub okresowego podgrzewania instalacji.
Rozbudowa i integracja z automatyką budynkową
Euroster UNI2 PRO umożliwia rozbudowę systemu poprzez podłączenie maksymalnie czterech modułów Euroster UniM PRO.
Sterownik obsługuje również protokół komunikacyjny Modbus RTU, pozwalający na integrację z odpowiednio przystosowanymi systemami sterowania i nadzoru.
Rozwiązanie to ułatwia zarządzanie bardziej rozbudowanymi instalacjami grzewczymi, w których wymagana jest współpraca kilku obiegów i urządzeń.
Dane techniczne:
Producent: Euroster
Model: UNI2 PRO
Kod produktu: EUNI2PROOBUD
Rodzaj urządzenia: pogodowy sterownik instalacji grzewczej
Liczba obsługiwanych obiegów c.o.: 2
Sterowanie zaworami mieszającymi: siłowniki 3-punktowe
Obsługa zasobnika c.w.u.: tak, z funkcją priorytetu
Sterowanie cyrkulacją c.w.u.: czasowe lub temperaturowe
Sterowanie pompą ładującą bufor: tak
Obsługa dwóch źródeł ciepła: tak
Napięcie zasilania: 230 V AC, 50 Hz
Maksymalny pobór mocy: 4 W
Wyjścia przekaźnikowe napięciowe: do pomp, siłowników zaworów i alarmu
Wyjście przekaźnikowe beznapięciowe: do sterowania kotłem lub innym urządzeniem grzewczym
Maksymalne obciążenie wyjść: 100 W na każde wyjście
Zakres pomiaru temperatury: od -30°C do +120°C
Zakres regulacji temperatury obiegów c.o.: od +15°C do +90°C
Zakres regulacji temperatury c.w.u.: od +40°C do +80°C
Zakres regulacji temperatury cyrkulacji: od +20°C do +50°C
Dokładność regulacji temperatury: 1°C
Dokładność wskazań temperatury: 1°C
Regulacja pogodowa: 4-punktowa
Komunikacja: Modbus RTU
Możliwość rozbudowy: maksymalnie 4 moduły UniM PRO
Wyświetlacz: podświetlany LCD
Temperatura pracy: od +5°C do +40°C
Temperatura przechowywania: od 0°C do +45°C
Stopień ochrony: IP20
Kolor: szary
Sposób montażu: w szafie ochronnej na szynie DIN 35 mm
Wymiary (szerokość × wysokość × głębokość): 159,5 × 90 × 59 mm
Zgodność z dyrektywami: EMC i LVD
Zastosowanie i montaż
Pogodowy sterownik Euroster UNI2 PRO przeznaczony jest do instalacji centralnego ogrzewania wymagających niezależnego zarządzania obiegami grzewczymi, przygotowaniem ciepłej wody użytkowej oraz cyrkulacją.
Sprawdza się między innymi w:
Instalacjach centralnego ogrzewania z dwoma obiegami mieszającymi.
Systemach łączących ogrzewanie grzejnikowe i podłogowe.
Instalacjach z zasobnikiem ciepłej wody użytkowej.
Układach ze zbiornikiem buforowym.
Systemach grzewczych wykorzystujących główne i pomocnicze źródło ciepła.
Instalacjach wymagających sterowania pompą cyrkulacyjną c.w.u.
Sterownik przeznaczony jest do montażu w szafie ochronnej na standardowej szynie DIN 35 mm. Wymaga doprowadzenia zasilania 230 V oraz podłączenia odpowiednich czujników temperatury, pomp, siłowników i urządzeń grzewczych.
Przed montażem należy zweryfikować zgodność elektryczną podłączanych urządzeń, szczególnie rodzaj sterowania siłowników zaworów mieszających oraz maksymalne obciążenie wyjść wynoszące 100 W na każde wyjście.
Euroster UNI2 PRO to kompleksowy sterownik pogodowy do instalacji centralnego ogrzewania i ciepłej wody użytkowej, który pozwala zarządzać dwoma obiegami grzewczymi, zasobnikiem c.w.u., cyrkulacją oraz zbiornikiem buforowym. Rozbudowane funkcje regulacji i automatyki umożliwiają dopasowanie pracy instalacji do potrzeb użytkowników oraz racjonalne wykorzystanie energii cieplnej.
FAQ
1. Do czego służy pogodowy sterownik Euroster UNI2 PRO?
Euroster UNI2 PRO służy do automatycznego zarządzania instalacją centralnego ogrzewania i ciepłej wody użytkowej. Obsługuje dwa niezależne obiegi grzewcze z zaworami mieszającymi, pompę ładującą zasobnik c.w.u., cyrkulację oraz pompę ładowania zbiornika buforowego.
2. Ile obiegów grzewczych obsługuje Euroster UNI2 PRO?
Sterownik obsługuje dwa niezależne obiegi centralnego ogrzewania. Każdy obieg może być wyposażony w pompę obiegową oraz zawór mieszający z siłownikiem 3-punktowym i pracować według własnego harmonogramu lub regulatora pokojowego.
3. Czy Euroster UNI2 PRO nadaje się do ogrzewania podłogowego i grzejnikowego?
Tak. Sterownik umożliwia niezależną regulację dwóch obiegów o różnych temperaturach zasilania. Dzięki temu może jednocześnie obsługiwać ogrzewanie podłogowe i instalację grzejnikową.
4. Czy sterownik Euroster UNI2 PRO obsługuje zasobnik ciepłej wody użytkowej?
Tak. Urządzenie steruje pompą ładującą zasobnik c.w.u. i posiada funkcję priorytetu ciepłej wody. Umożliwia ładowanie zasobnika ze zbiornika buforowego lub bezpośrednio z kotła, niezależnie od bufora.
5. Czy Euroster UNI2 PRO może sterować pompą cyrkulacyjną c.w.u.?
Tak. Sterownik umożliwia czasowe lub temperaturowe sterowanie pompą cyrkulacyjną. Pozwala to dostosować pracę cyrkulacji do zapotrzebowania na ciepłą wodę użytkową i ograniczyć zbędną pracę pompy.
6. Czy Euroster UNI2 PRO współpracuje ze zbiornikiem buforowym i dwoma źródłami ciepła?
Tak. Sterownik obsługuje pompę ładującą zbiornik buforowy i umożliwia współpracę z układami wykorzystującymi laddomat lub zawór ATV. Dodatkowo oferuje temperaturowe sterowanie głównym i pomocniczym źródłem ciepła.
7. Czym różni się Euroster UNI2 PRO od Euroster UNI3 PRO?
Euroster UNI2 PRO obsługuje dwa niezależne obiegi grzewcze z zaworami mieszającymi, a dodatkowo steruje przygotowaniem c.w.u., cyrkulacją oraz ładowaniem bufora. Euroster UNI3 PRO jest przeznaczony do obsługi trzech niezależnych obiegów grzewczych z zaworami mieszającymi. Wybór odpowiedniego modelu zależy od liczby obiegów oraz wymaganych funkcji sterowania instalacją.
8. Jak montuje się Euroster UNI2 PRO i jakie urządzenia można do niego podłączyć?
Sterownik montuje się w szafie ochronnej na szynie DIN 35 mm i zasila napięciem 230 V AC. Można do niego podłączyć odpowiednie pompy obiegowe, siłowniki 3-punktowe zaworów mieszających, czujniki temperatury oraz kompatybilne urządzenia grzewcze. Maksymalne obciążenie każdego wyjścia wynosi 100 W.
