Opis produktu

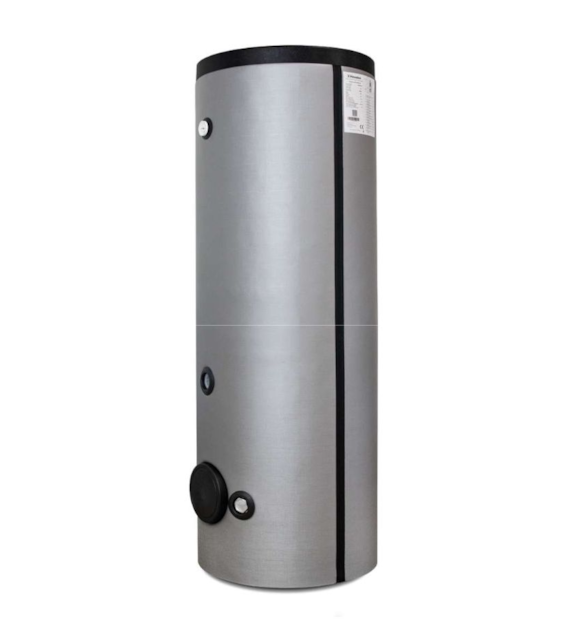

HEWALEX ZPE HX200-2.2B to stojący podgrzewacz pojemnościowy przeznaczony do przygotowania ciepłej wody użytkowej w instalacjach wykorzystujących dwa niezależne źródła ciepła. Może współpracować między innymi z pompą ciepła oraz instalacją solarną.
Zbiornik posiada dwie niezależne wężownice umieszczone jedna nad drugą. Dolna wężownica C1 ma powierzchnię 0,64 m², natomiast górna wężownica C2 1,65 m². Takie rozwiązanie pozwala na wykorzystanie dwóch źródeł energii w jednej instalacji przygotowania CWU.
Pojemność magazynowa modelu HX200-2.2B wynosi 184 l. Wewnętrzna powierzchnia zbiornika jest zabezpieczona emalią ceramiczną, a dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe. Izolacja z twardej pianki poliuretanowej o grubości 50 mm ogranicza straty ciepła.
Podgrzewacz posiada również króciec cyrkulacji CWU oraz króciec 6/4" umożliwiający zastosowanie grzałki elektrycznej jako dodatkowego źródła ciepła.
Najważniejsze cechy
Dwie niezależne wężownice grzewcze
Górna wężownica C2 o powierzchni 1,65 m²
Dolna wężownica C1 o powierzchni 0,64 m²
Pojemność magazynowa 184 l
Możliwość współpracy z pompą ciepła i instalacją solarną
Możliwość podłączenia dodatkowej grzałki elektrycznej
Króciec cyrkulacji ciepłej wody użytkowej
Zabezpieczenie powierzchni wewnętrznej emalią ceramiczną
Dwie anody magnezowe wspomagające ochronę antykorozyjną
Izolacja cieplna z twardej pianki poliuretanowej
Termometr na obudowie do kontroli temperatury wody
Otwór rewizyjny ułatwiający czynności konserwacyjne
Stojąca konstrukcja z regulowanymi stopami
Parametry techniczne
Producent: HEWALEX
Model: ZPE HX200-2.2B
Numer katalogowy: HZPE0200B2W02
Typ: podgrzewacz pojemnościowy CWU
Pojemność magazynowa: 184 l
Liczba wężownic: 2
Powierzchnia dolnej wężownicy C1: 0,64 m²
Powierzchnia górnej wężownicy C2: 1,65 m²
Średnica zewnętrzna: 600 mm
Wysokość: 1230 mm
Waga netto: 102 kg
Grubość izolacji: 50 mm
Materiał izolacji: pianka poliuretanowa
Maksymalne ciśnienie wody w podgrzewaczu: 10 bar
Maksymalna temperatura wody w podgrzewaczu: 95°C
Straty postojowe: 61 W
Klasa efektywności energetycznej: B
Opory hydrauliczne dolnej wężownicy C1: 9 mbar
Opory hydrauliczne górnej wężownicy C2: 44 mbar
Zabezpieczenie antykorozyjne zbiornika: emalia ceramiczna
Dodatkowa ochrona antykorozyjna: 2 anody magnezowe
Przyłącze grzałki elektrycznej: 6/4"
Średnica otworu rewizyjnego: 180 mm
Zastosowanie
Przygotowanie ciepłej wody użytkowej w budynkach mieszkalnych
Instalacje CWU współpracujące z pompami ciepła
Układy wykorzystujące pompę ciepła oraz instalację solarną
Instalacje z dwoma niezależnymi źródłami ciepła
Instalacje wyposażone w cyrkulację ciepłej wody użytkowej
Układy z możliwością zastosowania dodatkowej grzałki elektrycznej
Kompatybilność
Podgrzewacz HEWALEX ZPE HX200-2.2B jest przeznaczony do zintegrowanych instalacji przygotowania ciepłej wody użytkowej wykorzystujących dwa niezależne źródła ciepła. Producent wskazuje możliwość współpracy między innymi z pompą ciepła i instalacją solarną.
Przed zastosowaniem z konkretnym modelem pompy ciepła należy sprawdzić wymagania urządzenia dotyczące pojemności podgrzewacza, powierzchni wymiany ciepła, przepływu oraz parametrów instalacji.
Informacje dla instalatora
Podgrzewacz przeznaczony jest do ustawienia bezpośrednio na posadzce. Regulowane stopy umożliwiają jego prawidłowe wypoziomowanie.
Przy projektowaniu instalacji należy zwrócić uwagę na prawidłowe przyporządkowanie obu wężownic do źródeł ciepła. Model posiada dolną wężownicę C1 o powierzchni 0,64 m² oraz górną C2 o powierzchni 1,65 m².
Należy uwzględnić opory hydrauliczne wężownic oraz wymagane przepływy po stronie źródeł ciepła. W przypadku pompy ciepła szczególnie istotne jest dopasowanie powierzchni wymiany ciepła do wymagań konkretnego urządzenia.
Króciec 6/4" pozwala na montaż opcjonalnej grzałki elektrycznej. Otwór rewizyjny w dolnej części zbiornika ułatwia prowadzenie czynności serwisowych i konserwacyjnych.
Najczęstsze błędy przy doborze
Dobór wyłącznie na podstawie nominalnej pojemności zbiornika – należy również sprawdzić powierzchnię odpowiedniej wężownicy i wymagania źródła ciepła.
Pomylenie powierzchni wężownic – w modelu HX200-2.2B dolna wężownica C1 ma 0,64 m², a górna C2 ma 1,65 m².
Brak weryfikacji wymagań pompy ciepła – przed zakupem należy sprawdzić wymaganą przez producenta pompy powierzchnię wymiany ciepła i parametry hydrauliczne.
Nieuwzględnienie miejsca montażowego – zbiornik ma średnicę 600 mm i wysokość 1230 mm, dlatego należy wcześniej sprawdzić możliwość transportu i ustawienia urządzenia w pomieszczeniu technicznym.
Nieuwzględnienie masy urządzenia – masa netto podgrzewacza wynosi 102 kg, do czego podczas eksploatacji dochodzi masa zgromadzonej wody.
Dlaczego warto wybrać ten model
Dwie niezależne wężownice umożliwiają budowę instalacji CWU wykorzystującej dwa źródła ciepła.
Górna wężownica o powierzchni 1,65 m² pozwala na efektywną wymianę energii w odpowiednio dobranym układzie grzewczym.
Pojemność magazynowa 184 l sprawdza się w instalacjach, w których wymagany jest kompaktowy podgrzewacz z dwiema wężownicami.
Izolacja poliuretanowa o grubości 50 mm ogranicza straty postojowe.
Emalia ceramiczna i dwie anody magnezowe zapewniają wielostopniową ochronę wnętrza zbiornika przed korozją.
Króciec cyrkulacji, możliwość zastosowania grzałki elektrycznej oraz otwór rewizyjny zwiększają możliwości konfiguracji i ułatwiają obsługę instalacji.
FAQ
Czy HEWALEX ZPE HX200-2.2B nadaje się do pompy ciepła?
Tak. Seria ZPE 2.2B jest przeznaczona między innymi do układów wykorzystujących pompę ciepła. Dobór do konkretnego modelu pompy należy jednak zweryfikować pod względem wymaganej powierzchni wężownicy i parametrów hydraulicznych.
Jaką pojemność ma ZPE HX200-2.2B?
Pojemność magazynowa podgrzewacza wynosi 184 l.
Jakie powierzchnie mają wężownice?
Dolna wężownica C1 ma powierzchnię 0,64 m², natomiast górna wężownica C2 ma powierzchnię 1,65 m².
Czy podgrzewacz może współpracować z instalacją solarną?
Tak. Producent przewiduje zastosowanie podgrzewaczy ZPE 2.2B między innymi w układach łączących instalację solarną z pompą ciepła.
Czy można zamontować grzałkę elektryczną?
Tak. Podgrzewacz posiada oddzielny króciec 6/4" przeznaczony do montażu opcjonalnej grzałki elektrycznej.
Czy zbiornik posiada przyłącze cyrkulacji CWU?
Tak. Model HX200-2.2B jest wyposażony w króciec umożliwiający wykonanie cyrkulacji ciepłej wody użytkowej.
Jak zabezpieczony jest zbiornik przed korozją?
Powierzchnie wewnętrzne są pokryte emalią ceramiczną, a dodatkową ochronę zapewniają dwie anody magnezowe.
