Opis produktu

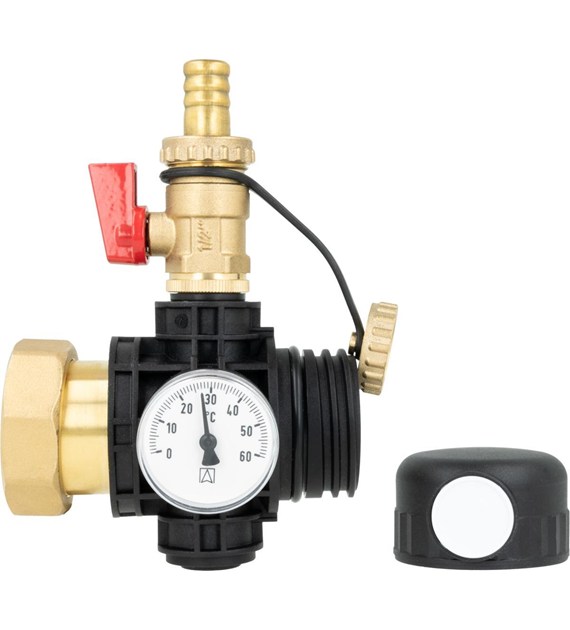

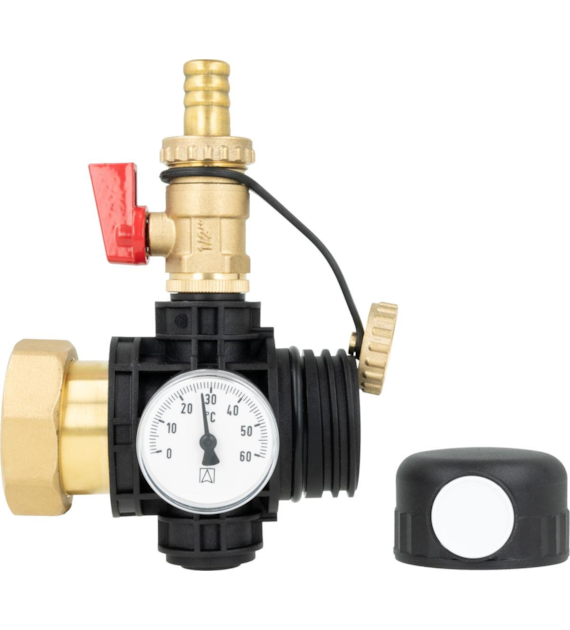

Moduł standardowy rozdzielacza dolnego źródła ciepła ProCalida IN 1 1/2" 80900 jest elementem przeznaczonym do dużych instalacji grzewczych, chłodzących oraz instalacji dolnego źródła ciepła lub chłodu. Służy do połączenia instalacji lub źródła z odpowiednimi obiegami rozdzielacza ProCalida IN.
Korpus modułu wykonany jest z poliamidu PA66, który dobrze sprawdza się w instalacjach wodnych oraz w układach z mieszaniną wody i glikolu. Moduł jest przystosowany do montażu ściennego i wyposażony w elementy ułatwiające obsługę instalacji, takie jak termometry, zawory KFE oraz fabrycznie zakorkowane przyłącza G1/2".
Najważniejsze cechy
Wykonanie z poliamidu PA66
Przeznaczony do rozdzielaczy ProCalida IN
Do instalacji grzewczych, chłodzących oraz dolnego źródła ciepła i chłodu
Montaż ścienny
Termometry z zakresem pomiarowym 0÷60°C
Zawory KFE do napełniania i opróżniania instalacji
Przyłącza główne z nakrętkami G1 1/2"
Fabrycznie zakorkowane przyłącza GW G1/2"
Możliwość zastosowania odpowietrznika automatycznego lub termometru BiTh ST
Komplet elementów montażowych w zestawie
Przystosowany do pracy z wodą oraz mieszaniną wody i glikolu do 50%
Parametry techniczne
Producent: ProCalida
Model: IN
Numer artykułu: 80900
Rodzaj produktu: moduł standardowy ProCalida IN
Typ produktu: rozdzielacz dolnego źródła
Materiał: poliamid PA66
Przyłącza rozdzielacza: nakrętki G1 1/2"
Przyłącza pętli grzewczych: G1"
Przyłącza siłowników termoelektrycznych: M30x1,5
Zakres regulacji przepływu medium: 4÷20 l/min
Ciśnienie medium: maks. 6 bar
Temperatura medium: maks. 90°C przy 3 bar, maks. 60°C przy 6 bar
Medium: woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
Zakres pomiarowy termometrów: 0÷60°C
Montaż: ścienny
Przyłącza dodatkowe: GW G1/2"
Elementy dostawy: 2 wieszaki ścienne
Elementy dostawy: 2 zakończenia belek
Elementy dostawy: 2 przyłącza główne z nakrętkami G1 1/2"
Elementy dostawy: 2 zawory KFE
Elementy dostawy: 2 termometry
Elementy dostawy: kołki montażowe ze śrubami
Elementy dostawy: uszczelki płaskie i zapasowe o-ringi
Zastosowanie
Duże instalacje grzewcze
Duże instalacje chłodzące
Instalacje dolnego źródła ciepła
Instalacje dolnego źródła chłodu
Układy z pompami ciepła
Połączenie źródła z obiegami rozdzielacza ProCalida IN
Instalacje z medium wodnym
Instalacje z mieszaniną wody i glikolu
Montaż w kotłowniach, pomieszczeniach technicznych i rozdzielaczowych
Kompatybilność
Rozdzielacze ProCalida IN
Obiegi rozdzielacza ProCalida IN Art.-Nr 81 841
Obiegi rozdzielacza ProCalida IN Art.-Nr 81 842
Obiegi rozdzielacza ProCalida IN Art.-Nr 81 843
Instalacje wodne
Instalacje z mieszaniną wody i glikolu do 50%
Siłowniki termoelektryczne z przyłączem M30x1,5
Odpowietrzniki automatyczne montowane w przyłączu GW G1/2"
Termometry BiTh ST montowane w przyłączu GW G1/2"
Informacje dla instalatora
Moduł ProCalida IN 1 1/2" należy montować na ścianie z użyciem dostarczonych wieszaków, kołków i śrub montażowych. Przyłącza główne z nakrętkami G1 1/2" umożliwiają połączenie modułu z instalacją lub źródłem ciepła i chłodu.
Zawory KFE pozwalają na wygodne napełnianie oraz opróżnianie układu. Termometry zamontowane w module umożliwiają kontrolę aktualnej temperatury medium w belkach. Fabrycznie zakorkowane przyłącza GW G1/2" mogą zostać wykorzystane do montażu odpowietrznika automatycznego albo termometru BiTh ST, zależnie od wymagań instalacji.
Przy doborze należy zwrócić uwagę na dopuszczalne ciśnienie i temperaturę pracy medium oraz na stężenie glikolu, które nie powinno przekraczać 50%.
Najczęstsze błędy przy doborze
Dobór modułu bez sprawdzenia kompatybilności z rozdzielaczem ProCalida IN
Pominięcie średnicy przyłączy głównych G1 1/2"
Zastosowanie w instalacji o ciśnieniu medium powyżej 6 bar
Praca z temperaturą medium niezgodną z dopuszczalnym zakresem dla danego ciśnienia
Użycie mieszaniny glikolu o stężeniu wyższym niż 50%
Brak zaplanowanego dostępu do zaworów KFE podczas napełniania i opróżniania instalacji
Niewykorzystanie przyłączy GW G1/2" w sytuacji, gdy instalacja wymaga dodatkowego odpowietrzenia lub pomiaru temperatury
Dlaczego warto wybrać ten model
Moduł jest przeznaczony do współpracy z systemem rozdzielaczy ProCalida IN, co ułatwia prawidłowe kompletowanie instalacji dolnego źródła ciepła lub chłodu.
W zestawie znajdują się elementy potrzebne do montażu, w tym wieszaki ścienne, przyłącza główne, zawory KFE, termometry, uszczelki oraz zapasowe o-ringi.
Zintegrowane termometry ułatwiają kontrolę temperatury pracy instalacji, a zawory KFE przyspieszają czynności serwisowe, napełnianie i opróżnianie układu.
Możliwość pracy z wodą oraz mieszaniną wody i glikolu do 50% sprawia, że moduł dobrze nadaje się do instalacji dolnego źródła stosowanych przy pompach ciepła.
FAQ
Czy moduł ProCalida IN 1 1/2" nadaje się do instalacji dolnego źródła ciepła?
Tak, moduł jest przeznaczony do instalacji dolnego źródła ciepła oraz chłodu, a także do dużych instalacji grzewczych i chłodzących.
Z jakim medium może pracować ten moduł?
Moduł może pracować z wodą oraz mieszaniną wody i glikolu o maksymalnym stężeniu 50%.
Czy moduł ma zawory do napełniania instalacji?
Tak, w zestawie znajdują się 2 zawory KFE umożliwiające napełnianie oraz opróżnianie instalacji.
Czy w module można zamontować odpowietrznik automatyczny?
Tak, fabrycznie zakorkowane przyłącza GW G1/2" można wykorzystać do montażu odpowietrznika automatycznego lub termometru BiTh ST.
Jakie jest maksymalne ciśnienie pracy modułu?
Maksymalne ciśnienie medium wynosi 6 bar.
Jaka jest maksymalna temperatura pracy?
Temperatura medium może wynosić maksymalnie 90°C przy 3 bar oraz maksymalnie 60°C przy 6 bar.
Czy moduł jest dostarczany z uchwytami montażowymi?
Tak, w komplecie znajdują się 2 wieszaki ścienne oraz kołki montażowe ze śrubami.
Do jakich rozdzielaczy pasuje moduł?
Moduł współpracuje z rozdzielaczami ProCalida IN, w tym z obiegami Art.-Nr 81 841, 81 842 oraz 81 843.
