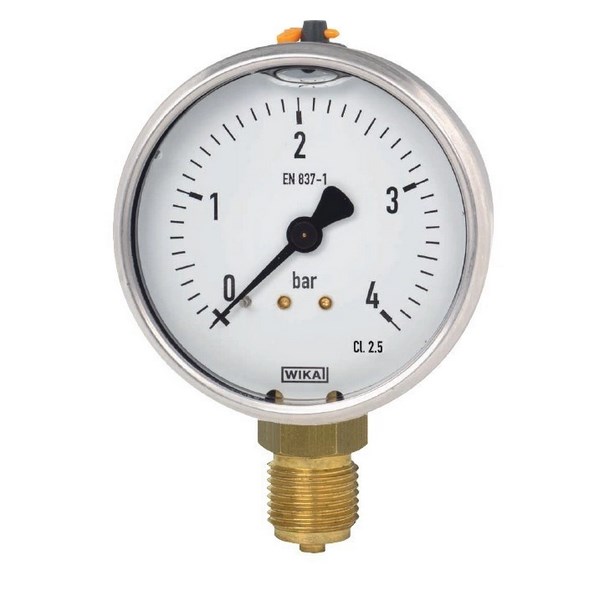

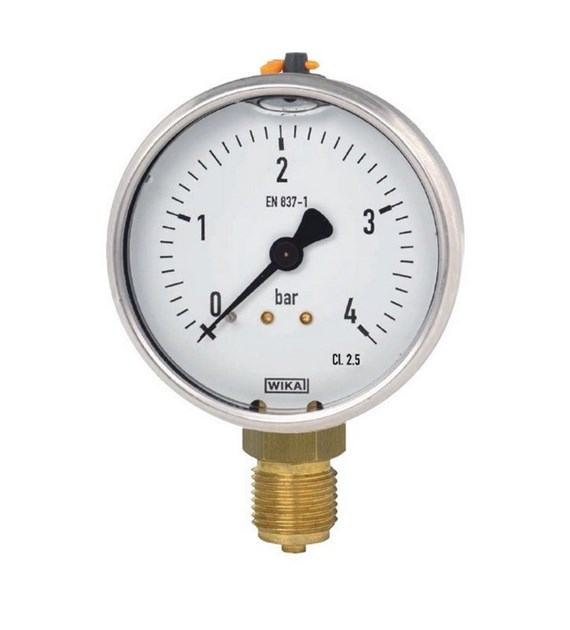

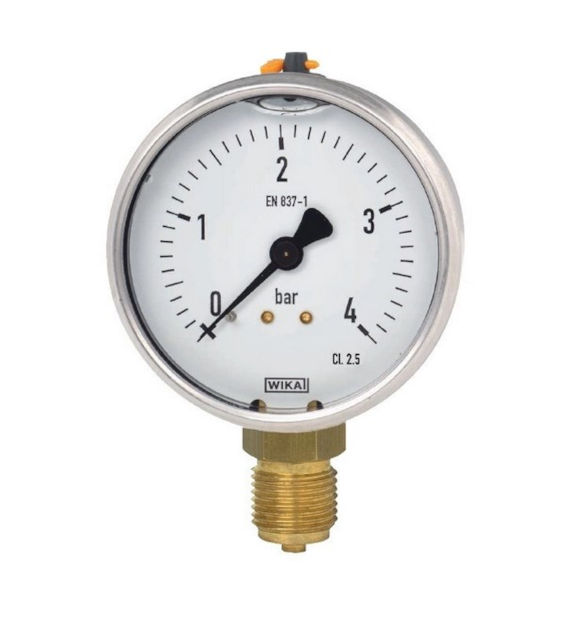

Manometr mechaniczny model 113.53 to urządzenie wyposażone w rurkę Bourdona, wypełnione cieczą, zapewniające precyzyjne pomiary ciśnienia w różnych aplikacjach przemysłowych. Jego solidna konstrukcja charakteryzuje się obudową wykonaną ze stali nierdzewnej, a części zwilżane są stopem miedzi, co zapewnia wysoką odporność na korozję oraz trwałość w trudnych warunkach pracy.
Manometr glicerynowy 113.53 dostępny jest w trzech rozmiarach nominalnych: NS 40, NS 80 oraz NS 100, spełniając wymagania stopnia ochrony IP65, co gwarantuje jego odporność na pył i wodę, zapewniając niezawodność w trudnych środowiskach przemysłowych.
Urządzenie to znajduje szerokie zastosowanie w systemach przemysłowych, takich jak sprężarki, pompy, systemy hydrauliczne oraz chłodnicze, gdzie jest wykorzystywane do pomiaru ciśnienia zarówno mediów gazowych, jak i ciekłych. Jako manometr glicerynowy, model 113.53 gwarantuje stabilność wskazań, minimalizując wpływ wibracji i szumów, co zapewnia dokładność pomiarów w wymagających warunkach pracy.
Manometry wypełnione cieczą są wykorzystywane w zastosowaniach z dużym obciążeniem dynamicznymi uderzeniami i drganiami. Wypełniająca przyrząd ciecz tłumi powstałe drgania i odciąża jego mechaniczne elementy.
W zależności od warunków roboczych, najczęściej stosowanymi cieczami wypełniającymi są mieszaniny wody i gliceryny oraz oleje silikonowe. Woda z gliceryną nadaje się do większości zastosowań i temperatur otoczenia. Jej użycie jest wskazane szczególnie dla niskich zakresów ciśnienia ze względu na niską gęstość cieczy i związany z tym niski opór na elemencie ciśnieniowym. Olej silikonowy jest dobry do zastosowań, w których manometr jest narażony na oddziaływanie szczególnie wysokich (> +60 °C) lub niskich (< -20 °C) temperatur.
Obudowa manometru nie jest całkowicie wypełniana, ponieważ w zależności od wilgotności i temperatury, medium wypełniające pochłania dodatkową wodę i odpowiednio się rozszerza. Aby zapewnić wystarczającą ilość miejsca dla tego rozszerzania i zapobiec przeciekom, obudowy są wypełniane domyślnie tylko w 80% – 90%.
Ciecz tłumi piki ciśnienia, uderzenia i drgania i chroni mechaniczne elementy manometru. Zapobiega to zmęczeniu metalu i powstaniu usterek.
Kolejny czynnik – decydujący dla użytkownika – to zapewnienie czytelności pomiaru ciśnienia. Ciecz wypełniająca ogranicza ruchy wskazówki, nawet przy silnych drganiach. Bez tłumienia przez ciecz wskazówka nie pokazywałaby rzeczywistego ciśnienia, ale przemieszczała się tam i z powrotem z częstotliwością występujących drgań.
Manometry wypełnione cieczą są przeznaczone dla różnorodnych zastosowań, w szczególności procesów, w których występują uderzenia i drgania.
Do montażu w panelach sterowania manometry z przyłączem procesowym montowanym z tyłu mogą być wyposażone w kołnierz montażowy lub trójkątny pierścień profilowany i wspornik montażowy.
