Opis produktu

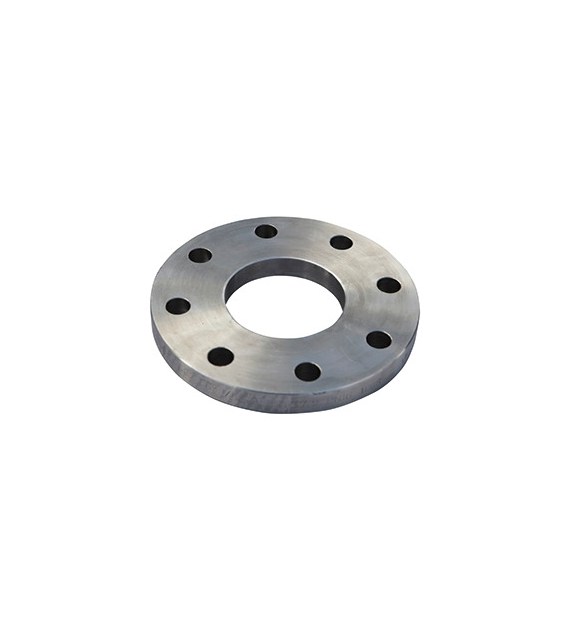

Kołnierz płaski do spawania ATUSA FC016065 to wysokiej jakości element połączeniowy przeznaczony do wykonywania połączeń kołnierzowych w instalacjach wodnych, przemysłowych oraz przeciwpożarowych. Produkt został wykonany ze stali P245GH zgodnie z normą EN 10222-2 oraz spełnia wymagania normy EN 1092-1 Typ 01.
Kołnierz posiada płaską powierzchnię uszczelniającą typu A oraz 8 otworów pod śruby M16, dzięki czemu zapewnia trwałe i szczelne połączenie rurociągów stalowych o średnicy zewnętrznej 76,1 mm.
Najważniejsze cechy
Kołnierz zgodny z normą EN 1092-1 Typ 01
Wykonany ze stali P245GH
Powierzchnia uszczelniająca Typ A – płaska
Przystosowany do ciśnienia PN16
8 otworów montażowych
Do rur stalowych 76,1 mm
Trwała konstrukcja do zastosowań przemysłowych
Przeznaczony do spawania
Parametry techniczne
Producent: ATUSA
Kod producenta: FC016065
Typ: kołnierz płaski do spawania
Norma: EN 1092-1 Typ 01
Materiał: stal P245GH
Norma materiałowa: EN 10222-2
DN: 65
Rozmiar calowy: 2½"
Średnica rury: 76,1 mm
Ciśnienie nominalne: PN16
Średnica zewnętrzna kołnierza (ØD): 185 mm
Średnica podziałowa otworów (ØK): 145 mm
Średnica otworów pod śruby (ØL): 18 mm
Średnica otworu pod rurę (ØB1): 77,5 mm
Grubość kołnierza (C1): 20 mm
Liczba otworów: 8
Śruby: M16
Typ powierzchni: Typ A – płaska
Waga: 3,16 kg
Kolor: czarny
Zastosowanie
Instalacje wodne
Sieci wodociągowe
Pompownie i przyłącza
Instalacje przemysłowe
Instalacje olejowe i paliwowe
Instalacje przeciwpożarowe
Rurociągi stalowe spawane
Kompatybilność
Rury stalowe o średnicy zewnętrznej 76,1 mm
Połączenia kołnierzowe PN16
Uszczelki kołnierzowe DN65
Śruby i nakrętki M16
Instalacje zgodne z EN 1092-1
Informacje dla instalatora
Kołnierz przeznaczony jest do przyspawania do rury stalowej o średnicy zewnętrznej 76,1 mm. Podczas montażu należy dobrać odpowiednią uszczelkę DN65 oraz komplet śrub M16. Zaleca się zachowanie osiowości połączenia i równomierne dokręcanie śrub metodą krzyżową.
Najczęstsze błędy przy doborze
Mylenie DN65 ze średnicą rury 65 mm – produkt przeznaczony jest do rury stalowej 76,1 mm.
Dobór kołnierza o niewłaściwym ciśnieniu nominalnym.
Nieprawidłowy rozstaw otworów względem przeciwkołnierza.
Brak zgodności średnicy uszczelki z DN65.
Stosowanie niewłaściwego kompletu śrub montażowych.
Dlaczego warto wybrać ten model
Produkcja zgodna z normą EN 1092-1
Stal P245GH stosowana w profesjonalnych instalacjach
Płaska powierzchnia uszczelniająca Typ A
Wysoka trwałość połączenia spawanego
Uniwersalne zastosowanie w instalacjach wodnych i przemysłowych
Produkt renomowanego producenta ATUSA
FAQ
Czy kołnierz pasuje do rury 2½ cala?
Tak, kołnierz przeznaczony jest do rur stalowych 2½" o średnicy zewnętrznej 76,1 mm.
Ile otworów montażowych posiada kołnierz?
Kołnierz wyposażony jest w 8 otworów pod śruby M16.
Jaka jest norma wykonania produktu?
Kołnierz został wykonany zgodnie z normą EN 1092-1 Typ 01.
Do jakiego ciśnienia przeznaczony jest kołnierz?
Produkt posiada klasę ciśnieniową PN16.
Z jakiego materiału wykonano kołnierz?
Kołnierz wykonano ze stali P245GH zgodnej z EN 10222-2.
