Opis produktu

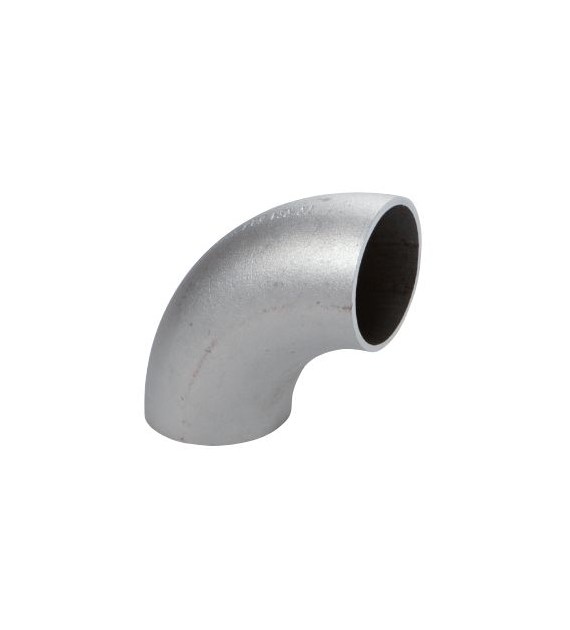

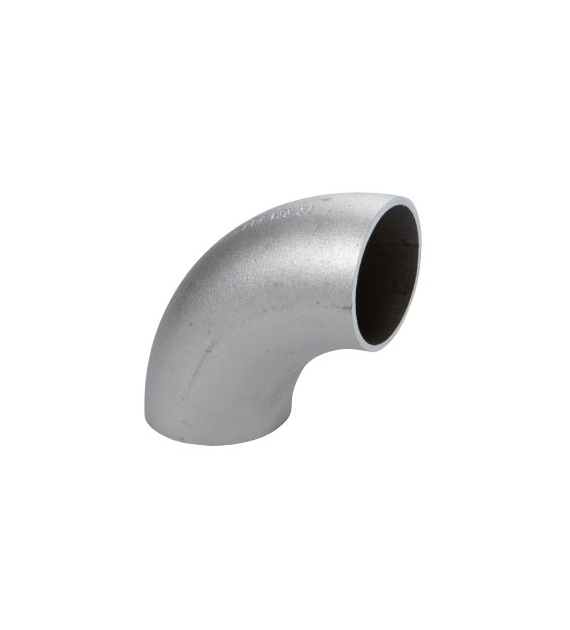

Kolano hamburskie ATUSA C3XXX139 to profesjonalna kształtka stalowa przeznaczona do wykonywania trwałych zmian kierunku przepływu w rurociągach. Produkt wykonano w technologii bezszwowej, co zapewnia wysoką wytrzymałość mechaniczną oraz bezpieczeństwo pracy w instalacjach przemysłowych i energetycznych.
Kolano posiada kąt gięcia 90° oraz promień gięcia 3D, dzięki czemu umożliwia płynny przepływ medium przy ograniczeniu strat hydraulicznych. Produkt przeznaczony jest do spawania doczołowego z rurami stalowymi o średnicy zewnętrznej 139,7 mm.
Najważniejsze cechy
Bezszwowa konstrukcja stalowa
Kolano hamburskie 90°
Połączenie poprzez spawanie doczołowe
Wysoka wytrzymałość mechaniczna
Promień gięcia 3D
Przystosowane do pracy w instalacjach przemysłowych
Możliwość stosowania w instalacjach parowych i gazowych
Dokładne wykonanie zgodne z normami europejskimi
Fazowane końce ułatwiające spawanie
Parametry techniczne
Producent: ATUSA
Typ produktu: kolano hamburskie 90°
Kod: C3XXX139
Średnica nominalna: DN125
Rozmiar calowy: 5"
Średnica zewnętrzna (D): 139,7 mm
Grubość ścianki (T): 4,0 mm
Seria: 2
Promień gięcia (R): 190 mm
Wysokość (W): 260 mm
Waga: 4,04 kg
Sposób montażu: spawanie doczołowe
Kąt gięcia: 90°
Materiał: stal węglowa
Końce: fazowane pod spawanie
Norma: EN 10253
Temperatura pracy: od -15°C do +300°C
Zastosowanie
Instalacje przemysłowe
Instalacje parowe
Instalacje gazowe
Instalacje sprężonego powietrza
Instalacje centralnego ogrzewania
Rurociągi technologiczne
Węzły cieplne
Kotłownie przemysłowe
Instalacje przesyłu wody przegrzanej
Kompatybilność
Rury stalowe 139,7 mm
Systemy spawane doczołowo
Instalacje zgodne z EN 10253
Rurociągi przemysłowe i technologiczne
Instalacje parowe i energetyczne
Systemy przesyłu gazów technicznych
Informacje dla instalatora
Kolano przeznaczone jest do spawania doczołowego z rurami stalowymi o średnicy zewnętrznej 139,7 mm. Końce zostały przygotowane poprzez fazowanie, co ułatwia wykonanie prawidłowej spoiny. Przed montażem należy oczyścić powierzchnie spawane oraz zweryfikować zgodność średnic i grubości ścianek elementów instalacji.
Najczęstsze błędy przy doborze
Mylenie średnicy nominalnej DN125 z wymiarem rzeczywistym rury 139,7 mm.
Dobór kolana o niewłaściwej grubości ścianki.
Stosowanie kształtek o innym promieniu gięcia niż przewidziany w projekcie.
Niedopasowanie parametrów materiałowych do warunków pracy instalacji.
Brak uwzględnienia temperatury roboczej medium.
Dlaczego warto wybrać ten model
Bezszwowa konstrukcja zapewniająca wysoką trwałość.
Duży promień gięcia ograniczający opory przepływu.
Gotowe fazowanie końców pod spawanie.
Uniwersalne zastosowanie w instalacjach przemysłowych.
Przystosowanie do pracy z parą, gazami i wodą przegrzaną.
Produkt renomowanego producenta ATUSA.
FAQ
Do jakiej rury pasuje to kolano?
Kolano przeznaczone jest do rur stalowych o średnicy zewnętrznej 139,7 mm (5", DN125).
Jaka jest grubość ścianki?
Grubość ścianki wynosi 4,0 mm.
Czy kolano jest przygotowane do spawania?
Tak, posiada fazowane końce przeznaczone do spawania doczołowego.
Jaki jest promień gięcia kolana?
Promień gięcia wynosi 190 mm.
Czy można stosować je w instalacjach parowych?
Tak, kolano nadaje się do przesyłu pary, gazów, sprężonego powietrza oraz wody przegrzanej.
