Opis produktu

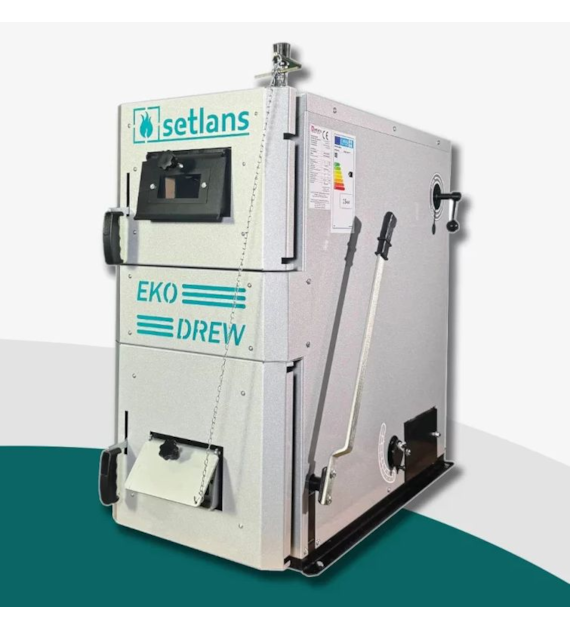

Setlans EKO DREW 12 to stalowy kocioł centralnego ogrzewania z ręcznym załadunkiem paliwa, przeznaczony do spalania polan drewna w procesie zgazowania. Urządzenie pracuje w technologii dolnego spalania, z dopalaniem gazów w dyszy ceramicznej oraz wykorzystaniem powietrza wtórnego.
Model o mocy nominalnej 12,5 kW jest przystosowany do pracy z buforem ciepła i może być stosowany w instalacjach centralnego ogrzewania w budynkach mieszkalnych, usługowych, warsztatach oraz małych obiektach gospodarczych. Kocioł spełnia wymagania 5 klasy według PN-EN 303-5+A1:2023-05 oraz wymogi ekoprojektu. Dane techniczne opracowano na podstawie instrukcji montażu i eksploatacji producenta.
Korpus wodny wykonany jest z blach stalowych S235JR, a elementy wewnętrzne mające kontakt z gorącymi spalinami wykonano z blachy o grubości 5 mm. Kocioł posiada izolację cieplną z wełny mineralnej osłoniętą lakierowaną blachą stalową.
Najważniejsze cechy
Kocioł zasypowy zgazowujący drewno o mocy 12,5 kW
Przystosowany do pracy z buforem ciepła
Identyfikator na liście ZUM Czystego Powietrza: KZ-000633
Spełnia wymagania programu Czyste Powietrze
Emisja cząstek stałych PM: 12 mg/m³
Kocioł o podwyższonym standardzie emisji cząstek stałych poniżej 20 mg/m³
Klasa sezonowej efektywności energetycznej: A+
Sprawność cieplna przy mocy nominalnej: 90,9%
5 klasa kotła według PN-EN 303-5
Ręczny zasyp paliwa
Paliwo podstawowe: polana drewna
Pojemna komora spalania
Dysza ceramiczna do dopalania gazów
Ruszt żeliwny oraz ruchomy przegarniacz rusztu
Praca na naturalnym ciągu kominowym
Możliwość pracy w układzie otwartym lub zamkniętym przy prawidłowym zabezpieczeniu instalacji
W komplecie miarkownik ciągu i narzędzia do czyszczenia kotła
Parametry techniczne
Producent: KON-BUD Sp. z o.o. / Setlans
Seria: Setlans EKO DREW
Model: Setlans EKO DREW 12
Identyfikator ZUM: KZ-000633
Typ kotła: zasypowy kocioł zgazowujący drewno
Rodzaj spalania: dolne spalanie / zgazowanie drewna
Nominalna moc cieplna kotła: 12,5 kW
Wytworzone ciepło użytkowe przy znamionowej mocy cieplnej: 12,3 kW
Sprawność cieplna przy mocy nominalnej: 90,9%
Klasa kotła: 5
Norma: PN-EN 303-5+A1:2023-05
Sposób podawania paliwa: zasyp ręczny
Paliwo: polana drewna
Wilgotność paliwa: 12-20%
Zawartość popiołu paliwa: ≤1%
Wartość opałowa paliwa: >17 MJ/kg
Wymagana eksploatacja z buforem: tak
Minimalna pojemność bufora: 450 l
Pojemność wodna: 46 l
Masa kotła bez wody i paliwa: 260 kg
Zużycie paliwa przy mocy nominalnej: 3,27 kg/h
Wymagany ciąg kominowy: 20 Pa
Średnia temperatura spalin przy mocy nominalnej: 129°C
Strumień masy spalin przy mocy nominalnej: 7,84 g/s
Średnica wylotu spalin: 160 mm
Maksymalna temperatura wody w kotle: 85°C
Zalecana temperatura wody kotła na zasilaniu: 75-85°C
Dopuszczalna minimalna temperatura wody powrotu: 60°C
Maksymalne dopuszczalne ciśnienie robocze: 1,5 bar
Maksymalne dopuszczalne ciśnienie próby wodnej: 2,15 bar
Opór przepływu wody przez kocioł Δt=10K: 9,42 mbar
Opór przepływu wody przez kocioł Δt=20K: 4,86 mbar
Przyłącza zasilania i powrotu: 5/4 cala
Sezonowa efektywność energetyczna ogrzewania pomieszczeń: 80%
Klasa sezonowej efektywności energetycznej: A+
Emisja cząstek stałych PM: 12 mg/m³
Emisja organicznych cząstek gazowych OGC: 23 mg/m³
Emisja tlenku węgla CO: 619 mg/m³
Emisja tlenków azotu NOx: 160 mg/m³
Kocioł kondensacyjny: nie
Kocioł kogeneracyjny na paliwo stałe: nie
Kocioł wielofunkcyjny: nie
Materiał korpusu wodnego: stal S235JR
Grubość blach wewnętrznych mających kontakt ze spalinami: 5 mm
Grubość blach zewnętrznych: 3 mm
Izolacja cieplna: wełna mineralna
Osłona zewnętrzna: lakierowana blacha stalowa
Wymiary A: 486 mm
Wymiary B: 551 mm
Wymiary C: 910 mm
Wymiary D: 1064 mm
Wymiary E: 920 mm
Wymiary F: 635 mm
Wymiary G: 159 mm
Wymiary H: 836 mm
Wymiary I: 1137 mm
Wymiary J: 211 mm
Wymiary K: 220 mm
Wymiary L: 213 mm
Wymiary M: 483 mm
Zastosowanie
Instalacje centralnego ogrzewania w domach jednorodzinnych
Kotłownie na paliwo stałe z buforem ciepła
Modernizowane instalacje grzewcze na drewno kawałkowe
Instalacje c.o. grawitacyjne i pompowe
Budynki mieszkalne, usługowe i handlowe
Warsztaty oraz małe gospodarstwa wiejskie
Systemy grzewcze z zasobnikiem c.w.u.
Instalacje wymagające kotła spełniającego wymagania programu Czyste Powietrze
Kompatybilność
Polana drewna o wilgotności 12-20%
Bufory ciepła o minimalnej pojemności 450 l
Instalacje centralnego ogrzewania w układzie otwartym
Instalacje centralnego ogrzewania w układzie zamkniętym przy zastosowaniu wymaganych zabezpieczeń
Instalacje grawitacyjne i pompowe
Systemy grzejnikowe
Zasobniki c.w.u. współpracujące z instalacją c.o.
Przewody kominowe zapewniające wymagany ciąg 20 Pa
Kominy i wkłady kominowe przystosowane do pracy z niską temperaturą spalin
Informacje dla instalatora
Kocioł Setlans EKO DREW 12 wymaga pracy z buforem ciepła. Minimalna pojemność bufora dla tego modelu wynosi 450 l, jednak dobór pojemności powinien uwzględniać zapotrzebowanie budynku, parametry instalacji oraz sposób użytkowania.
Zalecana temperatura pracy kotła na zasilaniu wynosi 75-85°C, a minimalna dopuszczalna temperatura powrotu to 60°C. Dla ochrony kotła przed korozją niskotemperaturową należy zastosować odpowiedni układ podmieszania, zawór temperaturowy, mieszacz lub inne rozwiązanie zabezpieczające powrót.
Kocioł należy ustawić na niepalnym podłożu, wypoziomować i zapewnić dostęp serwisowy do zasypu, czyszczenia, popielnika oraz wyczystek. Producent wskazuje minimalne odległości: 600 mm z boku, 1000 mm z przodu i 400 mm z tyłu kotła.
Wylot spalin ma średnicę 160 mm, a komin powinien zapewniać ciąg 20 Pa. Przed uruchomieniem należy sprawdzić drożność i szczelność przewodu kominowego oraz wentylację kotłowni.
Najczęstsze błędy przy doborze
Dobór kotła bez obliczenia zapotrzebowania cieplnego budynku. Moc kotła powinna odpowiadać rzeczywistemu zapotrzebowaniu na ciepło.
Brak bufora ciepła lub zastosowanie zbyt małego bufora. Ten model wymaga pracy z zasobnikiem akumulacyjnym o minimalnej pojemności 450 l.
Spalanie drewna o zbyt dużej wilgotności. Drewno powinno mieć wilgotność 12-20%, ponieważ mokre paliwo obniża sprawność, zwiększa zabrudzenie kotła i pogarsza proces zgazowania.
Pomijanie ochrony temperatury powrotu. Powrót poniżej 60°C może prowadzić do kondensacji, smołowania i przyspieszonej korozji kotła.
Nieprawidłowy dobór komina. Kocioł wymaga odpowiedniego ciągu kominowego i szczelnego przewodu spalinowego.
Redukowanie średnic przyłączy poniżej średnicy króćców kotła. Może to ograniczyć przepływ i pogorszyć odbiór ciepła.
Montaż bez wymaganych zabezpieczeń. W układzie otwartym i zamkniętym należy stosować zabezpieczenia zgodne z obowiązującymi przepisami oraz instrukcją producenta.
Dlaczego warto wybrać ten model
Setlans EKO DREW 12 łączy prostą obsługę kotła zasypowego z wysoką sprawnością zgazowania drewna.
Model znajduje się na liście ZUM programu Czyste Powietrze pod identyfikatorem KZ-000633.
Emisja cząstek stałych PM wynosi 12 mg/m³, co spełnia wymagania podwyższonego standardu emisji poniżej 20 mg/m³.
Kocioł osiąga sprawność cieplną 90,9% przy mocy nominalnej.
Praca z buforem pozwala magazynować nadmiar energii i ogranicza konieczność częstego dokładania paliwa.
Ceramiczna dysza i dopalanie gazów poprawiają proces spalania drewna.
Ruchomy przegarniacz rusztu ułatwia odpopielanie i obsługę paleniska.
Stalowy korpus z blachą wewnętrzną 5 mm zapewnia solidną konstrukcję urządzenia.
FAQ
Czy kocioł Setlans EKO DREW 12 wymaga bufora ciepła?
Tak. Kocioł jest przeznaczony do pracy z buforem ciepła. Minimalna pojemność bufora dla modelu 12,5 kW wynosi 450 l.
Jakie paliwo można stosować w tym kotle?
Podstawowym paliwem są polana drewna o wilgotności 12-20%, zawartości popiołu ≤1% i wartości opałowej powyżej 17 MJ/kg.
Czy kocioł spełnia wymagania programu Czyste Powietrze?
Tak. Model Setlans EKO DREW 12 znajduje się na liście ZUM pod numerem KZ-000633 i spełnia wymagania programu Czyste Powietrze.
Czy ten kocioł można zamontować w układzie zamkniętym?
Tak, ale wyłącznie przy zastosowaniu wymaganych zabezpieczeń, takich jak zawór bezpieczeństwa, naczynie przeponowe, manometr, termometr oraz zabezpieczenie termiczne przed przegrzaniem.
Jaka jest sprawność kotła Setlans EKO DREW 12?
Sprawność cieplna przy mocy nominalnej wynosi 90,9%.
Jaka jest średnica wylotu spalin?
Średnica wylotu spalin w modelu 12,5 kW wynosi 160 mm.
Czy kocioł ma ręczny zasyp paliwa?
Tak. Jest to kocioł z ręcznym załadunkiem drewna.
Czy kocioł nadaje się do instalacji z zasobnikiem c.w.u.?
Tak. Może współpracować z instalacją c.o. oraz zasobnikiem c.w.u., pod warunkiem prawidłowego zaprojektowania układu z buforem ciepła.
