Opis produktu

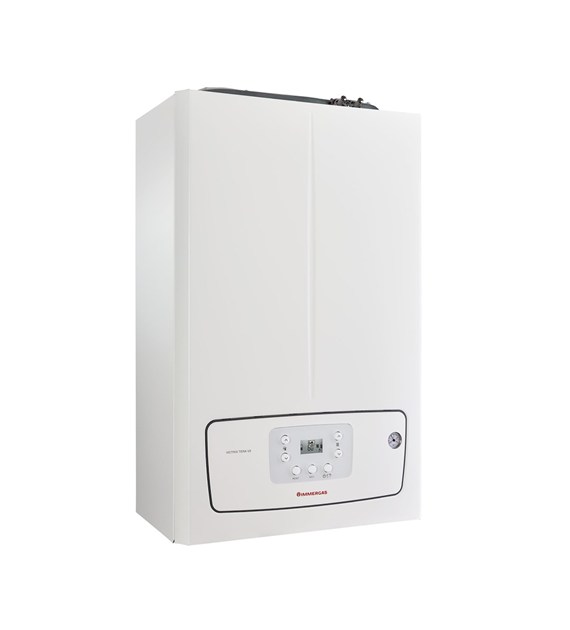

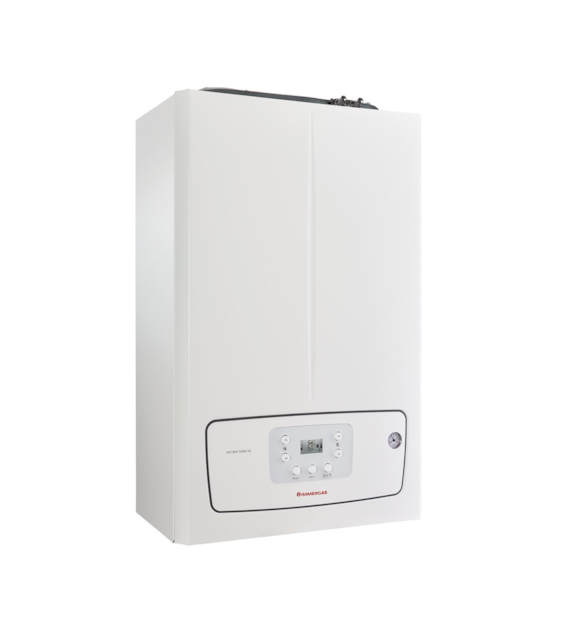

Kocioł kondensacyjny VICTRIX TERA V3 28 EU IMMERGAS 3.036978 to wiszący, dwufunkcyjny kocioł gazowy przeznaczony do ogrzewania pomieszczeń oraz przepływowego przygotowania ciepłej wody użytkowej. Urządzenie wyposażone jest w nowy wymiennik ciepła ze stali nierdzewnej w postaci jednorurowej wężownicy oraz szeroki zakres modulacji mocy.
Model VICTRIX TERA V3 28 E oferuje moc c.o. w zakresie 4,0÷24,0 kW oraz moc c.w.u. do 28,0 kW. Kompaktowa konstrukcja, głębokość wynosząca jedynie 25 cm oraz możliwość zdalnego i pogodowego sterowania sprawiają, że kocioł dobrze sprawdza się w mieszkaniach, domach jednorodzinnych oraz modernizowanych instalacjach grzewczych. Dane techniczne i karta produktu potwierdzają klasę efektywności energetycznej A dla ogrzewania pomieszczeń oraz A dla podgrzewania wody.
Najważniejsze cechy
Dwufunkcyjny kocioł gazowy kondensacyjny
Montaż wiszący
Przepływowe przygotowanie ciepłej wody użytkowej
Nowy wymiennik ciepła ze stali nierdzewnej
Wymiennik w postaci jednorurowej wężownicy
Przystosowany do zasilania gazem z dodatkiem 20% wodoru
Szeroki zakres modulacji mocy c.o. i c.w.u.
Moc c.o. 4,0÷24,0 kW
Moc c.w.u. 4,0÷28,0 kW
Kompaktowa głębokość kotła 25 cm
Płynna elektroniczna modulacja pracy
Autodiagnostyka kotła
Wbudowane naczynie przeponowe c.o.
Wbudowana grupa bezpieczeństwa c.o.
Sonda na powrocie z instalacji
Możliwość sterowania pogodowego
Możliwość współpracy z zestawami strefowymi DIM
Możliwość zdalnego sterowania przez aplikację DOMINUS
Dostosowany do wymagań dyrektywy ErP
Klasa NOx 6
Stopień ochrony elektrycznej IPX5D
Parametry techniczne
Producent: IMMERGAS
Model: VICTRIX TERA V3 28 E
Numer katalogowy: 3.036978
Typ produktu: kocioł gazowy kondensacyjny
Rodzaj kotła: dwufunkcyjny
Montaż: wiszący
Przygotowanie c.w.u.: przepływowe
Kocioł kondensacyjny: tak
Ogrzewacz wielofunkcyjny: tak
Kocioł niskotemperaturowy: nie
Kocioł typu B1: nie
Moc c.o. minimalna/nominalna 80/60°C: 4,0÷24,0 kW
Moc c.o. minimalna/nominalna 50/30°C: 4,4÷26,2 kW
Moc maksymalna w trybie c.w.u.: 28,0 kW
Zakres modulacji mocy c.o.: 4,0÷24,0 kW
Zakres modulacji mocy c.w.u.: 4,0÷28,0 kW
Znamionowa moc cieplna: 24 kW
Maksymalne ciśnienie robocze c.o.: 3 bar
Maksymalna temperatura robocza c.o.: 90°C
Zakres regulacji temperatury c.o.: 20÷85°C
Całkowita pojemność naczynia wyrównawczego: 8 l
Ciśnienie wstępne w naczyniu wyrównawczym: 1,0 bar
Ilość wody w kotle: 2,3 l
Temperatura ustawialna c.w.u.: 30÷60°C
Ciśnienie minimalne dynamiczne obwodu c.w.u.: 0,3 bar
Ciśnienie maksymalne obwodu c.w.u.: 10 bar
Wydajność c.w.u. przy pracy ciągłej ΔT 30°C: 14,1 l/min
Ciężar kotła pustego: 31,2 kg
Ciężar kotła napełnionego: 36,6 kg
Zasilanie elektryczne: 230 V 50 Hz
Znamionowy prąd pobierany: 0,81 A
Moc zainstalowana: 85 W
Stopień ochrony elektrycznej: IPX5D
Maksymalna temperatura produktów spalania: 82°C
Klasa NOx: 6
Kategoria gazowa: II2ELw3P
Sezonowa efektywność energetyczna ogrzewania pomieszczeń: 94%
Sprawność użytkowa przy znamionowej mocy cieplnej w reżimie wysokotemperaturowym: 88,1%
Sprawność użytkowa przy 30% mocy w reżimie niskotemperaturowym: 98,5%
Emisje tlenków azotu NOx: 28 mg/kWh
Deklarowany profil obciążeń c.w.u.: XL
Efektywność energetyczna podgrzewania wody: 87%
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń: A
Klasa efektywności energetycznej podgrzewania wody: A
Poziom mocy akustycznej w pomieszczeniu: 52 dB
Roczne zużycie energii dla funkcji c.o.: 43 GJ
Roczne zużycie energii elektrycznej dla funkcji c.w.u.: 24 kWh
Roczne zużycie paliwa dla funkcji c.w.u.: 18 GJ
Przyłącze gazu: G 3/4"
Wyjście c.w.u.: AC 1/2"
Wejście wody zimnej: AF 1/2"
Wejście wody, zestaw zaworu solarnego opcja: ACV 3/4"
Powrót c.o.: R 3/4"
Zasilanie c.o.: M 3/4"
Szerokość: 440 mm
Wysokość: 748 mm
Głębokość: 250 mm
Zastosowanie
Instalacje centralnego ogrzewania
Przepływowe przygotowanie ciepłej wody użytkowej
Mieszkania
Domy jednorodzinne
Małe i średnie budynki mieszkalne
Modernizowane instalacje gazowe
Nowe instalacje grzewcze
Instalacje z ogrzewaniem grzejnikowym
Instalacje z ogrzewaniem płaszczyznowym po zastosowaniu odpowiedniego układu regulacji
Układy z automatyką pogodową
Układy strefowe z zestawami DIM
Instalacje wymagające kompaktowego kotła wiszącego
Kompatybilność
Instalacje gazowe zgodne z kategorią II2ELw3P
Gaz z dodatkiem 20% wodoru
Instalacje centralnego ogrzewania
Instalacje ciepłej wody użytkowej
Zestawy strefowe DIM
Aplikacja DOMINUS do zdalnego sterowania
Sterowanie pogodowe
Instalacje z przyłączem gazowym G 3/4"
Instalacje c.o. z przyłączami 3/4"
Instalacje wody użytkowej z przyłączami 1/2"
Opcjonalny zestaw zaworu solarnego ACV 3/4"
Informacje dla instalatora
Kocioł IMMERGAS VICTRIX TERA V3 28 EU należy montować jako wiszące urządzenie kondensacyjne, zgodnie z instrukcją producenta oraz obowiązującymi przepisami dotyczącymi instalacji gazowych, spalinowych, wentylacyjnych i elektrycznych. Kompaktowa głębokość 250 mm ułatwia montaż w pomieszczeniach o ograniczonej przestrzeni.
Urządzenie posiada przyłącze gazu G 3/4", zasilanie i powrót c.o. 3/4" oraz przyłącza c.w.u. i zimnej wody 1/2". Wbudowane naczynie przeponowe c.o., grupa bezpieczeństwa c.o. oraz sonda na powrocie z instalacji ułatwiają wykonanie typowego układu kotłowego.
Przy uruchomieniu należy zwrócić uwagę na prawidłowy dobór mocy do zapotrzebowania budynku, konfigurację parametrów c.o. i c.w.u., zakres temperatury pracy oraz ewentualne podłączenie sterowania pogodowego, zestawów strefowych DIM lub zdalnego sterowania DOMINUS.
Najczęstsze błędy przy doborze
Dobór kotła bez sprawdzenia zapotrzebowania budynku na moc grzewczą
Pominięcie zapotrzebowania na ciepłą wodę użytkową przy profilu użytkowania XL
Brak sprawdzenia dostępnego miejsca montażowego dla kotła wiszącego
Niezgodność średnic przyłączy instalacji z przyłączami kotła
Pominięcie wymagań dotyczących odprowadzenia kondensatu
Nieprawidłowy dobór systemu powietrzno-spalinowego
Brak uwzględnienia maksymalnego ciśnienia roboczego c.o. 3 bar
Brak prawidłowej regulacji temperatury c.o. i c.w.u. podczas uruchomienia
Pominięcie możliwości sterowania pogodowego przy instalacjach wymagających lepszej regulacji temperatury zasilania
Dobór kotła dwufunkcyjnego tam, gdzie wymagana jest bardzo duża jednoczesna wydajność c.w.u. w kilku punktach poboru
Dlaczego warto wybrać ten model
VICTRIX TERA V3 28 EU łączy ogrzewanie pomieszczeń i przepływowe przygotowanie ciepłej wody w jednym kompaktowym urządzeniu wiszącym.
Wymiennik ze stali nierdzewnej w formie jednorurowej wężownicy zapewnia solidną konstrukcję elementu odpowiedzialnego za przekazywanie ciepła.
Szeroka modulacja mocy od 4,0 kW pozwala lepiej dopasować pracę kotła do aktualnego zapotrzebowania instalacji.
Moc c.w.u. 28,0 kW oraz wydajność 14,1 l/min przy ΔT 30°C zapewniają komfortowe przygotowanie ciepłej wody użytkowej w typowych instalacjach domowych.
Możliwość sterowania pogodowego, współpracy z zestawami strefowymi DIM i zdalnego sterowania przez aplikację DOMINUS pozwala dopasować automatykę do potrzeb użytkownika i instalacji.
FAQ
Czy IMMERGAS VICTRIX TERA V3 28 EU jest kotłem dwufunkcyjnym?
Tak, jest to dwufunkcyjny kocioł kondensacyjny do ogrzewania pomieszczeń i przepływowego przygotowania ciepłej wody użytkowej.
Jaka jest moc kotła dla centralnego ogrzewania?
Moc c.o. wynosi 4,0÷24,0 kW dla parametrów 80/60°C oraz 4,4÷26,2 kW dla parametrów 50/30°C.
Jaka jest maksymalna moc w trybie c.w.u.?
Maksymalna moc w trybie ciepłej wody użytkowej wynosi 28,0 kW.
Jaką wydajność c.w.u. ma ten kocioł?
Wydajność c.w.u. przy pracy ciągłej i ΔT 30°C wynosi 14,1 l/min.
Czy kocioł ma wymiennik ze stali nierdzewnej?
Tak, kocioł ma wymiennik ciepła ze stali nierdzewnej w postaci jednorurowej wężownicy.
Czy kocioł nadaje się do małych pomieszczeń?
Tak, głębokość kotła wynosi 250 mm, co ułatwia montaż w miejscach o ograniczonej przestrzeni.
Czy kocioł może współpracować ze sterowaniem pogodowym?
Tak, urządzenie ma możliwość sterowania pogodowego.
Czy możliwe jest zdalne sterowanie kotłem?
Tak, kocioł może być zdalnie sterowany przy pomocy aplikacji DOMINUS.
Jakie są klasy energetyczne kotła?
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń wynosi A, a klasa efektywności energetycznej podgrzewania wody również A.
Jaki jest poziom mocy akustycznej?
Poziom mocy akustycznej w pomieszczeniu wynosi 52 dB.
