Opis produktu

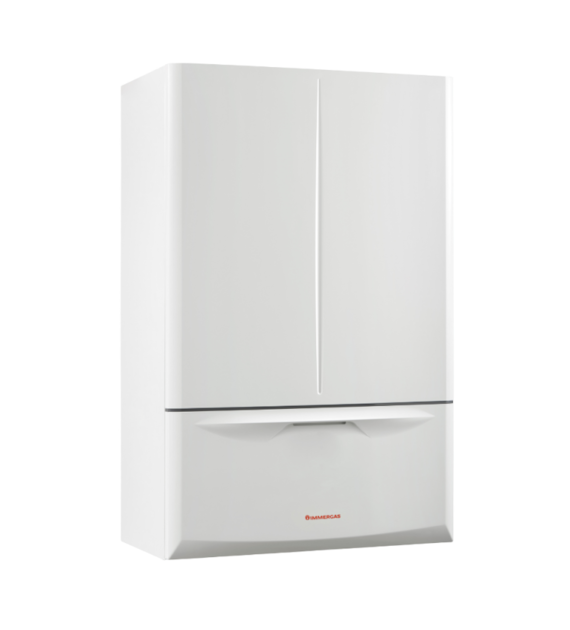

Kocioł kondensacyjny VICTRIX EXTRA 24 PLUS IMMERGAS 3.033705 to wiszący, jednofunkcyjny kocioł gazowy przeznaczony do instalacji centralnego ogrzewania. Urządzenie umożliwia współpracę z zewnętrznym zasobnikiem ciepłej wody użytkowej, dzięki czemu może być stosowane w instalacjach wymagających komfortowego przygotowania c.w.u. poza kotłem.
Model VICTRIX EXTRA 24 PLUS wyposażony jest w nowy wymiennik ciepła ze stali nierdzewnej w kompozytowej obudowie, wykonany w postaci jednorurowej wężownicy. Kocioł jest przystosowany do zasilania gazem z dodatkiem do 20% wodoru, ma szeroki zakres modulacji mocy c.o. 2,7÷24,1 kW i kompaktowe wymiary 748 x 440 x 260 mm. Dane techniczne producenta wskazują sezonową efektywność energetyczną ogrzewania pomieszczeń 94%, klasę energetyczną A oraz poziom mocy akustycznej 51 dB.
Najważniejsze cechy
Jednofunkcyjny gazowy kocioł kondensacyjny
Montaż wiszący
Możliwość podłączenia zewnętrznego zasobnika c.w.u.
Nowy wymiennik ciepła ze stali nierdzewnej
Wymiennik w kompozytowej obudowie
Jednorurowa wężownica wymiennika
Przystosowany do gazu z dodatkiem do 20% wodoru
Szeroki zakres modulacji mocy c.o. 2,7÷24,1 kW
Sprawność sezonowa ogrzewania pomieszczeń 94%
Możliwość uzyskania klasy A+ przy zastosowaniu regulatora CAR V2 i sondy temperatury zewnętrznej
Elektroniczny zawór gazu
Automatyczne dostosowanie pracy zaworu gazu
Rozbudowany panel sterowania z dużym wyświetlaczem
Przyciski dotykowe
Panel zamknięty za uchylną obudową przednią
Wbudowany zawór zwrotny na wyrzucie spalin
Zwiększona odporność na działanie czynników zewnętrznych
Możliwość integracji z systemami BMS
Obsługa komunikacji OpenTherm
Stopień ochrony elektrycznej IPX5D
Klasa NOx 6
Kompaktowe wymiary 748 x 440 x 260 mm
Parametry techniczne
Producent: IMMERGAS
Model: VICTRIX EXTRA 24 PLUS
Numer katalogowy: 3.033705
Typ produktu: kocioł gazowy kondensacyjny
Rodzaj kotła: jednofunkcyjny
Montaż: wiszący
Możliwość podłączenia zewnętrznego zasobnika: tak
Kocioł kondensacyjny: tak
Kocioł niskotemperaturowy: nie
Kocioł typu B1: nie
Ogrzewacz wielofunkcyjny: nie
Kogeneracyjny ogrzewacz pomieszczeń: nie
Wyposażony w dodatkowy element grzejny: nie
Moc c.o. minimalna/nominalna 80/60°C: 2,7÷24,1 kW
Moc c.o. minimalna/nominalna 50/30°C: 3,0÷26,4 kW
Znamionowa moc cieplna: 24 kW
Moc maksymalna w trybie c.w.u.: 28,0 kW
Maksymalne ciśnienie robocze c.o.: 3 bar
Maksymalna temperatura robocza c.o.: 90°C
Zakres regulacji temperatury c.o.: 20÷85°C
Całkowita pojemność naczynia wyrównawczego: 8 l
Pojemność użytkowa naczynia wyrównawczego: 5,8 l
Ciśnienie wstępne w naczyniu wyrównawczym: 1,0 bar
Ilość wody w kotle: 3,3 l
Ciśnienie dyspozycyjne przy wydajności 1000 l/h: 24,4 kPa
Ciśnienie dyspozycyjne przy wydajności 1000 l/h: 2,49 m H2O
Temperatura ustawialna c.w.u.: 30÷60°C
Ciężar kotła pustego: 29,5 kg
Ciężar kotła napełnionego: 32,8 kg
Zasilanie elektryczne: 230 V 50 Hz
Znamionowy prąd pobierany: 0,9 A
Moc zainstalowana: 120 W
Stopień ochrony elektrycznej: IPX5D
Maksymalna temperatura produktów spalania: 70°C
Klasa NOx: 6
Kategoria gazowa: II2ELwLs3P
Sezonowa efektywność energetyczna ogrzewania pomieszczeń: 94%
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń: A
Sprawność użytkowa przy znamionowej mocy cieplnej w reżimie wysokotemperaturowym: 88,2%
Sprawność użytkowa przy 30% mocy w reżimie niskotemperaturowym: 98,6%
Emisje tlenków azotu NOx: 21 mg/kWh
Roczne zużycie paliwa dla funkcji c.o.: 11389 kWh
Roczne zużycie energii dla funkcji c.o.: 41 GJ
Poziom mocy akustycznej w pomieszczeniu: 51 dB
Przyłącze gazu: G 3/4"
Powrót z zasobnika: RU 3/4"
Zasilanie zasobnika: MU 3/4"
Napełnianie instalacji: RR 1/2"
Odpływ kondensatu: SC Ø 13 mm
Powrót c.o.: R 3/4"
Zasilanie c.o.: M 3/4"
Szerokość: 440 mm
Wysokość: 748 mm
Głębokość: 260 mm
Zastosowanie
Instalacje centralnego ogrzewania
Instalacje z zewnętrznym zasobnikiem c.w.u.
Domy jednorodzinne
Mieszkania
Budynki mieszkalne i użytkowe
Nowe instalacje gazowe
Modernizowane instalacje grzewcze
Instalacje z ogrzewaniem grzejnikowym
Instalacje z ogrzewaniem płaszczyznowym po zastosowaniu odpowiedniej regulacji
Układy z automatyką pogodową
Instalacje wymagające integracji z systemem BMS
Instalacje współpracujące z regulacją OpenTherm
Kotłownie i pomieszczenia techniczne o ograniczonej przestrzeni
Kompatybilność
Zewnętrzne zasobniki ciepłej wody użytkowej
Instalacje gazowe zgodne z kategorią II2ELwLs3P
Gaz z dodatkiem do 20% wodoru
Instalacje centralnego ogrzewania
Instalacje c.w.u. z zasobnikiem
Regulator CAR V2
Sonda temperatury zewnętrznej
Systemy BMS
Regulacja OpenTherm
Instalacje c.o. z przyłączami 3/4"
Instalacje z odpływem kondensatu Ø 13 mm
Układy wymagające kotła jednofunkcyjnego z możliwością rozbudowy o zasobnik
Informacje dla instalatora
Kocioł IMMERGAS VICTRIX EXTRA 24 PLUS należy montować jako wiszące urządzenie kondensacyjne, zgodnie z instrukcją producenta oraz obowiązującymi przepisami dotyczącymi instalacji gazowej, elektrycznej, wentylacyjnej, powietrzno-spalinowej i odprowadzenia kondensatu.
Urządzenie ma przyłącze gazu G 3/4", zasilanie i powrót c.o. 3/4", przyłącza do zasobnika 3/4", napełnianie instalacji 1/2" oraz odpływ kondensatu Ø 13 mm. Przed montażem należy przewidzieć miejsce na kocioł o wymiarach 748 x 440 x 260 mm oraz zapewnić dostęp serwisowy.
Szeroki zakres modulacji mocy 2,7÷24,1 kW pozwala dopasować pracę kotła do zmiennego zapotrzebowania instalacji c.o. Przy podłączeniu zasobnika należy prawidłowo dobrać jego pojemność do liczby punktów poboru i oczekiwanego komfortu c.w.u. W instalacjach wymagających zaawansowanej regulacji można wykorzystać regulator CAR V2, sondę zewnętrzną, komunikację OpenTherm lub integrację z systemem BMS.
Najczęstsze błędy przy doborze
Dobór kotła jednofunkcyjnego bez zaplanowania zewnętrznego zasobnika c.w.u.
Zbyt mała pojemność zasobnika w stosunku do zapotrzebowania na ciepłą wodę
Brak sprawdzenia zapotrzebowania budynku na moc grzewczą
Pominięcie minimalnej mocy kotła przy małych instalacjach
Brak miejsca na montaż kotła i obsługę serwisową
Nieprawidłowy dobór systemu powietrzno-spalinowego
Pominięcie odpływu kondensatu
Niezgodność przyłączy instalacji z króćcami kotła
Brak zastosowania sterowania pogodowego tam, gdzie instalacja wymaga dokładniejszej regulacji temperatury zasilania
Nieprawidłowa konfiguracja pracy z zasobnikiem c.w.u.
Brak uwzględnienia maksymalnego ciśnienia roboczego c.o. 3 bar
Dlaczego warto wybrać ten model
VICTRIX EXTRA 24 PLUS to jednofunkcyjny kocioł kondensacyjny dla instalacji, w których ciepła woda użytkowa ma być przygotowywana w zewnętrznym zasobniku. Takie rozwiązanie dobrze sprawdza się tam, gdzie wymagany jest większy komfort c.w.u. niż w typowych układach przepływowych.
Wymiennik ze stali nierdzewnej w kompozytowej obudowie zapewnia solidną konstrukcję i wysoką efektywność pracy. Sprawność sezonowa ogrzewania pomieszczeń wynosi 94%, a emisja NOx 21 mg/kWh.
Niska moc minimalna 2,7 kW umożliwia stabilniejszą pracę w okresach mniejszego zapotrzebowania na ciepło, co jest istotne szczególnie w dobrze ocieplonych budynkach i instalacjach modernizowanych.
Elektroniczny zawór gazu, obsługa gazu z dodatkiem do 20% wodoru, możliwość komunikacji OpenTherm oraz integracji z BMS ułatwiają dopasowanie kotła do nowoczesnych instalacji grzewczych.
Kompaktowe wymiary 748 x 440 x 260 mm pozwalają zamontować urządzenie w kotłowniach i pomieszczeniach technicznych o ograniczonej przestrzeni.
FAQ
Czy IMMERGAS VICTRIX EXTRA 24 PLUS jest kotłem jednofunkcyjnym?
Tak, jest to jednofunkcyjny wiszący kocioł kondensacyjny przeznaczony do centralnego ogrzewania, z możliwością podłączenia zewnętrznego zasobnika c.w.u.
Czy kocioł przygotowuje ciepłą wodę użytkową?
Kocioł może obsługiwać c.w.u. po podłączeniu zewnętrznego zasobnika. Nie jest to kocioł dwufunkcyjny przepływowy.
Jaki jest zakres mocy c.o. kotła?
Zakres mocy c.o. wynosi 2,7÷24,1 kW dla parametrów 80/60°C oraz 3,0÷26,4 kW dla parametrów 50/30°C.
Czy kocioł ma wymiennik ze stali nierdzewnej?
Tak, kocioł ma wymiennik ciepła ze stali nierdzewnej w kompozytowej obudowie, wykonany w postaci jednorurowej wężownicy.
Czy kocioł jest H2 Ready?
Tak, urządzenie jest przystosowane do zasilania gazem z dodatkiem do 20% wodoru.
Jakie są wymiary kotła?
Wymiary kotła wynoszą 748 x 440 x 260 mm.
Jakie jest maksymalne ciśnienie robocze c.o.?
Maksymalne ciśnienie robocze c.o. wynosi 3 bar.
Czy kocioł współpracuje z automatyką zewnętrzną?
Tak, kocioł może współpracować z regulatorem CAR V2, sondą temperatury zewnętrznej, systemami BMS oraz komunikacją OpenTherm.
Jaka jest klasa energetyczna ogrzewania pomieszczeń?
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń wynosi A.
Czy można uzyskać klasę A+?
Tak, klasa A+ jest dostępna dla tego typu kotła przy zastosowaniu regulatora CAR V2 oraz sondy temperatury zewnętrznej.
Jaki jest poziom mocy akustycznej?
Poziom mocy akustycznej w pomieszczeniu wynosi 51 dB.
