Opis produktu

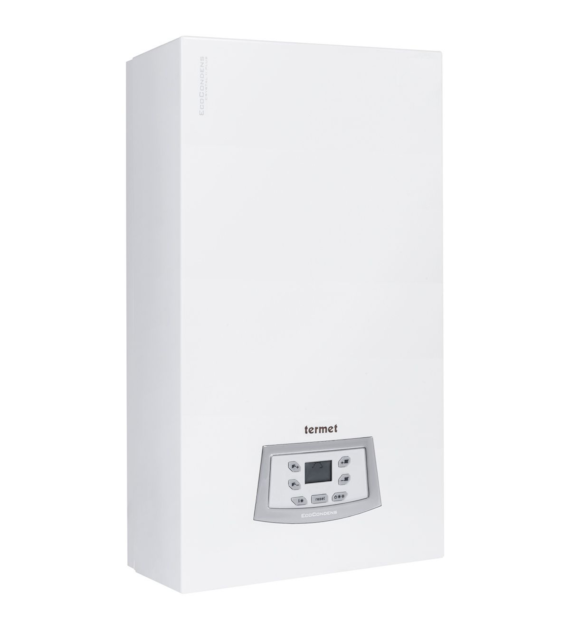

TERMET ECOCONDENS CRYSTAL II PLUS 25 to wiszący, jednofunkcyjny gazowy kocioł kondensacyjny przeznaczony do zasilania instalacji centralnego ogrzewania oraz, po odpowiednim podłączeniu, przygotowania ciepłej wody użytkowej we współpracy z zewnętrznym zasobnikiem.
Urządzenie wyposażono w nowoczesny wymiennik ciepła w formie pojedynczej wężownicy wykonanej ze stali nierdzewnej. Konstrukcja zapewnia wysoką sprawność pracy i jest przystosowana do warunków występujących podczas kondensacji pary wodnej ze spalin.
Model ECOCONDENS CRYSTAL II PLUS 25 oferuje szeroki zakres modulacji mocy. Moc cieplna przy parametrach 50/30°C wynosi od 4,3 do 26,5 kW, dzięki czemu kocioł może dostosowywać swoją pracę do aktualnego zapotrzebowania instalacji na ciepło.
Kocioł obsługuje standard komunikacji OpenTherm, umożliwia współpracę z modułami wielostrefowymi, może pracować w układzie kaskadowym obejmującym maksymalnie 5 kotłów oraz współpracować z pompami ciepła powietrze/woda.
Najważniejsze cechy
Gazowy kocioł kondensacyjny jednofunkcyjny
Konstrukcja wisząca
Moc cieplna przy 50/30°C: 4,3–26,5 kW
Znamionowa moc cieplna: 24 kW
Klasa efektywności energetycznej ogrzewania pomieszczeń A
Sezonowa efektywność energetyczna ogrzewania pomieszczeń 94%
Wymiennik ciepła wykonany ze stali nierdzewnej
Wymiennik w formie pojedynczej wężownicy
System komunikacji OpenTherm
Możliwość zdalnego sterowania parametrami kotła z poziomu kompatybilnego regulatora pokojowego
Możliwość pracy w układzie kaskadowym do 5 kotłów
Wysokoefektywna pompa obiegowa
Wentylator z płynną elektroniczną regulacją obrotów
Cylindryczny palnik ze stali nierdzewnej
Klasa emisji NOx 6
Hydroblok montowany na szybkozłączach
Kompletny system zabezpieczeń
Możliwość współpracy z modułami wielostrefowymi
Możliwość współpracy z pompami ciepła powietrze/woda
Parametry techniczne
Producent: Termet
Seria: ECOCONDENS CRYSTAL II PLUS
Model: ECOCONDENS CRYSTAL II PLUS 25
Numer katalogowy: WKJ 4841 00 00 00
Rodzaj urządzenia: gazowy kocioł kondensacyjny
Funkcja: jednofunkcyjny
Sposób montażu: wiszący
Znamionowa moc cieplna: 24 kW
Moc cieplna przy 50/30°C: 4,3–26,5 kW
Rodzaj gazu fabrycznego: 2E-G20, gaz ziemny GZ-50
Klasa energetyczna ogrzewania: A
Sezonowa efektywność energetyczna ogrzewania pomieszczeń: 94%
Roczne zużycie energii: 47,42 GJ
Poziom mocy akustycznej: 48 dB
Klasa emisji NOx: 6
Materiał wymiennika ciepła: stal nierdzewna
System komunikacji: OpenTherm
Maksymalna liczba kotłów w układzie kaskadowym: 5
Pompa obiegowa: wysokoefektywna
Sterowanie wentylatorem: elektroniczne, płynna regulacja obrotów
Palnik: cylindryczny ze stali nierdzewnej
Wymiary katalogowe: 777 × 400 × 285 mm
Zastosowanie
Instalacje centralnego ogrzewania w domach jednorodzinnych
Instalacje centralnego ogrzewania w mieszkaniach
Instalacje grzejnikowe
Instalacje niskotemperaturowe
Systemy ogrzewania podłogowego
Instalacje z zewnętrznym zasobnikiem ciepłej wody użytkowej
Kotłownie z kilkoma urządzeniami pracującymi w kaskadzie
Instalacje wielostrefowe
Hybrydowe systemy grzewcze współpracujące z pompą ciepła powietrze/woda
Kompatybilność
Regulatory pokojowe wykorzystujące komunikację OpenTherm
Zewnętrzne zasobniki ciepłej wody użytkowej po prawidłowym skonfigurowaniu instalacji
Moduły wielostrefowe przeznaczone do systemów grzewczych
Układy kaskadowe do 5 kotłów
Instalacje centralnego ogrzewania
Instalacje ogrzewania podłogowego
Pompy ciepła powietrze/woda w odpowiednio zaprojektowanych instalacjach hybrydowych
Informacje dla instalatora
ECOCONDENS CRYSTAL II PLUS 25 jest kotłem jednofunkcyjnym. W instalacji wymagającej przygotowania ciepłej wody użytkowej należy przewidzieć odpowiedni zewnętrzny zasobnik oraz właściwą konfigurację układu.
Zakres mocy cieplnej 4,3–26,5 kW przy parametrach 50/30°C umożliwia dostosowanie pracy palnika do zmiennego zapotrzebowania cieplnego instalacji. Niska moc minimalna ogranicza nadmierną liczbę cykli załączania i wyłączania palnika.
Standard OpenTherm pozwala wykorzystać kompatybilny regulator do komunikacji z kotłem i sterowania jego parametrami pracy.
Urządzenie może zostać zastosowane w układzie kaskadowym obejmującym maksymalnie 5 kotłów. Przy takiej konfiguracji należy stosować odpowiednie elementy automatyki i hydrauliki przewidziane dla układu kaskadowego.
Kocioł fabrycznie przystosowany jest do gazu ziemnego 2E-G20. Dostosowanie do innych dopuszczonych rodzajów gazu powinno być wykonywane zgodnie z wymaganiami producenta przez uprawniony serwis.
Najczęstsze błędy przy doborze
Mylenie modelu jednofunkcyjnego z dwufunkcyjnym – wersja WKJ jest kotłem jednofunkcyjnym i nie posiada przepływowego przygotowania c.w.u.
Traktowanie oznaczenia 25 kW jako dokładnej znamionowej mocy grzewczej – znamionowa moc cieplna urządzenia wynosi 24 kW, natomiast maksymalna moc przy parametrach 50/30°C wynosi 26,5 kW.
Dobór kotła jedynie według powierzchni budynku – moc urządzenia należy dobierać na podstawie obliczeniowego zapotrzebowania na ciepło i parametrów instalacji.
Brak uwzględnienia mocy minimalnej – przy budynkach o niewielkim zapotrzebowaniu istotna jest również minimalna moc kotła, która wpływa na częstotliwość taktowania.
Nieprawidłowy dobór regulatora – w celu wykorzystania komunikacji OpenTherm należy stosować kompatybilny regulator.
Brak uwzględnienia zasobnika c.w.u. – w instalacji wymagającej przygotowania ciepłej wody użytkowej kocioł jednofunkcyjny należy połączyć z odpowiednio dobranym zasobnikiem.
Dlaczego warto wybrać ten model
Szeroki zakres modulacji mocy pozwala lepiej dopasować pracę urządzenia do bieżącego zapotrzebowania instalacji.
Wymiennik ciepła wykonany ze stali nierdzewnej jest przystosowany do pracy w kotle kondensacyjnym.
Komunikacja OpenTherm umożliwia rozbudowane sterowanie instalacją z wykorzystaniem kompatybilnej automatyki.
Możliwość pracy w kaskadzie do 5 kotłów pozwala wykorzystać urządzenie również w większych instalacjach grzewczych.
Wysokoefektywna pompa obiegowa i elektronicznie sterowany wentylator wspomagają efektywną pracę kotła.
Klasa emisji NOx 6 oznacza zastosowanie palnika o niskiej emisji tlenków azotu.
Możliwość współpracy z modułami wielostrefowymi oraz pompami ciepła zwiększa elastyczność przy projektowaniu bardziej rozbudowanych instalacji.
FAQ
Czy Termet ECOCONDENS CRYSTAL II PLUS 25 jest kotłem jednofunkcyjnym?
Tak. Model WKJ 4841 00 00 00 jest wersją jednofunkcyjną przeznaczoną przede wszystkim do zasilania instalacji centralnego ogrzewania.
Czy kocioł może przygotowywać ciepłą wodę użytkową?
Tak, ale jako urządzenie jednofunkcyjne wymaga podłączenia odpowiedniego zewnętrznego zasobnika ciepłej wody użytkowej oraz prawidłowego skonfigurowania instalacji.
Jaka jest rzeczywista moc kotła?
Znamionowa moc cieplna wynosi 24 kW. Przy parametrach instalacji 50/30°C zakres mocy cieplnej wynosi od 4,3 do 26,5 kW.
Z jakiego materiału wykonany jest wymiennik?
Główny wymiennik ciepła wykonano ze stali nierdzewnej i ma formę pojedynczej wężownicy.
Czy kocioł współpracuje z OpenTherm?
Tak. ECOCONDENS CRYSTAL II PLUS obsługuje komunikację OpenTherm, co umożliwia współpracę z odpowiednim regulatorem pokojowym.
Czy można połączyć kilka takich kotłów w kaskadę?
Tak. Producent przewiduje możliwość pracy maksymalnie 5 kotłów w układzie kaskadowym.
Czy kocioł nadaje się do ogrzewania podłogowego?
Może być stosowany jako źródło ciepła w prawidłowo zaprojektowanej instalacji niskotemperaturowej, w tym w systemie ogrzewania podłogowego.
Czy kocioł może współpracować z pompą ciepła?
Tak. Producent wskazuje możliwość współpracy serii ECOCONDENS CRYSTAL II PLUS z pompami ciepła powietrze/woda w odpowiednio zaprojektowanym systemie grzewczym.
