Opis produktu

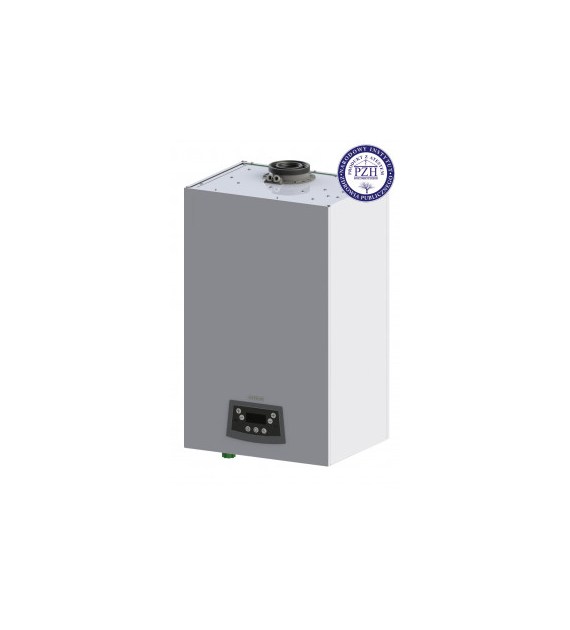

TERMET ECOCONDENS NEX 24 to wiszący, jednofunkcyjny kocioł gazowy kondensacyjny przeznaczony do instalacji centralnego ogrzewania. Model pracuje w zakresie mocy cieplnej 3,5–26,5 kW przy parametrach 50/30°C oraz 3,1–24,0 kW przy 80/60°C.
Urządzenie wyposażono w wymiennik ciepła wykonany ze stali nierdzewnej INOX, wysokoefektywną pompę obiegową oraz elektronicznie sterowany wentylator modulowany. Szeroki zakres modulacji umożliwia dostosowanie mocy kotła do aktualnego zapotrzebowania instalacji grzewczej.
ECOCONDENS NEX współpracuje ze sterowaniem pogodowym oraz systemem TERMET Comfort, umożliwiającym rozszerzenie możliwości regulacji instalacji. Kocioł może również współpracować z modułami wielostrefowymi oraz pompami ciepła typu powietrze/woda.
Najważniejsze cechy
Jednofunkcyjny gazowy kocioł kondensacyjny
Zakres mocy cieplnej 3,5–26,5 kW przy 50/30°C
Moc cieplna 3,1–24,0 kW przy 80/60°C
Wymiennik ciepła ze stali nierdzewnej INOX
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń A
Sezonowa efektywność energetyczna ogrzewania pomieszczeń 95,5%
Sprawność użyteczna do 108% przy częściowym obciążeniu i temperaturze powrotu 30°C
Wysokoefektywna pompa obiegowa
Elektronicznie sterowany wentylator modulowany
Dodatkowy system wygłuszenia kotła
Możliwość sterowania pogodowego
Możliwość współpracy z systemem TERMET Comfort
Możliwość pracy z modułami wielostrefowymi
Możliwość współpracy z pompami ciepła powietrze/woda
Klasa emisji NOx 6
Kompletny system zabezpieczeń
Konstrukcja wisząca
Parametry techniczne
Producent: TERMET
Seria: ECOCONDENS NEX
Model: ECOCONDENS NEX-24
Numer katalogowy: WKJ5621000000/PL
Typ urządzenia: gazowy kocioł kondensacyjny
Wersja: jednofunkcyjna
Sposób montażu: wiszący
Moc cieplna przy 50/30°C: 3,5–26,5 kW
Moc cieplna przy 80/60°C: 3,1–24,0 kW
Obciążenie cieplne: 3,2–24,5 kW
Sezonowa efektywność energetyczna ogrzewania pomieszczeń ηs: 95,5%
Sprawność użyteczna przy nominalnym obciążeniu i średniej temperaturze wody kotłowej 70°C: 98%
Sprawność użyteczna przy częściowym obciążeniu i temperaturze wody powrotnej 30°C: 108%
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń: A
Wytworzone ciepło użytkowe przy znamionowej mocy cieplnej P4: 24,0 kW
Wytworzone ciepło użytkowe przy 30% mocy znamionowej P1: 7,2 kW
Sprawność użytkowa η4: 88,5%
Sprawność użytkowa η1: 97,5%
Maksymalne ciśnienie wody: 3 bar
Maksymalna temperatura pracy c.o.: 95°C
Standardowy zakres nastawy temperatury: 40–80°C
Zredukowany zakres nastawy temperatury: 25–55°C
Rodzaj gazu fabryczny: 2E-G20, gaz ziemny GZ-50
Klasa NOx: 6
Materiał wymiennika ciepła: stal nierdzewna INOX
Zasilanie elektryczne: 230 V
Wysokość: 767 mm
Szerokość: 450 mm
Głębokość: 350 mm
System odprowadzania spalin: koncentryczny Ø80/125 mm, Ø60/100 mm lub dwa oddzielne przewody Ø80 mm
Zastosowanie
Ogrzewanie domów jednorodzinnych
Ogrzewanie mieszkań i lokali wyposażonych w instalację gazową
Instalacje centralnego ogrzewania grzejnikowego
Niskotemperaturowe instalacje ogrzewania płaszczyznowego
Instalacje wymagające płynnej modulacji mocy kotła
Systemy grzewcze sterowane pogodowo
Instalacje wielostrefowe
Układy hybrydowe współpracujące z pompą ciepła powietrze/woda
Instalacje wymagające współpracy kotła jednofunkcyjnego z zewnętrznym zasobnikiem ciepłej wody użytkowej
Kompatybilność
Instalacje centralnego ogrzewania
Instalacje grzejnikowe
Instalacje ogrzewania podłogowego
System TERMET Comfort
Regulatory i sterowanie pogodowe przewidziane przez producenta
Moduły wielostrefowe do systemów grzewczych
Pompy ciepła powietrze/woda w odpowiednio zaprojektowanych układach hybrydowych
Systemy powietrzno-spalinowe Ø60/100 mm
Systemy powietrzno-spalinowe Ø80/125 mm
Rozdzielne systemy powietrzno-spalinowe 2 × Ø80 mm
Gaz ziemny 2E-G20 GZ-50 w konfiguracji fabrycznej
Informacje dla instalatora
Przed doborem kotła należy zweryfikować obliczeniowe zapotrzebowanie budynku na moc grzewczą oraz parametry pracy instalacji. Model ECOCONDENS NEX 24 osiąga zakres mocy 3,5–26,5 kW przy parametrach 50/30°C oraz 3,1–24,0 kW przy 80/60°C.
Kocioł jest fabrycznie przystosowany do gazu ziemnego 2E-G20 GZ-50. Ewentualne dostosowanie urządzenia do innego rodzaju gazu powinno być wykonywane zgodnie z wymaganiami producenta przez uprawniony serwis.
Przy projektowaniu odprowadzenia spalin należy dobrać system powietrzno-spalinowy zgodny z urządzeniem i wymaganiami konkretnej instalacji. Producent przewiduje rozwiązania koncentryczne Ø60/100 mm i Ø80/125 mm oraz układ rozdzielny 2 × Ø80 mm.
W instalacjach niskotemperaturowych warto wykorzystać możliwość pracy kotła z obniżonymi parametrami wody grzewczej, co sprzyja wykorzystaniu efektu kondensacji.
Najczęstsze błędy przy doborze
Dobór kotła wyłącznie na podstawie maksymalnej mocy. Należy uwzględnić również minimalną moc urządzenia i rzeczywiste zapotrzebowanie budynku na ciepło.
Pomylenie wersji jednofunkcyjnej z dwufunkcyjną. ECOCONDENS NEX 24 WKJ5621000000/PL jest kotłem jednofunkcyjnym.
Założenie, że kocioł jednofunkcyjny przygotowuje ciepłą wodę przepływowo. Do przygotowania c.w.u. w typowej instalacji z tym kotłem stosuje się zewnętrzny zasobnik.
Nieuwzględnienie rodzaju gazu. Wersja WKJ5621000000/PL jest fabrycznie przeznaczona do gazu ziemnego 2E-G20 GZ-50.
Nieprawidłowy dobór systemu powietrzno-spalinowego. Średnicę i konfigurację przewodów należy dostosować do warunków montażowych oraz wymagań producenta.
Dobór urządzenia bez sprawdzenia wymiarów miejsca montażu. Kocioł ma wymiary 767 × 450 × 350 mm.
Dlaczego warto wybrać ten model
Szeroki zakres modulacji mocy od 3,5 do 26,5 kW pozwala dostosować pracę urządzenia do zmiennego zapotrzebowania instalacji.
Wymiennik ciepła INOX wykonany ze stali nierdzewnej jest rozwiązaniem przeznaczonym do pracy w kotle kondensacyjnym.
Klasa energetyczna A i sezonowa efektywność ogrzewania pomieszczeń na poziomie 95,5% pozwalają zastosować urządzenie w nowoczesnych instalacjach grzewczych.
System wygłuszenia oraz konstrukcja kotła zapewniają niski poziom hałasu podczas pracy.
Sterowanie pogodowe i możliwość współpracy z TERMET Comfort pozwalają rozbudować automatykę instalacji.
Możliwość współpracy z modułami wielostrefowymi i pompami ciepła ułatwia wykorzystanie kotła w bardziej rozbudowanych systemach grzewczych.
Klasa NOx 6 oznacza zastosowanie rozwiązania o niskiej emisji tlenków azotu.
FAQ
Czy TERMET ECOCONDENS NEX 24 jest kotłem jednofunkcyjnym?
Tak. Model WKJ5621000000/PL jest gazowym kotłem kondensacyjnym jednofunkcyjnym przeznaczonym przede wszystkim do ogrzewania instalacji c.o. Przygotowanie ciepłej wody użytkowej może być realizowane z wykorzystaniem odpowiednio dobranego zewnętrznego zasobnika.
Jaki jest zakres mocy kotła ECOCONDENS NEX 24?
Przy parametrach instalacji 50/30°C moc cieplna wynosi 3,5–26,5 kW. Przy parametrach 80/60°C zakres mocy wynosi 3,1–24,0 kW.
Czy kocioł nadaje się do ogrzewania podłogowego?
Tak. Kocioł kondensacyjny może pracować w niskotemperaturowych instalacjach grzewczych, w tym z ogrzewaniem podłogowym, pod warunkiem prawidłowego zaprojektowania i wyregulowania instalacji.
Czy kocioł współpracuje ze sterowaniem pogodowym?
Tak. ECOCONDENS NEX umożliwia pracę ze sterowaniem pogodowym oraz rozwiązaniami automatyki przewidzianymi przez producenta.
Czy urządzeniem można sterować przez Internet?
Seria ECOCONDENS NEX może współpracować z systemem TERMET Comfort, pozwalającym rozszerzyć możliwości zdalnego sterowania instalacją.
Jaki wymiennik zastosowano w kotle?
Kocioł wyposażony jest w wymiennik ciepła wykonany ze stali nierdzewnej INOX.
Na jaki gaz przeznaczony jest model WKJ5621000000/PL?
W konfiguracji fabrycznej urządzenie jest przeznaczone do gazu ziemnego 2E-G20, czyli GZ-50. Ewentualnego dostosowania do innego rodzaju gazu należy dokonywać zgodnie z zasadami producenta.
Czy kocioł może współpracować z pompą ciepła?
Producent przewiduje możliwość współpracy kotłów ECOCONDENS NEX z pompami ciepła powietrze/woda w odpowiednio zaprojektowanych systemach grzewczych.
