Opis produktu

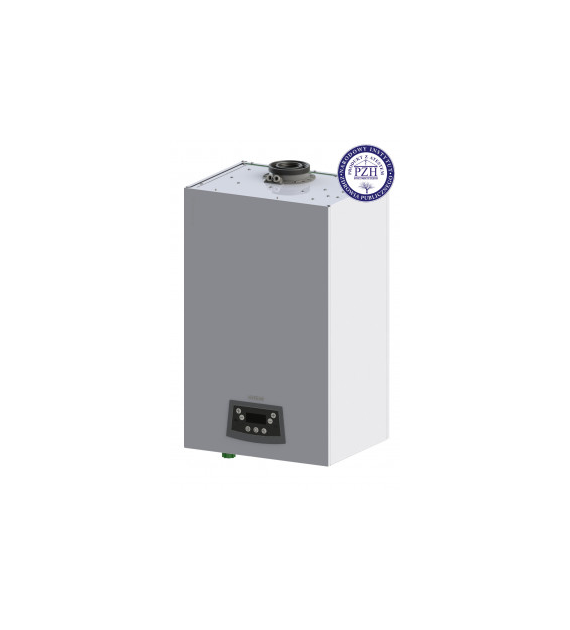

TERMET ECOCONDENS NEX-24/30 to wiszący, dwufunkcyjny gazowy kocioł kondensacyjny przeznaczony do ogrzewania pomieszczeń oraz przepływowego przygotowania ciepłej wody użytkowej.
Urządzenie osiąga moc cieplną 3,5–26,5 kW przy parametrach instalacji 50/30°C oraz 3,1–24,0 kW przy 80/60°C. Szeroki zakres modulacji pozwala dopasowywać pracę palnika do aktualnego zapotrzebowania budynku na ciepło.
Kocioł wyposażono w wymiennik ciepła wykonany ze stali nierdzewnej INOX, palnik CERAMAT z włókna ceramicznego, wysokoefektywną pompę obiegową oraz elektronicznie sterowany wentylator modulowany. Konstrukcja została dodatkowo wyposażona w materiały dźwiękochłonne, dzięki czemu model NEX-24/30 charakteryzuje się bardzo cichą pracą.
Urządzenie może współpracować z systemem TERMET Comfort, modułami wielostrefowymi oraz odpowiednio zaprojektowanymi układami wykorzystującymi pompę ciepła powietrze/woda.
Najważniejsze cechy
Dwufunkcyjny gazowy kocioł kondensacyjny
Ogrzewanie centralne oraz przygotowanie ciepłej wody użytkowej
Moc cieplna 3,5–26,5 kW przy 50/30°C
Moc cieplna 3,1–24,0 kW przy 80/60°C
Klasa energetyczna ogrzewania A
Sezonowa efektywność energetyczna ogrzewania pomieszczeń 95,5%
Wymiennik ciepła ze stali nierdzewnej INOX
Palnik CERAMAT wykonany z włókna ceramicznego
Szeroki zakres modulacji
Wysokoefektywna pompa obiegowa
Elektronicznie sterowany wentylator modulowany
Bardzo cicha praca
Poziom mocy akustycznej 37,4 dB
Dodatkowy system wygłuszenia obudowy
Klasa emisji NOx 6
Możliwość sterowania pogodowego
Możliwość współpracy z systemem TERMET Comfort
Możliwość współpracy z modułami wielostrefowymi
Możliwość współpracy z pompami ciepła powietrze/woda
Kompletny system zabezpieczeń
Konstrukcja wisząca
Parametry techniczne
Producent: TERMET
Seria: ECOCONDENS NEX
Model: ECOCONDENS NEX-24/30
Numer katalogowy: WKD5601000000/PL
Typ urządzenia: gazowy kocioł kondensacyjny
Wersja: dwufunkcyjna
Sposób montażu: wiszący
Moc cieplna przy 80/60°C: 3,1–24,0 kW
Moc cieplna przy 50/30°C: 3,5–26,5 kW
Obciążenie cieplne: 3,2–24,5 kW
Sezonowa efektywność energetyczna ogrzewania pomieszczeń ηs: 95,5%
Sprawność użyteczna przy nominalnym obciążeniu i średniej temperaturze wody kotłowej 70°C: 98%
Sprawność użyteczna przy częściowym obciążeniu i temperaturze wody powrotnej 30°C: 108%
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń: A
Wytworzone ciepło użytkowe przy znamionowej mocy cieplnej P4: 24,0 kW
Wytworzone ciepło użytkowe przy 30% mocy znamionowej P1: 7,2 kW
Sprawność użytkowa η4: 88,5%
Sprawność użytkowa η1: 97,5%
Maksymalne ciśnienie wody: 3 bar
Maksymalna temperatura pracy c.o.: 95°C
Standardowy zakres nastawy temperatury: 40–80°C
Zredukowany zakres nastawy temperatury: 25–55°C
Zakres regulacji temperatury wody: 30–60°C
Wysokość podnoszenia pompy przy przepływie 0: 0,6 bar
Poziom mocy akustycznej LWA: 37,4 dB
Poziom emisji tlenków azotu: 46,9 mg/kWh
Klasa emisji NOx: 6
Pojemność naczynia wzbiorczego: 8 dm³
Pobór mocy w trybie czuwania PSB: 0,002 kW
Zużycie energii elektrycznej przy pełnym obciążeniu elmax: 0,09 kW
Zużycie energii elektrycznej przy częściowym obciążeniu elmin: 0,07 kW
Zasilanie elektryczne: ~230 V ±10% / 50 Hz
Stopień ochrony: IPX4D
Przyłącze wody grzewczej i gazu: G 3/4"
Wysokość: 767 mm
Szerokość: 450 mm
Głębokość: 350 mm
Masa kotła: 52 kg
Materiał wymiennika: stal INOX
Rodzaj gazu fabryczny: 2E-G20, gaz ziemny GZ-50
Zastosowanie
Ogrzewanie domów jednorodzinnych
Ogrzewanie mieszkań
Instalacje centralnego ogrzewania
Instalacje grzejnikowe
Instalacje ogrzewania podłogowego
Przepływowe przygotowanie ciepłej wody użytkowej
Instalacje wymagające kotła dwufunkcyjnego bez oddzielnego zasobnika c.w.u.
Instalacje ze sterowaniem pogodowym
Systemy grzewcze z podziałem na strefy
Układy hybrydowe współpracujące z pompą ciepła powietrze/woda
Kompatybilność
Instalacje centralnego ogrzewania
Instalacje grzejnikowe
Instalacje ogrzewania podłogowego
Instalacje ciepłej wody użytkowej
System TERMET Comfort
Sterowanie pogodowe TERMET
Moduły wielostrefowe do systemów grzewczych
Odpowiednio zaprojektowane układy z pompami ciepła powietrze/woda
Gaz ziemny 2E-G20 GZ-50 w konfiguracji fabrycznej
Informacje dla instalatora
Przed doborem urządzenia należy uwzględnić zarówno zapotrzebowanie budynku na moc grzewczą, jak i wymagania dotyczące przygotowania ciepłej wody użytkowej. ECOCONDENS NEX-24/30 jest modelem dwufunkcyjnym i umożliwia przepływowe przygotowanie c.w.u. bez konieczności stosowania klasycznego zewnętrznego zasobnika.
Dla obiegu centralnego ogrzewania zakres mocy wynosi 3,5–26,5 kW przy parametrach 50/30°C oraz 3,1–24,0 kW przy 80/60°C.
Urządzenie jest fabrycznie przystosowane do gazu ziemnego 2E-G20 GZ-50. Producent przewiduje możliwość dostosowania urządzenia do innych określonych rodzajów gazu przez Autoryzowany Serwis TERMET.
Przy instalacjach niskotemperaturowych warto odpowiednio dobrać temperaturę zasilania i regulację pogodową, aby umożliwić kotłowi pracę w warunkach sprzyjających kondensacji.
Najczęstsze błędy przy doborze
Pomylenie modelu WKD5601000000/PL z wersją jednofunkcyjną. Kod WKD5601000000/PL oznacza ECOCONDENS NEX-24/30 w wersji dwufunkcyjnej.
Dobór urządzenia wyłącznie na podstawie maksymalnej mocy. Należy sprawdzić również minimalną moc kotła i zapotrzebowanie cieplne budynku.
Nieuwzględnienie zapotrzebowania na ciepłą wodę użytkową. W kotle dwufunkcyjnym komfort korzystania z c.w.u. zależy również od liczby i sposobu użytkowania punktów poboru.
Zakładanie konieczności montażu standardowego zasobnika c.w.u. Model dwufunkcyjny przygotowuje ciepłą wodę przepływowo.
Nieuwzględnienie rodzaju gazu dostępnego w budynku. Fabryczna wersja urządzenia przeznaczona jest do gazu ziemnego 2E-G20 GZ-50.
Nieprawidłowe dopasowanie kotła do małego budynku bez uwzględnienia minimalnej mocy. Przy małym zapotrzebowaniu cieplnym znaczenie ma dolna granica modulacji urządzenia.
Brak uwzględnienia wymiarów kotła i przestrzeni wymaganej do prawidłowego wykonania instalacji oraz późniejszego serwisowania.
Dlaczego warto wybrać ten model
Jedno urządzenie obsługuje zarówno centralne ogrzewanie, jak i przygotowanie ciepłej wody użytkowej.
Szeroki zakres modulacji pozwala dopasować moc kotła do aktualnego zapotrzebowania instalacji.
Wymiennik ze stali nierdzewnej INOX charakteryzuje się wysoką odpornością na warunki występujące w urządzeniach kondensacyjnych.
Palnik CERAMAT z włókna ceramicznego zapewnia szeroki zakres modulacji i precyzyjną regulację procesu spalania.
Poziom mocy akustycznej 37,4 dB oraz dodatkowe wygłuszenie sprzyjają komfortowej pracy urządzenia.
Klasa energetyczna A i sezonowa efektywność ogrzewania 95,5% umożliwiają zastosowanie kotła w nowoczesnych instalacjach grzewczych.
Możliwość współpracy z TERMET Comfort oraz sterowaniem pogodowym pozwala rozbudować automatykę instalacji.
Klasa NOx 6 oznacza niską emisję tlenków azotu.
FAQ
Czy TERMET ECOCONDENS NEX-24/30 WKD5601000000/PL jest kotłem jednofunkcyjnym?
Nie. Numer katalogowy WKD5601000000/PL odpowiada kotłowi dwufunkcyjnemu ECOCONDENS NEX-24/30. Model obsługuje zarówno centralne ogrzewanie, jak i przygotowanie ciepłej wody użytkowej.
Jaki jest zakres mocy kotła ECOCONDENS NEX-24/30?
Moc cieplna przy parametrach 50/30°C wynosi 3,5–26,5 kW. Przy parametrach 80/60°C zakres wynosi 3,1–24,0 kW.
Czy kocioł przygotowuje ciepłą wodę użytkową?
Tak. Jest to model dwufunkcyjny przeznaczony zarówno do ogrzewania pomieszczeń, jak i przygotowania ciepłej wody użytkowej.
Czy potrzebny jest osobny zasobnik c.w.u.?
W typowej instalacji nie jest wymagany standardowy zasobnik, ponieważ wersja dwufunkcyjna przygotowuje ciepłą wodę przepływowo.
Czy ECOCONDENS NEX-24/30 nadaje się do ogrzewania podłogowego?
Tak. Może pracować z odpowiednio zaprojektowaną i wyregulowaną instalacją ogrzewania podłogowego.
Jaki wymiennik zastosowano w kotle?
Urządzenie posiada wymiennik ciepła wykonany ze stali nierdzewnej INOX.
Jak głośno pracuje ECOCONDENS NEX-24/30?
Producent podaje poziom mocy akustycznej LWA wynoszący 37,4 dB. Urządzenie posiada również dodatkowy system wygłuszenia.
Czy kocioł może współpracować ze sterowaniem przez Internet?
Seria ECOCONDENS NEX wyposażona jest w rozwiązania umożliwiające współpracę z systemem TERMET Comfort, który rozszerza możliwości sterowania instalacją.
Czy urządzenie może współpracować z pompą ciepła?
Producent przewiduje możliwość współpracy serii ECOCONDENS NEX z pompami ciepła powietrze/woda w odpowiednio zaprojektowanych systemach grzewczych.
Na jaki gaz przeznaczona jest wersja WKD5601000000/PL?
Fabrycznie urządzenie przeznaczone jest do gazu ziemnego 2E-G20 GZ-50.
