Opis produktu

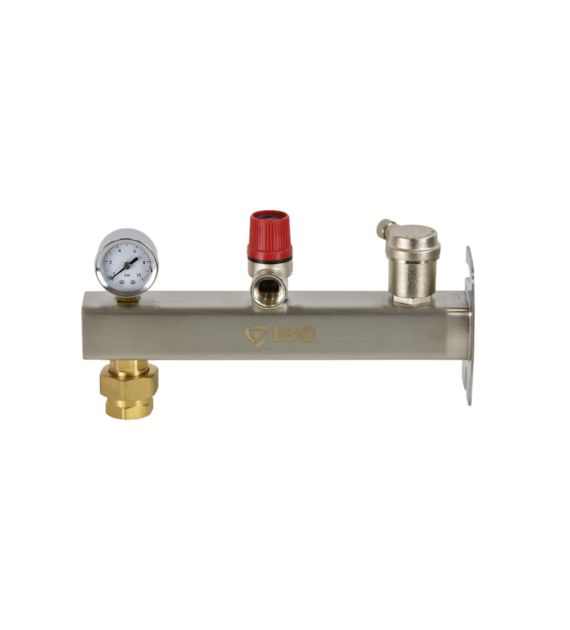

Grupa bezpieczeństwa IBO IGB INOX 6-10 KAT01133 to kompletny moduł przeznaczony do kontroli i zabezpieczania zamkniętych instalacji centralnego ogrzewania przed nadmiernym wzrostem ciśnienia. Konstrukcja umożliwia również wygodny montaż naczynia przeponowego.
Model IGB INOX 6-10 wyposażony jest w zawór bezpieczeństwa o ciśnieniu otwarcia 6 bar oraz manometr o zakresie wskazań do 10 bar. W jednym module zintegrowano również automatyczny odpowietrznik oraz zawór serwisowy, co ogranicza liczbę oddzielnych elementów i połączeń wymaganych podczas wykonywania instalacji.
Korpus wykonany ze stali nierdzewnej INOX zapewnia wysoką odporność na korozję i trwałość w instalacjach grzewczych. Grupa posiada listwę umożliwiającą stabilny montaż naścienny i może współpracować z naczyniem przeponowym o średnicy do 320 mm.
Najważniejsze cechy
Zawór bezpieczeństwa 6 bar
Manometr o zakresie do 10 bar
Przyłącze instalacji C.O. 3/4"
Korpus wykonany ze stali nierdzewnej INOX
Automatyczny odpowietrznik
Zintegrowany zawór serwisowy
Możliwość podłączenia naczynia przeponowego
Do naczyń o średnicy do 320 mm
Listwa do montażu naściennego
Do zamkniętych instalacji centralnego ogrzewania
Do wody oraz mieszaniny wody z glikolem
Maksymalna temperatura pracy 90°C
Parametry techniczne
Producent: IBO / Dambat
Model: IGB INOX 6-10
Kod produktu: KAT01133
EAN: 5903887253185
Typ: grupa bezpieczeństwa C.O.
Rozmiar przyłącza: 3/4"
Ciśnienie otwarcia zaworu bezpieczeństwa: 6 bar
Zakres manometru: 0–10 bar
Maksymalna temperatura pracy: 90°C
Maksymalne stężenie glikolu: 50%
Materiał korpusu: stal nierdzewna INOX
Manometr: tak
Zawór bezpieczeństwa: tak
Odpowietrznik automatyczny: tak
Zawór serwisowy: tak
Listwa montażowa: tak
Montaż: naścienny
Maksymalna średnica naczynia przeponowego: 320 mm
Medium: woda lub mieszanina wody z glikolem
Waga: około 1 kg
Zastosowanie
Zamknięte instalacje centralnego ogrzewania
Instalacje C.O.
Kotłownie
Układy z naczyniem przeponowym
Instalacje wodne grzewcze
Instalacje z mieszaniną wody i glikolu
Kontrola ciśnienia instalacji
Zabezpieczenie przed nadmiernym wzrostem ciśnienia
Automatyczne odpowietrzanie instalacji
Montaż naczyń przeponowych
Kompatybilność
Instalacje C.O. z przyłączem 3/4"
Naczynia przeponowe
Naczynia o średnicy do 320 mm
Kotły i inne źródła ciepła o odpowiednich parametrach ciśnieniowych
Instalacje wodne grzewcze
Układy z zawartością glikolu do 50%
Informacje dla instalatora
Grupę bezpieczeństwa należy zamontować możliwie blisko źródła ciepła na przewodzie instalacji C.O. 3/4". Listwa montażowa umożliwia stabilne zamocowanie modułu do ściany za pomocą odpowiednio dobranych kołków i śrub.
Pomiędzy źródłem ciepła a grupą bezpieczeństwa nie należy stosować zaworów odcinających ani przewężeń mogących ograniczyć swobodny przepływ czynnika.
Model posiada zawór bezpieczeństwa 6 bar. Przed montażem należy bezwzględnie sprawdzić, czy taka wartość otwarcia jest odpowiednia dla kotła lub innego źródła ciepła oraz całej instalacji.
Najczęstsze błędy przy doborze
Dobór zaworu bezpieczeństwa 6 bar do instalacji wymagającej niższego ciśnienia otwarcia.
Brak sprawdzenia maksymalnego dopuszczalnego ciśnienia źródła ciepła.
Mylenie zakresu manometru 10 bar z ciśnieniem otwarcia zaworu bezpieczeństwa 6 bar.
Montaż zaworu odcinającego pomiędzy źródłem ciepła a grupą bezpieczeństwa.
Montaż grupy zbyt daleko od źródła ciepła.
Przekroczenie maksymalnej temperatury pracy 90°C.
Stosowanie mieszaniny zawierającej więcej niż 50% glikolu.
Dlaczego warto wybrać ten model
Kompletny moduł zabezpieczający instalację C.O.
Zawór bezpieczeństwa o nastawie 6 bar.
Manometr umożliwiający kontrolę ciśnienia do 10 bar.
Korpus wykonany ze stali nierdzewnej INOX.
Automatyczne odpowietrzanie instalacji.
Zintegrowany zawór serwisowy.
Możliwość bezpośredniej współpracy z naczyniem przeponowym.
Kompaktowa konstrukcja ograniczająca liczbę elementów instalacyjnych.
FAQ
Co oznacza oznaczenie IGB INOX 6-10?
W tym wariancie zawór bezpieczeństwa posiada ciśnienie otwarcia 6 bar, natomiast manometr umożliwia kontrolę ciśnienia w zakresie do 10 bar.
Do czego służy grupa bezpieczeństwa?
Służy do zabezpieczenia zamkniętej instalacji centralnego ogrzewania przed nadmiernym wzrostem ciśnienia, kontroli ciśnienia oraz odpowietrzania układu.
Jakie elementy są zintegrowane w grupie?
Grupa posiada manometr, zawór bezpieczeństwa, automatyczny odpowietrznik oraz zawór serwisowy.
Czy grupa nadaje się do instalacji z glikolem?
Tak. Dopuszczalna jest mieszanina wody z glikolem o stężeniu do 50%.
Jaka jest maksymalna temperatura pracy?
Maksymalna temperatura pracy wynosi 90°C.
Jakie przyłącze posiada grupa?
Produkt przeznaczony jest do instalacji centralnego ogrzewania z przyłączem 3/4".
Czy można zamontować na niej naczynie przeponowe?
Tak. Konstrukcja jest przeznaczona do współpracy z naczyniami przeponowymi o średnicy do 320 mm.
Czy wersja 6 bar pasuje do każdego kotła?
Nie. Ciśnienie otwarcia zaworu bezpieczeństwa musi być odpowiednio dobrane do maksymalnego dopuszczalnego ciśnienia kotła lub innego źródła ciepła.
