Opis produktu

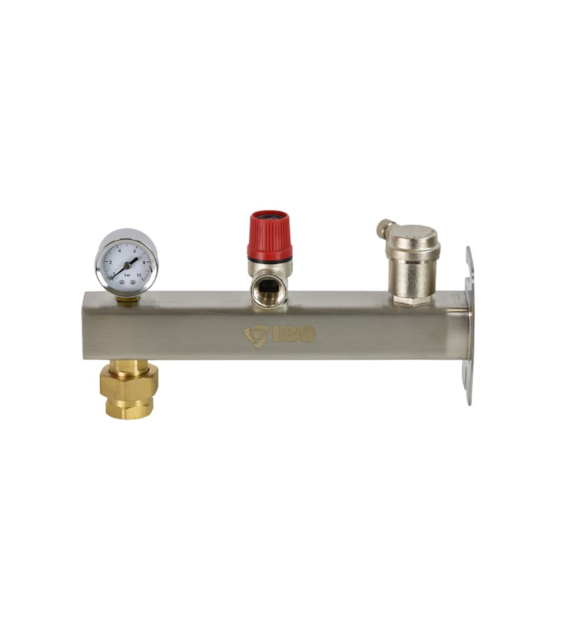

Grupa bezpieczeństwa IBO IGB INOX 3/4" KAT01134 to kompletny moduł przeznaczony do zabezpieczania zamkniętych instalacji centralnego ogrzewania przed nadmiernym wzrostem ciśnienia. Umożliwia również wygodne podłączenie naczynia przeponowego oraz bieżącą kontrolę parametrów instalacji.
Korpus wykonany ze stali nierdzewnej INOX zapewnia odporność na korozję i trwałość w typowych warunkach pracy instalacji grzewczych. W jednej kompaktowej konstrukcji zintegrowano manometr, zawór bezpieczeństwa, automatyczny odpowietrznik oraz zawór serwisowy.
Grupa przeznaczona jest do instalacji C.O. z przyłączem 3/4". Może współpracować z wodą oraz mieszaniną wody i glikolu o stężeniu do 50%. Konstrukcja umożliwia współpracę z naczyniem przeponowym o średnicy do 320 mm.
Najważniejsze cechy
Kompletna grupa bezpieczeństwa do C.O.
Przyłącze instalacyjne 3/4"
Korpus ze stali nierdzewnej INOX
Zintegrowany manometr
Zawór bezpieczeństwa
Automatyczny odpowietrznik
Zawór serwisowy
Możliwość podłączenia naczynia przeponowego
Listwa do montażu naściennego
Do zamkniętych instalacji centralnego ogrzewania
Do wody i mieszaniny wody z glikolem
Maksymalna temperatura pracy 90°C
Parametry techniczne
Producent: IBO / Dambat
Model: IGB INOX 3-4
Kod produktu: KAT01134
EAN: 5903887253413
Typ: grupa bezpieczeństwa C.O.
Rozmiar przyłącza: 3/4"
Materiał korpusu: stal nierdzewna INOX
Maksymalna temperatura pracy: 90°C
Maksymalne stężenie glikolu: 50%
Manometr: tak
Zawór bezpieczeństwa: tak
Odpowietrznik automatyczny: tak
Zawór serwisowy: tak
Listwa montażowa: tak
Montaż: naścienny
Maksymalna średnica naczynia przeponowego: 320 mm
Medium: woda lub mieszanina wody z glikolem
Waga: około 1 kg
Zastosowanie
Zamknięte instalacje centralnego ogrzewania
Instalacje C.O.
Kotłownie
Instalacje z kotłami grzewczymi
Instalacje z naczyniem przeponowym
Układy wodne C.O.
Instalacje z mieszaniną wody i glikolu
Zabezpieczanie instalacji przed wzrostem ciśnienia
Kontrola ciśnienia instalacji grzewczej
Automatyczne odpowietrzanie układu
Kompatybilność
Instalacje C.O. 3/4"
Naczynia przeponowe
Kotły centralnego ogrzewania
Instalacje wodne grzewcze
Układy z glikolem do 50%
Naczynia przeponowe o średnicy do 320 mm
Informacje dla instalatora
Grupę bezpieczeństwa należy zamontować możliwie blisko źródła ciepła, wykorzystując zintegrowaną listwę do stabilnego zamocowania na ścianie. Pomiędzy źródłem ciepła a grupą bezpieczeństwa nie należy montować armatury odcinającej ani elementów powodujących przewężenie przepływu.
Kluczowe znaczenie ma prawidłowy dobór wartości otwarcia zaworu bezpieczeństwa do parametrów instalacji i źródła ciepła. Wartość ta powinna być odpowiednio dobrana względem maksymalnego dopuszczalnego ciśnienia kotła lub innego źródła ciepła.
Najczęstsze błędy przy doborze
Dobór niewłaściwego ciśnienia otwarcia zaworu bezpieczeństwa.
Montaż zaworu odcinającego pomiędzy kotłem a grupą bezpieczeństwa.
Dobór niewłaściwego rozmiaru przyłącza instalacyjnego.
Montaż zbyt daleko od źródła ciepła.
Przekroczenie maksymalnej temperatury pracy 90°C.
Stosowanie mieszaniny z zawartością glikolu przekraczającą 50%.
Dobór zbyt dużego naczynia przeponowego do konstrukcji grupy.
Dlaczego warto wybrać ten model
Kompletne zabezpieczenie instalacji w jednym module.
Korpus wykonany z odpornej na korozję stali INOX.
Wbudowany manometr ułatwiający kontrolę ciśnienia.
Automatyczny odpowietrznik wspomagający usuwanie powietrza z instalacji.
Zintegrowany zawór bezpieczeństwa.
Zawór serwisowy ułatwiający obsługę instalacji.
Możliwość montażu naczynia przeponowego.
Kompaktowa konstrukcja ograniczająca liczbę oddzielnych elementów instalacyjnych.
FAQ
Do czego służy grupa bezpieczeństwa IGB INOX?
Służy do kontroli i zabezpieczania zamkniętej instalacji centralnego ogrzewania przed nadmiernym wzrostem ciśnienia oraz umożliwia podłączenie naczynia przeponowego.
Jakie elementy posiada grupa bezpieczeństwa?
W konstrukcji zintegrowano manometr, zawór bezpieczeństwa, automatyczny odpowietrznik oraz zawór serwisowy.
Czy grupa nadaje się do instalacji z glikolem?
Tak. Może współpracować z mieszaniną wody i glikolu o stężeniu do 50%.
Jaka jest maksymalna temperatura pracy?
Maksymalna temperatura pracy wynosi 90°C.
Jakie jest przyłącze instalacyjne?
Grupa przeznaczona jest do instalacji C.O. z przyłączem 3/4".
Czy można podłączyć naczynie przeponowe?
Tak. Konstrukcja została zaprojektowana do montażu naczynia przeponowego o średnicy do 320 mm.
Czy można zamontować zawór odcinający przed grupą bezpieczeństwa?
Nie należy montować armatury odcinającej pomiędzy źródłem ciepła a grupą bezpieczeństwa.
