Opis produktu

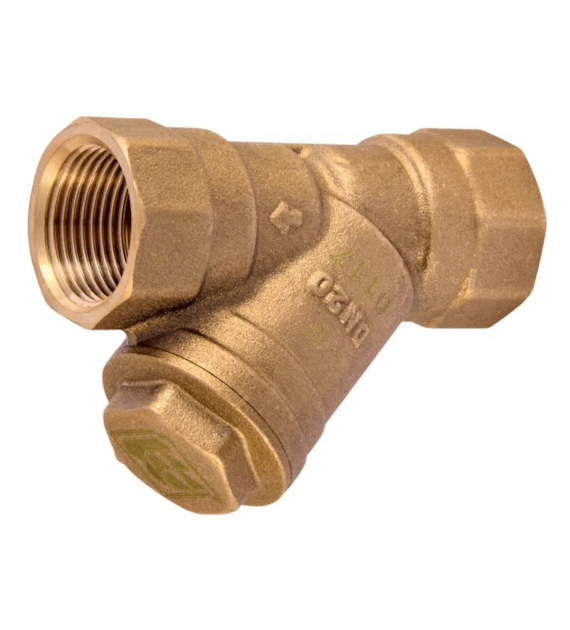

FERRO F7G to skośny filtr siatkowy typu G41 przeznaczony do instalacji gazowych w budynkach. Służy do ochrony armatury regulującej przed zanieczyszczeniami w postaci cząstek stałych znajdujących się w paliwach gazowych.
Korpus oraz korek filtra wykonano z mosiądzu CW617N, natomiast wkład filtracyjny ze stali nierdzewnej AISI 304. Uszczelnienie typu O-ring wykonane jest z NBR.
Model F7G przeznaczony jest do instalacji o średnicy nominalnej DN50 i wyposażony w dwa gwintowane przyłącza wewnętrzne Rp 2". Średnica otworów wkładu filtracyjnego wynosi 0,2 ± 0,02 mm.
Filtr może pracować przy maksymalnym ciśnieniu roboczym MOP 5, czyli 5 bar, oraz w zakresie temperatur od -20°C do 60°C zgodnie z klasą T2.
Najważniejsze cechy
Przeznaczony do instalacji gazowych
Konstrukcja skośna typu G41
Średnica nominalna DN50
Przyłącza gwintowane Rp 2"
Korpus i korek z mosiądzu CW617N
Wkład filtracyjny ze stali nierdzewnej AISI 304
Uszczelnienie O-ring z NBR
Średnica otworów filtracyjnych 0,2 ± 0,02 mm
Maksymalne ciśnienie robocze 5 bar
Zakres temperatury pracy od -20°C do 60°C
Połączenie nakrętno-nakrętne
Możliwość okresowego czyszczenia wkładu
Przeznaczony do gazów I, II i III rodziny według EN 437
Parametry techniczne
Producent: FERRO
Kod produktu: F7G
Typ: G41
Rodzaj produktu: filtr siatkowy do gazu
Konstrukcja: skośna
Medium: gaz
Rodzina gazów: I, II, III według EN 437
Średnica nominalna: DN50
Rozmiar przyłącza: Rp 2"
Rodzaj przyłączenia: nakrętno-nakrętny
Materiał korpusu: mosiądz CW617N
Materiał korka: mosiądz CW617N
Materiał uszczelnienia: NBR
Materiał wkładu filtracyjnego: stal nierdzewna AISI 304
Średnica otworów wkładu filtracyjnego: 0,2 ± 0,02 mm
Maksymalne ciśnienie robocze: 5 bar
Oznaczenie maksymalnego ciśnienia roboczego: MOP 5
Klasa temperatury: T2
Temperatura robocza: od -20°C do 60°C
Długość B: 136 mm
Wymiar C: 70,7 ± 1 mm
Wymiar D: min. 25,7 mm
Rozmiar pod klucz ośmiokątny: 66 mm
Wbudowany filtr: tak
Pełny przelot: nie
Zastosowanie
Instalacje gazowe w budynkach
Filtracja zanieczyszczeń stałych z paliw gazowych
Ochrona armatury regulującej w instalacji gazowej
Instalacje o średnicy nominalnej DN50
Instalacje z przyłączami gwintowanymi Rp 2"
Instalacje pracujące przy ciśnieniu do 5 bar
Instalacje wykorzystujące gazy I, II i III rodziny według EN 437
Kompatybilność
Instalacje gazowe w budynkach
Instalacje o średnicy nominalnej DN50
Przyłącza gwintowane Rp 2"
Gwinty przyłączeniowe wykonane według PN-EN 10226-1
Gazy I, II i III rodziny według EN 437
Instalacje pracujące w zakresie temperatur od -20°C do 60°C
Instalacje o maksymalnym ciśnieniu roboczym do 5 bar
Informacje dla instalatora
Montaż filtra w instalacji gazowej powinien być wykonywany przez osobę lub firmę posiadającą odpowiednie kwalifikacje i uprawnienia do wykonywania prac przy instalacjach gazowych.
Filtr należy montować korkiem skierowanym do dołu oraz zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Montaż należy wykonywać przy zamkniętej instalacji i po upewnieniu się, że nie występuje w niej ciśnienie.
Podczas dokręcania klucz należy zakładać na ośmiokątną część przyłącza od strony wykonywanego połączenia. Należy unikać nadmiernego dokręcania oraz naprężeń przenoszonych na filtr przez instalację.
Połączenia gwintowane należy uszczelniać zgodnie z technikami dopuszczonymi dla instalacji gazowych.
Filtr wymaga okresowego czyszczenia. Przed czynnościami serwisowymi należy odciąć dopływ gazu przed i za filtrem, a następnie po bezpiecznym rozhermetyzowaniu instalacji zdemontować korek i wyjąć wkład filtracyjny.
Najczęstsze błędy przy doborze
Pomylenie DN50 z rozmiarem gwintu – model F7G ma średnicę nominalną DN50 i przyłącza Rp 2".
Dobór filtra przeznaczonego do innego medium – F7G typu G41 przeznaczony jest do instalacji gazowych.
Przekroczenie maksymalnego ciśnienia roboczego – filtr przeznaczony jest do pracy przy ciśnieniu do 5 bar.
Przekroczenie dopuszczalnej temperatury – zakres pracy wynosi od -20°C do 60°C.
Nieuwzględnienie wymiarów montażowych – długość filtra wynosi 136 mm, dlatego przed zakupem warto sprawdzić dostępną przestrzeń w instalacji.
Nieprawidłowa pozycja montażowa – korek filtra powinien być skierowany do dołu.
Montaż przeciwnie do kierunku przepływu – należy przestrzegać strzałki znajdującej się na korpusie.
Brak miejsca do obsługi serwisowej – należy pozostawić dostęp umożliwiający odkręcenie korka i wyjęcie wkładu.
Dlaczego warto wybrać ten model
Korpus wykonany z mosiądzu CW617N
Wkład filtracyjny ze stali nierdzewnej AISI 304
Otwory filtracyjne o średnicy 0,2 ± 0,02 mm
Konstrukcja przeznaczona do instalacji gazowych
Duży rozmiar DN50 z przyłączami Rp 2"
Maksymalne ciśnienie robocze 5 bar
Szeroki zakres temperatury pracy od -20°C do 60°C
Rozbieralna konstrukcja umożliwiająca okresowe czyszczenie wkładu
Przeznaczenie do gazów I, II i III rodziny według EN 437
FAQ
Czy filtr FERRO F7G jest przeznaczony do gazu?
Tak. F7G to filtr typu G41 przeznaczony do stosowania w instalacjach gazowych budynków.
Jaki gwint posiada filtr F7G?
Filtr posiada dwa przyłącza z gwintem wewnętrznym Rp 2". Jego średnica nominalna wynosi DN50.
Z jakiego materiału wykonany jest filtr?
Korpus i korek wykonano z mosiądzu CW617N, a wkład filtracyjny ze stali nierdzewnej AISI 304. Uszczelnienie O-ring wykonane jest z NBR.
Jaką dokładność filtracji zapewnia filtr?
Średnica otworów wkładu filtracyjnego wynosi 0,2 ± 0,02 mm.
Jakie jest maksymalne ciśnienie pracy filtra?
Maksymalne ciśnienie robocze wynosi 5 bar, oznaczone jako MOP 5.
W jakiej temperaturze może pracować filtr?
Zakres temperatury roboczej wynosi od -20°C do 60°C, zgodnie z klasą T2.
Jak należy zamontować filtr?
Filtr należy zamontować korkiem skierowanym do dołu oraz zgodnie z kierunkiem przepływu wskazanym strzałką na korpusie.
Jakie są wymiary filtra F7G?
Długość B wynosi 136 mm, wymiar C 70,7 ± 1 mm, a wymiar D minimum 25,7 mm.
Czy filtr można czyścić?
Tak. Producent przewiduje okresowe czyszczenie wkładu filtracyjnego. Czynności przy instalacji gazowej powinny być wykonywane przez odpowiednio wykwalifikowany personel.
Do jakich gazów przeznaczony jest filtr F7G?
Filtr przeznaczony jest do gazów I, II i III rodziny zgodnie z EN 437.
