Opis produktu

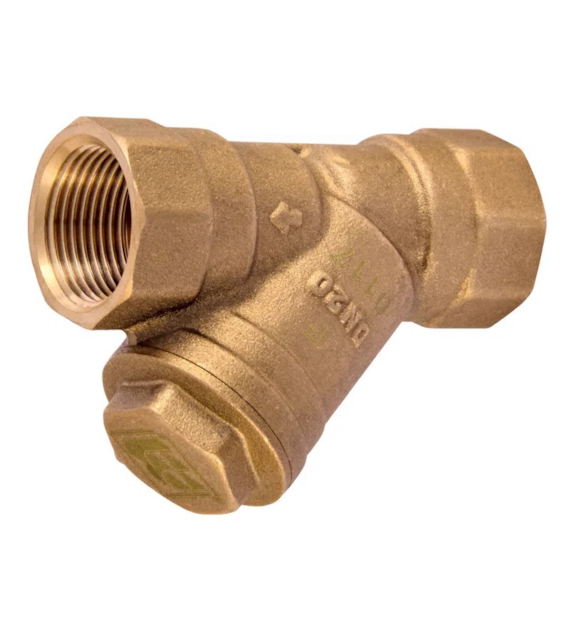

FERRO F4G to skośny filtr siatkowy typu G41 przeznaczony do instalacji gazowych. Korpus oraz korek wykonano z wysokiej jakości mosiądzu CW617N, natomiast element filtracyjny ze stali nierdzewnej AISI 304.
Filtr zatrzymuje zanieczyszczenia mechaniczne znajdujące się w medium, wspomagając ochronę elementów instalacji gazowej. Model F4G posiada średnicę nominalną DN32 oraz przyłącza gwintowane Rp 1 1/4". Średnica otworów wkładu filtracyjnego wynosi 0,2 ± 0,02 mm.
Konstrukcja filtra przeznaczona jest do pracy przy maksymalnym ciśnieniu 5 bar i temperaturze medium w klasie T2, czyli od -20°C do 60°C.
Najważniejsze cechy
Przeznaczenie do instalacji gazowych
Konstrukcja skośna z wbudowanym wkładem siatkowym
Średnica nominalna DN32
Przyłącza gwintowane Rp 1 1/4"
Korpus i korek z mosiądzu CW617N
Wkład filtracyjny ze stali nierdzewnej AISI 304
Średnica otworów filtracyjnych 0,2 ± 0,02 mm
Maksymalne ciśnienie pracy 5 bar
Zakres temperatury roboczej od -20°C do 60°C
Model FERRO F4G, typ G41
Parametry techniczne
Producent: FERRO
Kod produktu: F4G
Typ: G41
Rodzaj produktu: filtr siatkowy do gazu
Konstrukcja: skośna
Medium: gaz
Średnica nominalna: DN32
Rozmiar przyłącza: Rp 1 1/4"
Rodzaj przyłączenia: nakrętno-nakrętny
Materiał korpusu: mosiądz CW617N
Materiał korka: mosiądz CW617N
Materiał wkładu filtracyjnego: stal nierdzewna AISI 304
Średnica otworów wkładu filtracyjnego: 0,2 ± 0,02 mm
Ciśnienie nominalne: 5 bar
Maksymalne ciśnienie pracy: 5 bar
Klasa temperatury: T2
Temperatura robocza: od -20°C do 60°C
Wbudowany filtr: tak
Pełny przelot: nie
Zastosowanie
Filtracja zanieczyszczeń mechanicznych w instalacjach gazowych
Ochrona elementów armatury gazowej przed zanieczyszczeniami stałymi
Montaż w instalacjach o średnicy nominalnej DN32
Instalacje gazowe z gwintowanymi przyłączami Rp 1 1/4"
Zastosowanie w instalacjach pracujących przy ciśnieniu do 5 bar
Kompatybilność
Instalacje gazowe
Przyłącza gwintowane Rp 1 1/4"
Instalacje o średnicy nominalnej DN32
Elementy instalacji przystosowane do pracy z filtrem gwintowanym GW-GW
Systemy pracujące w zakresie temperatury od -20°C do 60°C i przy ciśnieniu nieprzekraczającym 5 bar
Informacje dla instalatora
Przed montażem należy sprawdzić zgodność średnicy DN32 oraz przyłączy Rp 1 1/4" z instalacją. Należy również zweryfikować parametry robocze instalacji – maksymalne ciśnienie pracy filtra wynosi 5 bar, a dopuszczalny zakres temperatury medium to od -20°C do 60°C.
Podczas planowania miejsca montażu warto pozostawić dostęp do części serwisowej filtra, aby umożliwić kontrolę i obsługę wkładu filtracyjnego. Filtr jest przeznaczony do gazu i nie powinien być dobierany wyłącznie na podstawie podobieństwa do standardowych filtrów stosowanych w instalacjach wodnych.
Najczęstsze błędy przy doborze
Pomylenie DN32 z inną średnicą nominalną – przed zakupem należy sprawdzić średnicę instalacji.
Dobór niewłaściwego gwintu – model F4G posiada przyłącza Rp 1 1/4".
Zastosowanie filtra przeznaczonego do wody zamiast modelu dedykowanego do gazu – F4G jest przeznaczony do instalacji gazowych.
Przekroczenie maksymalnego ciśnienia pracy – dla tego modelu wynosi ono 5 bar.
Przekroczenie dopuszczalnego zakresu temperatury – filtr pracuje w klasie T2, od -20°C do 60°C.
Założenie, że filtr posiada pełny przelot – producent określa ten model jako konstrukcję bez pełnego przelotu.
Dlaczego warto wybrać ten model
Korpus wykonany z wysokiej jakości mosiądzu CW617N
Wkład filtracyjny ze stali nierdzewnej AISI 304
Precyzyjna siatka filtracyjna z otworami 0,2 ± 0,02 mm
Konstrukcja przeznaczona specjalnie do instalacji gazowych
Popularny rozmiar DN32 z przyłączami Rp 1 1/4"
Parametry pracy do 5 bar i w zakresie temperatur od -20°C do 60°C
Produkt marki FERRO przeznaczony do profesjonalnych instalacji
FAQ
Czy filtr FERRO F4G jest przeznaczony do gazu?
Tak. Model F4G typu G41 jest filtrem siatkowym przeznaczonym do instalacji gazowych.
Jakie przyłącze posiada filtr F4G?
Filtr posiada przyłącza gwintowane Rp 1 1/4" i odpowiada średnicy nominalnej DN32.
Z jakiego materiału wykonany jest filtr?
Korpus oraz korek wykonano z mosiądzu CW617N. Wkład filtracyjny wykonany jest ze stali nierdzewnej AISI 304.
Jak dokładnie filtruje wkład siatkowy?
Średnica otworów wkładu filtracyjnego wynosi 0,2 ± 0,02 mm.
Jakie jest maksymalne ciśnienie pracy filtra?
Maksymalne ciśnienie pracy modelu F4G wynosi 5 bar.
W jakiej temperaturze może pracować filtr?
Zakres temperatury roboczej wynosi od -20°C do 60°C, zgodnie z klasą T2.
Czy filtr ma pełny przelot?
Nie. Producent określa model F4G jako filtr bez pełnego przelotu.
