Opis produktu

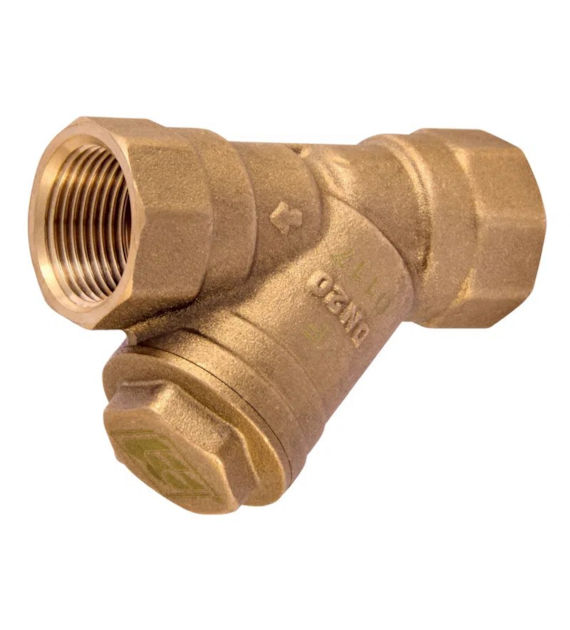

FERRO F5G to skośny filtr siatkowy typu G41 przeznaczony do instalacji gazowych. Model wykonano z wysokiej jakości mosiądzu CW617N, natomiast wkład filtracyjny ze stali nierdzewnej AISI 304.
Filtr służy do zatrzymywania zanieczyszczeń mechanicznych obecnych w instalacji gazowej. Wersja F5G przeznaczona jest do instalacji o średnicy nominalnej DN40 i posiada gwintowane przyłącza wewnętrzne Rp 6/4", czyli 1 1/2".
Wkład filtracyjny posiada otwory o średnicy 0,2 ± 0,02 mm. Maksymalne ciśnienie robocze wynosi MOP 5, czyli 5 bar, a dopuszczalna temperatura pracy odpowiada klasie T2 i mieści się w zakresie od -20°C do 60°C.
Najważniejsze cechy
Przeznaczony do instalacji gazowych
Konstrukcja skośna typu G41
Średnica nominalna DN40
Przyłącza gwintowane Rp 1 1/2"
Korpus i korek z mosiądzu CW617N
Wkład filtracyjny ze stali nierdzewnej AISI 304
Uszczelnienie korka z NBR
Średnica otworów wkładu 0,2 ± 0,02 mm
Maksymalne ciśnienie robocze 5 bar
Zakres temperatury pracy od -20°C do 60°C
Połączenie nakrętno-nakrętne
Wbudowany filtr siatkowy
Parametry techniczne
Producent: FERRO
Kod produktu: F5G
Typ: G41
Rodzaj produktu: filtr siatkowy do gazu
Konstrukcja: skośna
Medium: gaz
Średnica nominalna: DN40
Rozmiar przyłącza: Rp 6/4" (1 1/2")
Rodzaj przyłączenia: nakrętno-nakrętny
Materiał korpusu: mosiądz CW617N
Materiał korka: mosiądz CW617N
Materiał uszczelnienia korka: NBR
Materiał wkładu filtracyjnego: stal nierdzewna AISI 304
Średnica otworów wkładu filtracyjnego: 0,2 ± 0,02 mm
Ciśnienie nominalne: 5 bar
Maksymalne ciśnienie pracy: 5 bar
Maksymalne ciśnienie robocze: MOP 5 (0,5 MPa)
Klasa temperatury: T2
Temperatura robocza: od -20°C do 60°C
Długość B: 116 mm
Wymiar C: 58,7 ± 1 mm
Wymiar D: min. 21,4 mm
Wbudowany filtr: tak
Pełny przelot: nie
Zastosowanie
Instalacje gazowe w budynkach
Filtracja mechanicznych zanieczyszczeń w instalacji gazowej
Ochrona elementów instalacji przed zanieczyszczeniami stałymi
Instalacje o średnicy nominalnej DN40
Instalacje z gwintowanymi przyłączami Rp 1 1/2"
Instalacje pracujące przy ciśnieniu do 5 bar
Kompatybilność
Instalacje gazowe
Instalacje o średnicy nominalnej DN40
Przyłącza gwintowane Rp 6/4" (1 1/2")
Gwinty przyłączeniowe wykonane zgodnie z PN-EN 10226-1
Instalacje pracujące w zakresie temperatur od -20°C do 60°C
Instalacje o maksymalnym ciśnieniu roboczym do 5 bar
Informacje dla instalatora
Montaż filtra w instalacji gazowej powinien zostać wykonany przez osobę lub firmę posiadającą odpowiednie uprawnienia do wykonywania prac przy instalacjach gazowych.
Filtr należy montować korkiem skierowanym do dołu, przy zamkniętej instalacji i po upewnieniu się, że w instalacji nie występuje ciśnienie.
Podczas montażu klucz należy przykładać do wielokątnej części zakręcanego przyłącza od strony wykonywanego połączenia. Filtr nie powinien być narażony na naprężenia pochodzące od instalacji ani na skutki nadmiernego dokręcania.
Połączenia gwintowane należy wykonać zgodnie z technikami uszczelniania dopuszczonymi dla instalacji gazowych. Należy pozostawić dostęp do korka i wkładu filtracyjnego w celu okresowego czyszczenia filtra.
Najczęstsze błędy przy doborze
Pomylenie DN40 z inną średnicą nominalną – model F5G przeznaczony jest do instalacji DN40.
Dobór niewłaściwego gwintu – filtr posiada przyłącza Rp 6/4", czyli 1 1/2".
Dobór filtra wodnego zamiast gazowego – F5G typu G41 jest przeznaczony do instalacji gazowych.
Przekroczenie maksymalnego ciśnienia roboczego – dla tego modelu wynosi ono 5 bar.
Przekroczenie zakresu temperatury pracy – dopuszczalny zakres wynosi od -20°C do 60°C.
Nieprawidłowa pozycja montażowa – filtr powinien być instalowany korkiem skierowanym do dołu.
Brak miejsca serwisowego – przy montażu należy zapewnić możliwość odkręcenia korka i wyjęcia wkładu do czyszczenia.
Dlaczego warto wybrać ten model
Korpus i korek wykonane z mosiądzu CW617N
Wkład filtracyjny wykonany ze stali nierdzewnej AISI 304
Dokładność filtracji wynikająca z otworów 0,2 ± 0,02 mm
Konstrukcja przeznaczona specjalnie do instalacji gazowych
Popularny rozmiar DN40 z przyłączami Rp 1 1/2"
Maksymalne ciśnienie robocze 5 bar
Zakres temperatury pracy od -20°C do 60°C
Rozbieralna konstrukcja umożliwiająca okresowe czyszczenie wkładu
FAQ
Czy filtr FERRO F5G jest przeznaczony do instalacji gazowej?
Tak. F5G jest filtrem siatkowym typu G41 przeznaczonym do stosowania w instalacjach gazowych.
Jakie przyłącza posiada filtr F5G?
Model posiada dwa gwintowane przyłącza wewnętrzne Rp 6/4", odpowiadające rozmiarowi 1 1/2". Średnica nominalna filtra wynosi DN40.
Z jakiego materiału wykonany jest filtr?
Korpus i korek wykonane są z mosiądzu CW617N, a wkład filtracyjny ze stali nierdzewnej AISI 304.
Jaką dokładność filtracji zapewnia wkład?
Średnica otworów wkładu filtracyjnego wynosi 0,2 ± 0,02 mm.
Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie robocze wynosi MOP 5, czyli 5 bar lub 0,5 MPa.
W jakiej temperaturze może pracować filtr?
Filtr posiada klasę temperatury T2 i może pracować w zakresie od -20°C do 60°C.
W jakiej pozycji należy zamontować filtr?
Zgodnie z instrukcją producenta filtr należy montować korkiem skierowanym do dołu.
Czy wkład filtracyjny można czyścić?
Tak. Filtr wymaga okresowego czyszczenia. Po bezpiecznym odcięciu dopływu gazu i usunięciu ciśnienia można zdemontować korek i wyjąć wkład w celu usunięcia zanieczyszczeń. Prace przy instalacji gazowej powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia.
