Opis produktu

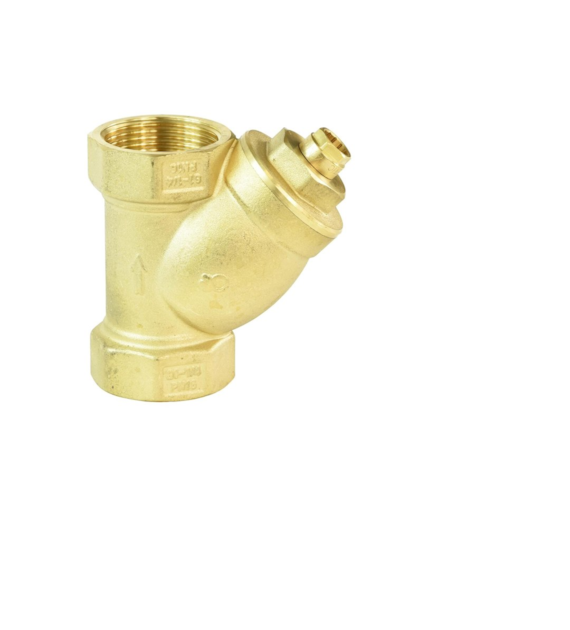

IBO YBF-32 to mosiężny filtr osadnikowy z magnesem przeznaczony do dużych instalacji grzewczych i wodociągowych. Łączy filtrację mechaniczną z wychwytywaniem zanieczyszczeń ferromagnetycznych, pomagając chronić elementy instalacji przed osadami i cząstkami stałymi.
Model wyposażono w ferrytowy wkład magnetyczny o sile 5000 Gauss oraz korpus z korkiem spustowym ułatwiającym okresowe czyszczenie. Filtracja mechaniczna obejmuje zanieczyszczenia o wielkości ≥400 µm.
YBF-32 posiada przyłącza 1 1/4" odpowiadające średnicy DN32 i umożliwia przepływ do 200 l/min. Maksymalne ciśnienie pracy wynosi 16 bar, a ciśnienie nominalne PN16.
Filtr przeznaczony jest do pracy z wodą oraz roztworem wody z glikolem o stężeniu do 50%. Maksymalna temperatura cieczy wynosi 110°C.
Najważniejsze cechy
Filtracja mechaniczna i magnetyczna
Przyłącza 1 1/4" DN32
Magnes ferrytowy o sile 5000 Gauss
Filtracja zanieczyszczeń ≥400 µm
Maksymalny przepływ 200 l/min
Ciśnienie nominalne PN16
Maksymalne ciśnienie pracy 16 bar
Maksymalna temperatura cieczy 110°C
Korpus wykonany z mosiądzu W617N
Korek spustowy ułatwiający czyszczenie
Przeznaczony do wody i roztworu woda-glikol do 50%
Kompaktowa konstrukcja 90 × 95 × 54 mm
Parametry techniczne
Producent: IBO / DAMBAT
Model: YBF-32
Indeks producenta: 003600
EAN: 5903887247214
Rodzaj produktu: filtr osadnikowy z magnesem
Przyłącze: 1 1/4"
Średnica nominalna: DN32
Ciśnienie nominalne: PN16
Maksymalne ciśnienie pracy: 16 bar
Maksymalna temperatura cieczy: 110°C
Filtracja: ≥400 µm
Maksymalny przepływ: 200 l/min
Siła magnesu: 5000 Gauss
Rodzaj wkładu magnetycznego: ferrytowy
Materiał korpusu: mosiądz W617N
Medium: woda, roztwór woda-glikol do 50%
Wymiary: 90 × 95 × 54 mm
Waga produktu: 0,5 kg
Zastosowanie
Duże instalacje centralnego ogrzewania
Instalacje grzewcze
Instalacje wodociągowe
Ochrona elementów instalacji przed zanieczyszczeniami
Usuwanie zanieczyszczeń mechanicznych z obiegu
Wychwytywanie zanieczyszczeń ferromagnetycznych
Ochrona armatury instalacyjnej
Instalacje z wodą
Instalacje z roztworem wody i glikolu do 50%
Instalacje wymagające przepływu do 200 l/min
Kompatybilność
Instalacje z przyłączami 1 1/4"
Instalacje o średnicy DN32
Instalacje centralnego ogrzewania
Instalacje grzewcze
Instalacje wodociągowe
Woda jako czynnik roboczy
Roztwór wody z glikolem do 50%
Instalacje o ciśnieniu roboczym do 16 bar
Instalacje z temperaturą cieczy do 110°C
Informacje dla instalatora
Przed montażem należy sprawdzić zgodność przyłączy 1 1/4" DN32 z instalacją oraz wymagany przepływ. Model YBF-32 umożliwia przepływ do 200 l/min.
Należy zweryfikować parametry robocze instalacji. Maksymalne ciśnienie pracy filtra wynosi 16 bar, a maksymalna temperatura cieczy 110°C.
Filtr powinien być zamontowany w miejscu zapewniającym swobodny dostęp do korka spustowego, co ułatwia późniejsze czyszczenie i obsługę. Przed rozpoczęciem prac serwisowych instalację należy odciąć i pozbawić ciśnienia.
Przy montażu należy również uwzględnić wymiary filtra wynoszące 90 × 95 × 54 mm.
Najczęstsze błędy przy doborze
Dobór niewłaściwego rozmiaru przyłącza – model YBF-32 posiada przyłącza 1 1/4" i odpowiada średnicy DN32.
Nieuwzględnienie wymaganego przepływu – maksymalny przepływ dla tego modelu wynosi 200 l/min.
Przekroczenie dopuszczalnego ciśnienia – maksymalne ciśnienie pracy wynosi 16 bar.
Przekroczenie maksymalnej temperatury cieczy – filtr przeznaczony jest do pracy do 110°C.
Zastosowanie z mieszaniną zawierającą więcej niż 50% glikolu – producent określa medium jako wodę lub roztwór woda-glikol do 50%.
Brak miejsca serwisowego – należy pozostawić dostęp do korka spustowego umożliwiający okresowe czyszczenie.
Dobór wyłącznie według średnicy przyłącza – należy dodatkowo sprawdzić przepływ, ciśnienie i temperaturę roboczą instalacji.
Dlaczego warto wybrać ten model
Połączenie filtracji mechanicznej i magnetycznej
Silny magnes ferrytowy 5000 Gauss
Wysoki przepływ do 200 l/min
Przeznaczenie do większych instalacji grzewczych i wodociągowych
Ciśnienie nominalne PN16
Maksymalne ciśnienie pracy 16 bar
Praca z cieczą o temperaturze do 110°C
Możliwość stosowania z roztworem wody i glikolu do 50%
Mosiężna konstrukcja
Korek spustowy ułatwiający okresowe czyszczenie
FAQ
Do czego służy filtr IBO YBF-32?
YBF-32 służy do usuwania z instalacji zanieczyszczeń mechanicznych i ferromagnetycznych. Jest przeznaczony przede wszystkim do większych instalacji grzewczych i wodociągowych.
Jakie przyłącze posiada filtr YBF-32?
Model wyposażony jest w przyłącza 1 1/4", odpowiadające średnicy DN32.
Jaki jest maksymalny przepływ filtra?
Maksymalny przepływ modelu YBF-32 wynosi 200 l/min.
Jak silny jest magnes w filtrze?
Filtr posiada ferrytowy wkład magnetyczny o sile 5000 Gauss.
Jaka jest dokładność filtracji mechanicznej?
Producent podaje filtrację zanieczyszczeń o wielkości ≥400 µm.
Czy YBF-32 może pracować z glikolem?
Tak. Filtr jest przeznaczony do wody oraz roztworu wody z glikolem o stężeniu do 50%.
Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie pracy wynosi 16 bar, a ciśnienie nominalne filtra to PN16.
Jaka jest maksymalna temperatura cieczy?
Maksymalna temperatura medium wynosi 110°C.
Jakie są wymiary filtra YBF-32?
Wymiary filtra wynoszą 90 × 95 × 54 mm.
Ile waży filtr YBF-32?
Masa produktu wynosi 0,5 kg.
Czy filtr można czyścić?
Tak. Konstrukcja wyposażona jest w korek spustowy ułatwiający okresowe czyszczenie filtra.
