Opis produktu

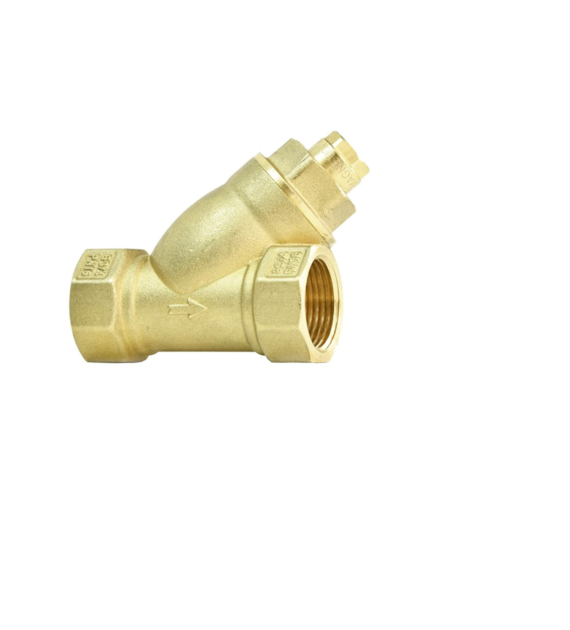

IBO YBF-25 to mosiężny filtr osadnikowy z magnesem przeznaczony do ochrony instalacji grzewczych, wodociągowych oraz solarnych. Łączy filtrację mechaniczną z separacją zanieczyszczeń ferromagnetycznych, ograniczając obieg opiłków metalu, rdzy, piasku oraz innych stałych zanieczyszczeń w instalacji.
Wbudowany magnes o sile 5000 Gauss wspomaga wychwytywanie cząstek ferromagnetycznych, natomiast filtr siatkowy zatrzymuje zanieczyszczenia o wielkości ≥400 µm. Rozwiązanie pomaga chronić elementy instalacji, w szczególności pompę obiegową oraz wymiennik ciepła.
Model YBF-25 posiada przyłącza 1" odpowiadające średnicy DN25 i zapewnia maksymalny przepływ do 100 l/min. Korpus wykonano z mosiądzu CW617N, a filtr siatkowy ze stali nierdzewnej AISI 304.
Filtr może pracować z wodą oraz mieszaniną wody z glikolem o stężeniu do 50%. Maksymalne ciśnienie pracy wynosi 16 bar, a maksymalna temperatura medium 110°C.
Najważniejsze cechy
Filtracja mechaniczna i magnetyczna
Przyłącza 1" DN25
Magnes o sile 5000 Gauss
Filtracja zanieczyszczeń ≥400 µm
Maksymalny przepływ 100 l/min
Ciśnienie nominalne PN16
Maksymalne ciśnienie pracy 16 bar
Maksymalna temperatura cieczy 110°C
Korpus z mosiądzu CW617N
Filtr siatkowy ze stali nierdzewnej AISI 304
Uszczelka PTFE
Możliwość pracy z roztworem woda-glikol do 50%
Korek spustowy ułatwiający obsługę i czyszczenie
Możliwość montażu na przewodzie poziomym lub pionowym
Parametry techniczne
Producent: IBO / DAMBAT
Model: YBF-25
Indeks producenta: 003601
EAN: 5903887247207
Rodzaj produktu: filtr osadnikowy z magnesem
Przyłącze: 1"
Średnica nominalna: DN25
Ciśnienie nominalne: PN16
Maksymalne ciśnienie pracy: 16 bar
Maksymalna temperatura cieczy: 110°C
Filtracja: ≥400 µm
Maksymalny przepływ: 100 l/min
Siła magnesu: 5000 Gauss
Wymiary: 80 × 75 × 44 mm
Materiał korpusu: mosiądz CW617N
Materiał filtra siatkowego: stal nierdzewna AISI 304
Materiał wkładu magnetycznego: magnes ferrytowy
Materiał uszczelki: PTFE
Materiał korka: mosiądz CW617N
Medium: woda, roztwór woda-glikol do 50%
Waga produktu: 0,3 kg
Zastosowanie
Instalacje centralnego ogrzewania
Instalacje grzewcze
Instalacje wodociągowe
Instalacje solarne
Ochrona pomp obiegowych
Ochrona wymienników ciepła
Usuwanie mechanicznych zanieczyszczeń z obiegu
Wychwytywanie cząstek ferromagnetycznych
Instalacje z wodą
Instalacje z mieszaniną wody i glikolu do 50%
Kompatybilność
Instalacje z przyłączami 1"
Instalacje o średnicy DN25
Instalacje centralnego ogrzewania
Instalacje wodociągowe
Systemy solarne
Woda jako czynnik roboczy
Roztwór wody z glikolem do 50%
Instalacje o ciśnieniu pracy do 16 bar
Instalacje z temperaturą medium do 110°C
Informacje dla instalatora
W instalacji centralnego ogrzewania producent zaleca montaż filtra na przewodzie powrotnym przed urządzeniem grzewczym. Filtr powinien znajdować się w odległości co najmniej 1 metra od kotła.
Model YBF-25 może być montowany zarówno na przewodzie poziomym, jak i pionowym. Strzałka na korpusie musi być skierowana zgodnie z kierunkiem przepływu medium, a korek spustowy zawsze w dół.
Przed i za filtrem zalecane jest zastosowanie zaworów odcinających. Należy pozostawić łatwy dostęp do filtra w celu wykonywania okresowej kontroli i czyszczenia.
Przed rozpoczęciem montażu lub konserwacji instalację należy wychłodzić i pozbawić ciśnienia. Po wykonaniu połączeń należy przeprowadzić kontrolę szczelności.
Ze względu na silny magnes urządzenia elektroniczne i rozruszniki serca nie powinny znajdować się w odległości mniejszej niż 35 cm od filtra.
Najczęstsze błędy przy doborze
Dobór niewłaściwej średnicy – model YBF-25 posiada przyłącza 1" i jest przeznaczony do instalacji DN25.
Nieuwzględnienie przepływu instalacji – maksymalny przepływ filtra wynosi 100 l/min.
Przekroczenie dopuszczalnego ciśnienia – maksymalne ciśnienie pracy wynosi 16 bar.
Przekroczenie maksymalnej temperatury – filtr przeznaczony jest do medium o temperaturze do 110°C.
Zastosowanie z roztworem o zbyt wysokiej zawartości glikolu – producent dopuszcza stężenie glikolu do 50%.
Montaż przeciwnie do kierunku przepływu – należy stosować się do strzałki umieszczonej na korpusie.
Nieprawidłowe ustawienie korka spustowego – korek powinien być skierowany w dół.
Brak dostępu serwisowego – wokół filtra należy pozostawić miejsce umożliwiające czyszczenie i konserwację.
Dlaczego warto wybrać ten model
Połączenie filtracji mechanicznej i magnetycznej
Magnes o sile 5000 Gauss
Wysoki przepływ do 100 l/min
Korpus wykonany z mosiądzu CW617N
Filtr siatkowy ze stali nierdzewnej AISI 304
Ciśnienie robocze do 16 bar
Temperatura medium do 110°C
Możliwość pracy z mieszaniną wody i glikolu do 50%
Korek spustowy ułatwiający okresowe czyszczenie
Kompaktowa konstrukcja 80 × 75 × 44 mm
FAQ
Do czego służy filtr IBO YBF-25?
Filtr służy do oczyszczania medium z zanieczyszczeń mechanicznych i ferromagnetycznych w instalacjach grzewczych, wodociągowych oraz solarnych. Pomaga chronić m.in. pompy obiegowe i wymienniki ciepła.
Jakie przyłącze posiada YBF-25?
Model YBF-25 posiada przyłącze 1" i jest przeznaczony do instalacji o średnicy DN25.
Jaki przepływ zapewnia filtr YBF-25?
Maksymalny przepływ podawany przez producenta wynosi 100 l/min.
Jak silny jest magnes w filtrze?
Filtr wyposażony jest w magnes o sile 5000 Gauss.
Jaką dokładność filtracji posiada YBF-25?
Filtr przeznaczony jest do zatrzymywania mechanicznych zanieczyszczeń o wielkości ≥400 µm.
Czy filtr nadaje się do instalacji z glikolem?
Tak. Może pracować z mieszaniną wody i glikolu o zawartości glikolu do 50%.
Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie pracy wynosi 16 bar, a ciśnienie nominalne filtra to PN16.
Jaka jest maksymalna temperatura medium?
Maksymalna temperatura cieczy wynosi 110°C.
Gdzie zamontować filtr w instalacji CO?
Producent zaleca montaż na przewodzie powrotnym instalacji centralnego ogrzewania, przed urządzeniem grzewczym i w odległości co najmniej 1 metra od kotła.
Czy YBF-25 może być zamontowany pionowo?
Tak. Filtr można montować poziomo lub pionowo, zachowując kierunek przepływu oznaczony strzałką i ustawiając korek spustowy w dół.
