Opis produktu

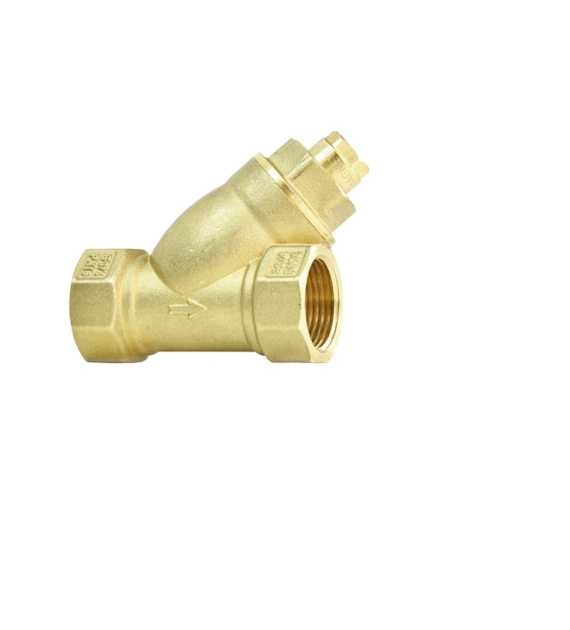

IBO YBF-20 to mosiężny filtr osadnikowy z magnesem przeznaczony do ochrony instalacji grzewczych, wodociągowych oraz solarnych. Łączy filtrację mechaniczną z wychwytywaniem zanieczyszczeń ferromagnetycznych, pomagając usuwać z obiegu m.in. opiłki metalu, rdzę, piasek i osady stałe. Dzięki temu ogranicza przedostawanie się zanieczyszczeń do pompy obiegowej oraz wymiennika ciepła.
Model YBF-20 posiada przyłącza 3/4", maksymalny przepływ 50 l/min oraz filtrację mechaniczną dla zanieczyszczeń o wielkości ≥400 μm. Zastosowany magnes o sile 5000 Gauss wspomaga wychwytywanie drobnych cząstek ferromagnetycznych. Filtr może pracować z wodą oraz roztworem wody z glikolem o stężeniu do 50%.
Korpus filtra wykonano z mosiądzu CW617N, a siatkowy element filtracyjny ze stali nierdzewnej AISI 304. Konstrukcja z korkiem spustowym ułatwia okresowe czyszczenie i obsługę filtra.
Najważniejsze cechy
Filtracja mechaniczna i magnetyczna
Przyłącza 3/4"
Siła magnesu 5000 Gauss
Filtracja zanieczyszczeń ≥400 μm
Maksymalny przepływ 50 l/min
Maksymalne ciśnienie pracy 16 bar
Ciśnienie nominalne PN16
Maksymalna temperatura cieczy 110°C
Korpus wykonany z mosiądzu CW617N
Filtr siatkowy ze stali nierdzewnej AISI 304
Możliwość pracy z wodą i roztworem woda-glikol do 50%
Korek spustowy ułatwiający czyszczenie
Kompaktowe wymiary 70 × 67 × 36 mm
Parametry techniczne
Producent: IBO / DAMBAT
Model: YBF-20
Indeks producenta: 003602
EAN: 5903887247191
Rodzaj produktu: filtr osadnikowy z magnesem
Przyłącza: 3/4"
Maksymalne ciśnienie pracy: 16 bar
Ciśnienie nominalne: PN16
Maksymalna temperatura cieczy: 110°C
Filtracja: ≥400 μm
Maksymalny przepływ: 50 l/min
Siła magnesu: 5000 Gauss
Wymiary: 70 × 67 × 36 mm
Materiał korpusu: mosiądz CW617N
Materiał filtra siatkowego: stal nierdzewna AISI 304
Materiał uszczelki: PTFE
Materiał korka: mosiądz CW617N
Medium: woda, roztwór woda-glikol do 50%
Waga produktu: 0,2 kg
Zastosowanie
Instalacje centralnego ogrzewania
Instalacje grzewcze
Instalacje wodociągowe
Instalacje solarne
Ochrona pomp obiegowych
Ochrona wymienników ciepła
Usuwanie mechanicznych zanieczyszczeń z obiegu
Wychwytywanie cząstek ferromagnetycznych
Instalacje z wodą
Instalacje z mieszaniną wody i glikolu do 50%
Kompatybilność
Instalacje z przyłączami 3/4"
Instalacje centralnego ogrzewania
Instalacje wodociągowe
Systemy solarne
Woda jako czynnik roboczy
Roztwór wody z glikolem do 50%
Instalacje o ciśnieniu pracy nieprzekraczającym 16 bar
Instalacje z temperaturą medium do 110°C
Informacje dla instalatora
Producent zaleca montaż filtra przez wykwalifikowany personel. W instalacji centralnego ogrzewania filtr magnetyczny powinien zostać zamontowany na przewodzie powrotnym, przed urządzeniem grzewczym. Instrukcja określa minimalną odległość od kotła na 1 metr.
Filtr może być montowany na przewodzie poziomym lub pionowym. Strzałka znajdująca się na korpusie musi być zgodna z kierunkiem przepływu medium, a korek spustowy powinien być skierowany w dół. Przed i za filtrem producent zaleca zastosowanie zaworów odcinających oraz pozostawienie swobodnego dostępu do urządzenia w celu konserwacji.
Przed montażem lub czyszczeniem instalację należy wychłodzić i pozbawić ciśnienia. Po zakończeniu montażu należy przeprowadzić kontrolę szczelności połączeń. Ze względu na obecność silnego magnesu producent zaleca zachowanie minimum 35 cm od urządzeń elektronicznych oraz rozruszników serca.
Najczęstsze błędy przy doborze
Dobór niewłaściwego przyłącza – model YBF-20 posiada przyłącza 3/4".
Zastosowanie przy zbyt wysokim ciśnieniu – maksymalne ciśnienie pracy wynosi 16 bar.
Przekroczenie temperatury medium – maksymalna temperatura cieczy wynosi 110°C.
Zastosowanie mieszaniny o zbyt wysokiej zawartości glikolu – producent dopuszcza roztwór woda-glikol do 50%.
Nieuwzględnienie maksymalnego przepływu – dla YBF-20 wynosi on 50 l/min.
Montaż niezgodnie z kierunkiem przepływu – należy przestrzegać strzałki na korpusie.
Montaż korkiem spustowym do góry – zgodnie z instrukcją korek powinien być skierowany w dół.
Brak miejsca na czyszczenie – filtr należy zamontować tak, aby zapewnić łatwy dostęp serwisowy.
Dlaczego warto wybrać ten model
Połączenie filtracji mechanicznej i magnetycznej w jednym elemencie
Magnes o sile 5000 Gauss wychwytujący zanieczyszczenia ferromagnetyczne
Filtr siatkowy ze stali nierdzewnej AISI 304
Mosiężny korpus CW617N
Parametry pracy do 16 bar i 110°C
Przepływ do 50 l/min
Możliwość stosowania z roztworem glikolu do 50%
Kompaktowe wymiary ułatwiające montaż
Korek spustowy ułatwiający okresową obsługę i czyszczenie
FAQ
Do czego służy filtr IBO YBF-20?
Filtr przeznaczony jest do ochrony instalacji grzewczych, wodociągowych i solarnych przed zanieczyszczeniami mechanicznymi oraz ferromagnetycznymi. Pomaga zabezpieczać m.in. pompę obiegową i wymiennik ciepła.
Jakie przyłącze ma YBF-20?
Model YBF-20 wyposażony jest w przyłącza 3/4".
Jak silny jest magnes w filtrze?
Siła magnesu wynosi 5000 Gauss.
Jaka jest dokładność filtracji?
Producent podaje filtrację zanieczyszczeń o wielkości ≥400 μm.
Czy filtr nadaje się do instalacji z glikolem?
Tak. YBF-20 może pracować z roztworem wody i glikolu o zawartości glikolu do 50%.
Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie pracy wynosi 16 bar, a ciśnienie nominalne filtra to PN16.
Jaka jest maksymalna temperatura cieczy?
Maksymalna temperatura medium wynosi 110°C.
Gdzie najlepiej zamontować filtr w instalacji CO?
Producent zaleca montaż na przewodzie powrotnym instalacji centralnego ogrzewania przed urządzeniem grzewczym, z zachowaniem co najmniej 1 metra od kotła.
Czy filtr może pracować pionowo?
Tak. Może być montowany poziomo lub pionowo, pod warunkiem zachowania kierunku przepływu wskazanego strzałką oraz ustawienia korka spustowego w dół.
