Opis produktu

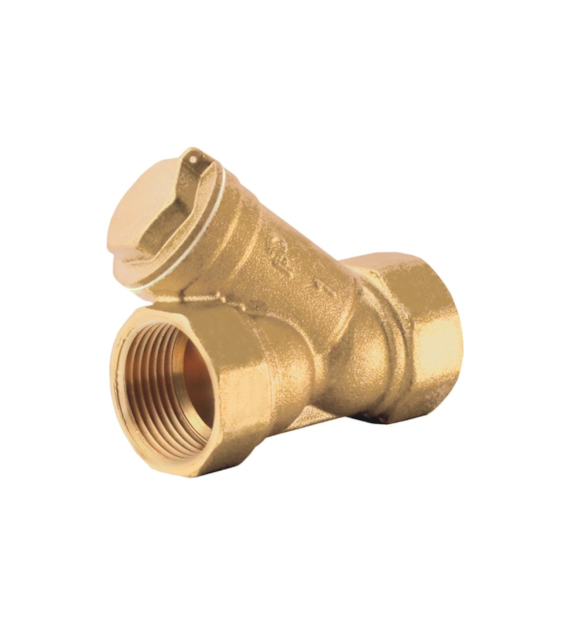

PERFEXIM PHA-060 DN80 to skośny filtr siatkowy przeznaczony do mechanicznej filtracji medium w instalacji. Korpus i pokrywa wykonane są z mosiądzu CW617N o powierzchni piaskowanej, natomiast element filtracyjny stanowi siatka ze stali nierdzewnej. Uszczelka pokrywy wykonana jest z fibry technicznej/PTFE. PHA-060-KK-1
Wersja o indeksie 03-060-0800-000 ma wielkość 3" i średnicę nominalną DN80. Przyłącza gwintowane wykonano jako G3 zgodnie z ISO 228. PHA-060-KK-1
Najważniejsze cechy
Filtr skośny siatkowy PHA-060
Rozmiar przyłącza: 3"
Średnica nominalna: DN80
Gwint wewnętrzny: G3
Korpus i pokrywa z mosiądzu CW617N
Siatka filtracyjna ze stali nierdzewnej
Uszczelka pokrywy z fibry technicznej/PTFE
Maksymalna temperatura: +150°C
Minimalna temperatura: -30°C
Maksymalne ciśnienie dla DN80: 2,0 MPa
Gwint zgodny z ISO 228
Przystosowany do pracy z wodą oraz 50% wodnym roztworem glikolu zgodnie z wykresem P-T
Parametry techniczne
Producent: PERFEXIM
Model: PHA-060
Indeks producenta: 03-060-0800-000
Typ: filtr skośny siatkowy
Wielkość: 3"
DN: 80
Rodzaj przyłącza: gwint wewnętrzny
Gwint: G3
Standard gwintu: ISO 228
Materiał korpusu: mosiądz CW617N
Materiał pokrywy: mosiądz CW617N
Wykończenie powierzchni: piaskowane
Materiał elementu filtracyjnego: stal nierdzewna
Materiał uszczelki pokrywy: fibra techniczna/PTFE
Temperatura minimalna: -30°C
Temperatura maksymalna: +150°C
Maksymalne ciśnienie pracy: 2,0 MPa
Długość L: 158 mm
Wymiar l: 26 mm
Wysokość H: 101 mm
Wymiar S: 95 mm
Średnica otworu wpisanego w oczko siatki K: 0,9 mm
Liczba otworów siatki J: 36 otworów/cm²
Karta producenta wskazuje dla DN65 i DN80 maksymalne ciśnienie 2,0 MPa oraz zakres temperatur od -30°C do +150°C. PHA-060-KK-1
Zastosowanie
Instalacje wodne
Instalacje hydrauliczne
Instalacje grzewcze z wodą jako medium
Instalacje z wodnym roztworem glikolu
Mechaniczna ochrona armatury przed zanieczyszczeniami
Filtracja wstępna przed urządzeniami instalacyjnymi wymagającymi ochrony przed cząstkami stałymi
Na wykresie P-T na stronie 1 producent uwzględnia pracę z wodą oraz 50% wodnym roztworem glikolu, przy czym dopuszczalne ciśnienie zależy od temperatury medium. PHA-060-KK-1
Kompatybilność
Instalacje DN80
Przyłącza gwintowane G3
Połączenia gwintowane zgodne z ISO 228
Instalacje z wodą jako medium
Instalacje z 50% wodnym roztworem glikolu w zakresie wynikającym z wykresu P-T
Informacje dla instalatora
Przed montażem należy zweryfikować średnicę nominalną instalacji, rodzaj przyłącza oraz parametry robocze medium. W tym modelu wymagane jest przyłącze gwintowane G3 i średnica DN80.
Konstrukcja skośna z odkręcaną pokrywą umożliwia dostęp do siatki filtracyjnej w celu okresowej kontroli i czyszczenia. Należy pozostawić odpowiednią ilość miejsca serwisowego wokół pokrywy filtra.
Dla DN80 producent podaje Pmax 2,0 MPa. Przy wysokiej temperaturze medium należy stosować wartości dopuszczalnego ciśnienia zgodnie z wykresem P-T z karty technicznej, a nie wyłącznie wartość maksymalną. PHA-060-KK-1
Najczęstsze błędy przy doborze
Pomylenie DN80 z mniejszą wersją DN65 – model DN80 ma przyłącze G3.
Dobór wyłącznie na podstawie średnicy rury bez sprawdzenia rodzaju gwintu.
Przyjęcie stałego dopuszczalnego ciśnienia dla całego zakresu temperatur – wykres P-T pokazuje jego zmianę przy wyższych temperaturach.
Brak miejsca umożliwiającego demontaż pokrywy i oczyszczenie siatki.
Dobór niewłaściwej dokładności filtracji – dla DN80 parametr K wynosi 0,9 mm.
Dlaczego warto wybrać ten model
Mosiężny korpus CW617N zapewnia solidną konstrukcję do zastosowań instalacyjnych.
Siatka ze stali nierdzewnej umożliwia mechaniczne zatrzymywanie zanieczyszczeń.
Rozmiar DN80 z gwintem G3 pozwala zastosować filtr w instalacjach o większych średnicach.
Odkręcana pokrywa umożliwia dostęp do elementu filtracyjnego podczas prac serwisowych.
Zakres temperatur od -30°C do +150°C zwiększa możliwości zastosowania filtra w różnych instalacjach. PHA-060-KK-1
FAQ
Jaki gwint ma filtr PERFEXIM PHA-060 DN80?
Model DN80 ma przyłącza z gwintem G3, czyli 3".
Jaki jest indeks producenta tej wersji?
Indeks dla wersji 3" DN80 to 03-060-0800-000. PHA-060-KK-1
Z czego wykonany jest filtr?
Korpus i pokrywa wykonane są z mosiądzu CW617N, element filtracyjny ze stali nierdzewnej, a uszczelka pokrywy z fibry technicznej/PTFE. PHA-060-KK-1
Jakie jest maksymalne ciśnienie pracy dla DN80?
Producent podaje dla DN65 i DN80 Pmax 2,0 MPa. Dopuszczalne parametry pracy należy dodatkowo odnosić do wykresu P-T. PHA-060-KK-1
Jaka jest dopuszczalna temperatura pracy?
Karta techniczna podaje zakres od -30°C do +150°C. PHA-060-KK-1
Czy filtr może pracować z glikolem?
Tak. W karcie producenta uwzględniono 50% wodny roztwór glikolu, z parametrami pracy zależnymi od temperatury zgodnie z wykresem P-T. PHA-060-KK-1
Jakie oczko siatki zastosowano w DN80?
Dla DN80 parametr K wynosi 0,9 mm. Parametr K oznacza średnicę otworu wpisanego w oczko siatki, natomiast parametr J dla tej wersji wynosi 36 otworów/cm². PHA-060-KK-1
