Opis produktu

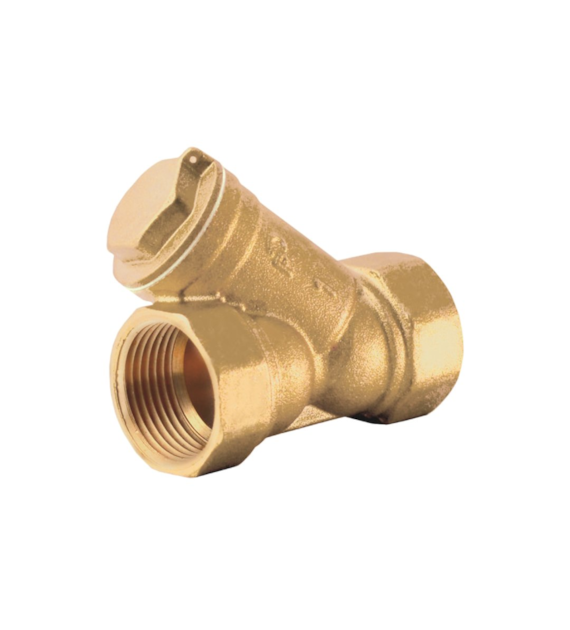

PERFEXIM PHA-060 DN65 to skośny filtr siatkowy przeznaczony do mechanicznego zatrzymywania zanieczyszczeń znajdujących się w medium instalacyjnym. Korpus i pokrywa filtra wykonane są z mosiądzu CW617N o powierzchni piaskowanej, natomiast element filtracyjny wykonano ze stali nierdzewnej. Uszczelnienie pokrywy stanowi fibra techniczna/PTFE. PHA-060-KK-1
Model DN65 posiada przyłącza z gwintem wewnętrznym G2 1/2" wykonanym zgodnie z ISO 228. Konstrukcja skośna umożliwia dostęp do elementu filtracyjnego w celu jego okresowego oczyszczenia.
Najważniejsze cechy
Filtr skośny siatkowy PHA-060
Rozmiar przyłącza: 2 1/2"
Średnica nominalna: DN65
Gwint wewnętrzny: G2 1/2"
Korpus i pokrywa z mosiądzu CW617N
Siatka filtracyjna ze stali nierdzewnej
Uszczelka pokrywy z fibry technicznej/PTFE
Maksymalna temperatura pracy: +150°C
Minimalna temperatura pracy: -30°C
Maksymalne ciśnienie dla DN65: 2,0 MPa
Gwint zgodny z ISO 228
Możliwość pracy z wodą oraz 50% wodnym roztworem glikolu w zakresie określonym wykresem P-T
Parametry techniczne
Producent: PERFEXIM
Model: PHA-060
Kod produktu: 10-260-0150-000
Typ: filtr skośny siatkowy
Rozmiar: 2 1/2"
DN: 65
Rodzaj przyłącza: gwint wewnętrzny
Gwint: G2 1/2"
Standard gwintu: ISO 228
Materiał korpusu: mosiądz CW617N
Materiał pokrywy: mosiądz CW617N
Wykończenie powierzchni: piaskowane
Materiał elementu filtracyjnego: stal nierdzewna
Materiał uszczelki pokrywy: fibra techniczna/PTFE
Temperatura minimalna: -30°C
Temperatura maksymalna: +150°C
Maksymalne ciśnienie pracy: 2,0 MPa
Długość L: 144 mm
Wymiar l: 24 mm
Wysokość H: 84,5 mm
Wymiar S: 82 mm
Średnica otworu wpisanego w oczko siatki K: 0,9 mm
Liczba otworów siatki J: 36 otworów/cm²
Dane dotyczące zakresu temperatur, ciśnienia i gwintu dla DN65 podano w karcie producenta PHA-060. PHA-060-KK-1 PHA-060-KK-1
Zastosowanie
Instalacje wodne
Instalacje hydrauliczne
Instalacje grzewcze z wodą jako medium
Instalacje pracujące z wodnym roztworem glikolu
Ochrona armatury i elementów instalacji przed zanieczyszczeniami mechanicznymi
Wstępna filtracja medium instalacyjnego przed urządzeniami wymagającymi ochrony przed zanieczyszczeniami
Karta techniczna przewiduje pracę filtra z wodą oraz 50% wodnym roztworem glikolu zgodnie z wykresem zależności ciśnienia od temperatury. PHA-060-KK-1
Kompatybilność
Przyłącza gwintowane G2 1/2"
Instalacje o średnicy nominalnej DN65
Połączenia gwintowane zgodne z ISO 228
Instalacje z wodą jako medium
Instalacje z 50% wodnym roztworem glikolu w dopuszczalnym zakresie parametrów P-T
Informacje dla instalatora
Przed montażem należy sprawdzić zgodność średnicy instalacji z przyłączem G2 1/2" i DN65 oraz parametry ciśnienia i temperatury medium. Filtr powinien być zamontowany w sposób umożliwiający dostęp do skośnej części z pokrywą, ponieważ znajdujący się wewnątrz wkład siatkowy wymaga okresowej kontroli i czyszczenia.
Dla wersji DN65 producent określa maksymalne ciśnienie na poziomie 2,0 MPa. Przy wyższych temperaturach należy dodatkowo uwzględnić zależność dopuszczalnego ciśnienia od temperatury przedstawioną na wykresie P-T w karcie produktu. PHA-060-KK-1
Najczęstsze błędy przy doborze
Pomylenie DN65 z innym rozmiarem przyłącza – dla tego modelu właściwe przyłącze to G2 1/2".
Dobór filtra wyłącznie na podstawie średnicy rury – należy również zweryfikować rodzaj i standard gwintu.
Przekroczenie dopuszczalnego ciśnienia – dla DN65 maksymalna wartość wynosi 2,0 MPa.
Nieuwzględnienie temperatury medium – dopuszczalne ciśnienie zależy również od temperatury zgodnie z wykresem P-T.
Brak miejsca serwisowego – przy montażu warto pozostawić dostęp umożliwiający odkręcenie pokrywy i oczyszczenie siatki.
Dlaczego warto wybrać ten model
Mosiężny korpus wykonany z CW617N zapewnia solidną konstrukcję armatury instalacyjnej.
Siatka ze stali nierdzewnej umożliwia mechaniczne zatrzymywanie zanieczyszczeń w medium.
Duży rozmiar DN65 pozwala zastosować filtr w instalacjach z przyłączem G2 1/2".
Konstrukcja z odkręcaną pokrywą umożliwia dostęp do elementu filtracyjnego podczas obsługi instalacji.
Zakres temperatur od -30°C do +150°C pozwala stosować filtr w instalacjach pracujących w zróżnicowanych warunkach. PHA-060-KK-1
FAQ
Jaki gwint ma filtr PERFEXIM PHA-060 DN65?
Model DN65 posiada gwinty G2 1/2" zgodne z ISO 228.
Z jakiego materiału wykonany jest filtr?
Korpus i pokrywa wykonane są z mosiądzu CW617N, a element filtracyjny z siatki ze stali nierdzewnej. PHA-060-KK-1
Jakie jest maksymalne ciśnienie pracy dla wersji DN65?
Dla średnic DN65 i DN80 producent podaje maksymalne ciśnienie 2,0 MPa, z uwzględnieniem zależności ciśnienia od temperatury przedstawionej na wykresie P-T. PHA-060-KK-1
Jaka jest maksymalna temperatura pracy filtra?
Maksymalna temperatura podana przez producenta wynosi +150°C, a minimalna -30°C. PHA-060-KK-1
Czy filtr może pracować z glikolem?
Tak. W karcie technicznej uwzględniono pracę z 50% wodnym roztworem glikolu w zakresie wynikającym z wykresu P-T. PHA-060-KK-1
Jaką dokładność ma siatka w wersji DN65?
Dla DN65 parametr K, czyli średnica otworu wpisanego w oczko siatki, wynosi 0,9 mm, a parametr J wynosi 36 otworów/cm². Definicje parametrów K i J podaje karta techniczna producenta. PHA-060-KK-1
