Opis produktu

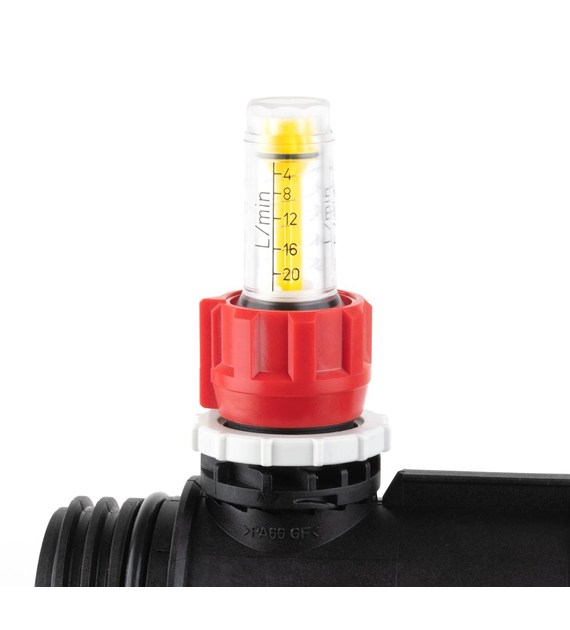

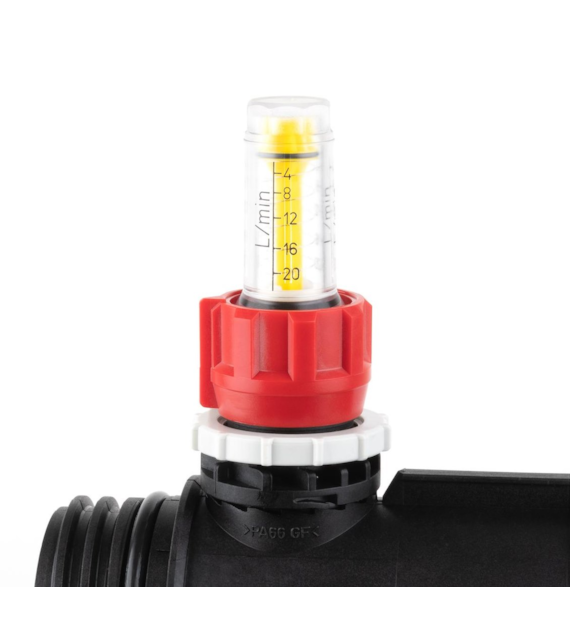

Dwa obiegi rozdzielacza ProCalida IN 1 1/2" AFRISO 81842 to element przeznaczony do rozbudowy modułu podstawowego lub standardowego rozdzielacza ProCalida IN 1 1/2". Produkt umożliwia podłączenie dwóch pętli instalacji oraz regulację przepływu medium w każdej z nich.
Obiegi wykonane są z poliamidu PA66 i przeznaczone do pracy w dużych instalacjach grzewczych, chłodzących oraz instalacjach dolnego źródła ciepła lub chłodu. Belka zasilająca została wyposażona w rotametry o zakresie regulacji 4÷20 l/min, a belka powrotna w nakrętki zaworów umożliwiające ręczne odcinanie przepływu w danej pętli.
Najważniejsze cechy
Dwa obiegi do rozdzielacza ProCalida IN 1 1/2"
Do podłączenia dwóch pętli instalacji
Rozstaw przyłączy 100 mm
Przyłącza pętli grzewczych G1"
Rotametry z zakresem regulacji przepływu 4÷20 l/min
Belka zasilająca wyposażona w rotametry
Belka powrotna z nakrętkami zaworów do ręcznego odcinania przepływu
Wykonanie z poliamidu PA66
Do dużych instalacji grzewczych i chłodzących
Do instalacji dolnego źródła ciepła i chłodu
Możliwość pracy z wodą, glikolem oraz mieszaniną wody i bioetanolu
Kompatybilność z siłownikami termoelektrycznymi M30x1,5
Parametry techniczne
Producent: AFRISO
Model: ProCalida IN
Numer artykułu: 81842
Rodzaj produktu: 2 obiegi ProCalida IN
Typ produktu: 2 pętle rozdzielacza dolnego źródła
Liczba obiegów: 2
Rozstaw przyłączy: 100 mm
Materiał: poliamid PA66
Przyłącza pętli grzewczych: G1"
Przyłącza siłowników termoelektrycznych: M30x1,5
Zakres regulacji przepływu medium: 4÷20 l/min
Ciśnienie medium: maks. 6 bar
Temperatura medium: maks. 90°C przy 3 bar, maks. 60°C przy 6 bar
Medium: woda, mieszaniny wody i glikolu o stężeniu maksymalnym 50%, mieszaniny wody i bioetanolu o stężeniu maksymalnym 40%
Montaż: bezpośrednio do modułu podstawowego lub standardowego rozdzielacza ProCalida IN 1 1/2"
Belka zasilająca: rotametry 4÷20 l/min
Belka powrotna: nakrętki zaworów do ręcznego odcinania przepływu
Zastosowanie
Duże instalacje grzewcze
Duże instalacje chłodzące
Instalacje dolnego źródła ciepła
Instalacje dolnego źródła chłodu
Układy pomp ciepła
Rozbudowa rozdzielacza ProCalida IN 1 1/2"
Podłączenie dwóch pętli instalacji
Regulacja przepływu medium w pętlach
Instalacje z wodą
Instalacje z mieszaniną wody i glikolu
Instalacje z mieszaniną wody i bioetanolu
Kompatybilność
Moduł podstawowy rozdzielacza ProCalida IN 1 1/2"
Moduł standardowy rozdzielacza ProCalida IN 1 1/2"
Rozdzielacze ProCalida IN 1 1/2"
Pętle instalacji z przyłączem G1"
Siłowniki termoelektryczne z gwintem M30x1,5
Instalacje wodne
Instalacje z mieszaniną wody i glikolu do 50%
Instalacje z mieszaniną wody i bioetanolu do 40%
Informacje dla instalatora
Obiegi AFRISO ProCalida IN 81842 montuje się bezpośrednio do modułu podstawowego lub standardowego rozdzielacza ProCalida IN 1 1/2". Element pozwala rozbudować rozdzielacz o dwie pętle instalacji z przyłączami G1" i rozstawem 100 mm.
Podczas montażu należy zwrócić uwagę na prawidłowe połączenie belki zasilającej i powrotnej oraz zachowanie kierunku przepływu medium. Rotametry na belce zasilającej umożliwiają nastawę przepływu w zakresie 4÷20 l/min, co pozwala dopasować pracę poszczególnych pętli do projektu instalacji. Nakrętki zaworów na belce powrotnej służą do ręcznego odcięcia przepływu w wybranej pętli.
Przed doborem należy sprawdzić ciśnienie robocze instalacji, temperaturę medium oraz rodzaj zastosowanej mieszaniny. Stężenie glikolu nie powinno przekraczać 50%, a stężenie bioetanolu 40%.
Najczęstsze błędy przy doborze
Dobór obiegów bez sprawdzenia zgodności z rozdzielaczem ProCalida IN 1 1/2"
Pominięcie liczby wymaganych pętli instalacji
Niezgodność przyłącza pętli z gwintem G1"
Nieuwzględnienie rozstawu przyłączy 100 mm
Przekroczenie dopuszczalnego ciśnienia medium 6 bar
Praca z temperaturą medium niezgodną z dopuszczalnym zakresem dla danego ciśnienia
Użycie mieszaniny glikolu o stężeniu powyżej 50%
Użycie mieszaniny wody i bioetanolu o stężeniu powyżej 40%
Brak regulacji przepływu zgodnie z założeniami projektu instalacji
Mylenie funkcji rotametru z zaworem odcinającym na belce powrotnej
Dlaczego warto wybrać ten model
Obiegi ProCalida IN AFRISO 81842 umożliwiają prostą rozbudowę rozdzielacza o dwie dodatkowe pętle instalacji. To praktyczne rozwiązanie do dużych układów grzewczych, chłodzących oraz dolnych źródeł pomp ciepła.
Rotametry 4÷20 l/min pozwalają na precyzyjną regulację przepływu medium w poszczególnych pętlach, co ułatwia równoważenie hydrauliczne instalacji.
Belka powrotna z nakrętkami zaworów umożliwia ręczne odcinanie wybranych pętli podczas obsługi, uruchomienia lub prac serwisowych.
Wykonanie z poliamidu PA66 oraz dopuszczenie pracy z wodą, glikolem i mieszaniną wody z bioetanolem zwiększają zakres zastosowania produktu w instalacjach technicznych.
FAQ
Czy obiegi AFRISO 81842 pasują do rozdzielacza ProCalida IN 1 1/2"?
Tak, są przeznaczone do montażu bezpośrednio do modułu podstawowego lub standardowego rozdzielacza ProCalida IN 1 1/2".
Ile pętli instalacji można podłączyć do tego elementu?
Produkt umożliwia podłączenie dwóch pętli instalacji.
Jaki jest zakres regulacji rotametrów?
Rotametry umożliwiają regulację przepływu medium w zakresie 4÷20 l/min.
Jakie są przyłącza pętli grzewczych?
Przyłącza pętli grzewczych mają gwint G1".
Czy produkt nadaje się do instalacji z glikolem?
Tak, może pracować z mieszaniną wody i glikolu o stężeniu maksymalnym 50%.
Czy produkt może pracować z bioetanolem?
Tak, dopuszczone medium obejmuje mieszaninę wody i bioetanolu o stężeniu maksymalnym 40%.
Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie medium wynosi 6 bar.
Czy można zastosować siłowniki termoelektryczne?
Tak, przyłącza siłowników termoelektrycznych mają gwint M30x1,5.
